Test Research Inc.
8 TR7700 User Guide--Hardware
圖
13
：其他設定
–
板寬設定
–
自動板寬調整畫面
圖
14
：其他設定
–
板寬設定
–
自動板寬設定規則畫面
注意事項
所有的定設值有防呆功能，防止輸入負數。
圖
13 中右上角的指示燈為機械原點的感測器，當按[加寬]調整至該燈亮時，即
無法再加寬；[加寬]的下方[-******]為目前板寬的位置(單位：0.008mm/pps)；
[進板寬度]及[夾板寬度]的右方[-******]為設定板寬的位置(單位：
0.008mm/pps)。
如果使用兩段式自動板寬，PLC 與 AOI 主程式版本需搭配，且 AOI 主電腦必須
要將登錄檔中的[AutoConveyerWidth]設定為 2。
• AutoConveyerWidth=0 不支援自動板寬存取。
• AutoConveyerWidth=1 支援一段式自動板寬存取。
• AutoConveyerWidth=2 支援兩段式自動板寬存取。
執行板寬復歸時，若感測器 1, 2, 3, 4 上有待測板時，會發出警報並顯示
圖
15
的畫面，請將待測板取出再復歸。
若板寬動作的時間過久而未到定位時，會警報並顯示
圖
16 的畫面，請檢查板
寬的相關零件是否安裝確實或故障。
若未安裝自動板寬裝置時誤設，造成 PLC 錯誤時會無法復歸，且 PLC 上的錯
誤指示燈會亮紅燈，此時需重新啓動電源開關，然後再將 PLC 上的選擇開開撥
到[RUN]再撥回[PROG]，然後再將關閉自動板寬設定，改由手動板寬設定。
Test Research Inc.
TR7700 SII User Guide--Hardware 9

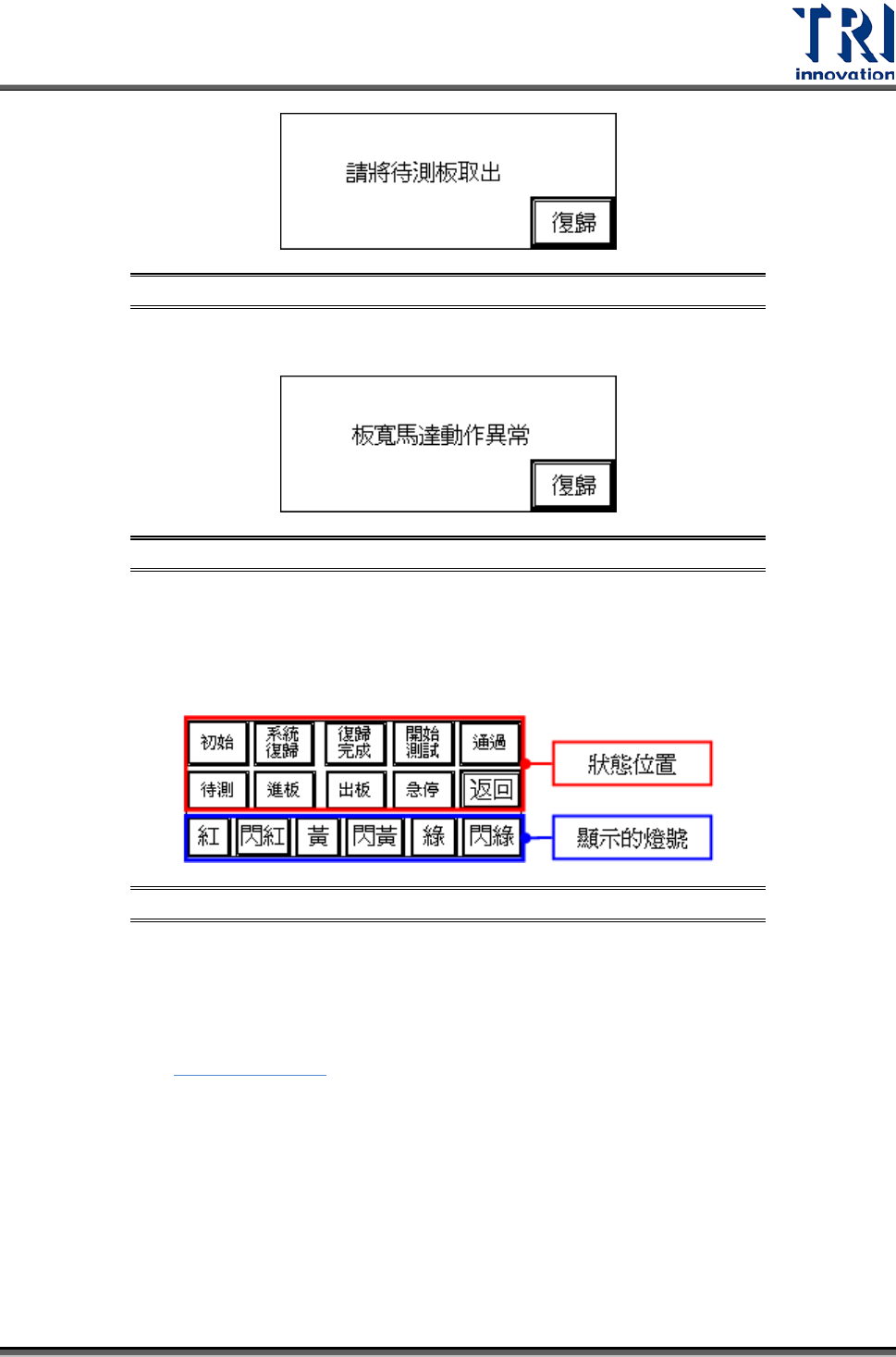

圖
15
：其他設定
–
板寬設定
–
請將待測板取出畫面
圖
16
：其他設定
–
板寬設定
–
板寬馬達動作異常畫面
燈號：三色燈燈號的顯示設定。先按下要設定的狀態位置，使其反黑，再按下該步
驟所要顯示的燈號。若不設定將顯示出廠的預設值。
圖
17
：其他設定
–
燈號畫面
延伸 SMEMA：套用延伸的 SMEMA(Surface Mount Equipment Manufacturers
Association)規範標準進行設定。
測試次數：設定測試模式之測試次數，若設定為 0，即為無限次。按下[返回]畫面會
跳回起始頁(
圖
3
：起始畫面
)。
Test Research Inc.
10 TR7700 User Guide--Hardware
圖
18
：其他設定
–
測試次數畫面
下頁：進入到如下圖的介面。可選擇 [到第二段] 、[氣動支撐銷 1]、[氣動支撐銷
2]、、[同進同出]、[上頁] 、[下頁]、[通過] 、 [蜂鳴器]及[返回]九種選項。
圖
19
：其他設定
–
設定
-
第二頁畫面
到第二段：
氣動支撐銷 1, 2：開啟氣動支撐銷的功能。
同進同出：按下後會出現如下圖的介面。選擇[是]時(待測板長度必需小於
200mm，否則可能會有疊板的問題)，在出板的同時可進板；若選擇否時，需等
出板完成才可進板。
圖
20
：其他設定
–
設定
-
第二頁
–
同進同出畫面
下頁：點選後會到如下圖的介面。可選擇[高速設定]、[通過速度]、[低速設定]、
[語言]及[返回]五種選項。
