Test Research Inc. 10 TR 7700 User Guide -- Ha rdw are 圖 18 ：其他設定 – 測試次數 畫面 下頁：進入到如下圖的介面。可選擇 [ 到第二段 ] 、 [ 氣動支撐銷 1] 、 [ 氣動支撐銷 2] 、、 [ 同進同出 ] 、 [ 上頁 ] 、 [ 下頁 ] 、 [ 通過 ] 、 [ 蜂鳴器 ] 及 [ 返回 ] 九種選項。 圖 19 ：其他設定 – 設定 - 第二頁 畫面 …
Test Research Inc.
TR7700 SII User Guide--Hardware 9
圖
15
：其他設定
–
板寬設定
–
請將待測板取出畫面
圖
16
：其他設定
–
板寬設定
–
板寬馬達動作異常畫面
燈號：三色燈燈號的顯示設定。先按下要設定的狀態位置，使其反黑，再按下該步
驟所要顯示的燈號。若不設定將顯示出廠的預設值。
圖
17
：其他設定
–
燈號畫面
延伸 SMEMA：套用延伸的 SMEMA(Surface Mount Equipment Manufacturers
Association)規範標準進行設定。
測試次數：設定測試模式之測試次數，若設定為 0，即為無限次。按下[返回]畫面會
跳回起始頁(
圖
3
：起始畫面
)。
Test Research Inc.
10 TR7700 User Guide--Hardware
圖
18
：其他設定
–
測試次數畫面
下頁：進入到如下圖的介面。可選擇 [到第二段] 、[氣動支撐銷 1]、[氣動支撐銷
2]、、[同進同出]、[上頁] 、[下頁]、[通過] 、 [蜂鳴器]及[返回]九種選項。
圖
19
：其他設定
–
設定
-
第二頁畫面
到第二段：
氣動支撐銷 1, 2：開啟氣動支撐銷的功能。
同進同出：按下後會出現如下圖的介面。選擇[是]時(待測板長度必需小於
200mm，否則可能會有疊板的問題)，在出板的同時可進板；若選擇否時，需等
出板完成才可進板。
圖
20
：其他設定
–
設定
-
第二頁
–
同進同出畫面
下頁：點選後會到如下圖的介面。可選擇[高速設定]、[通過速度]、[低速設定]、
[語言]及[返回]五種選項。
Test Research Inc.
TR7700 SII User Guide--Hardware 11
圖
21
：其他設定
–
設定
-
第三頁畫面

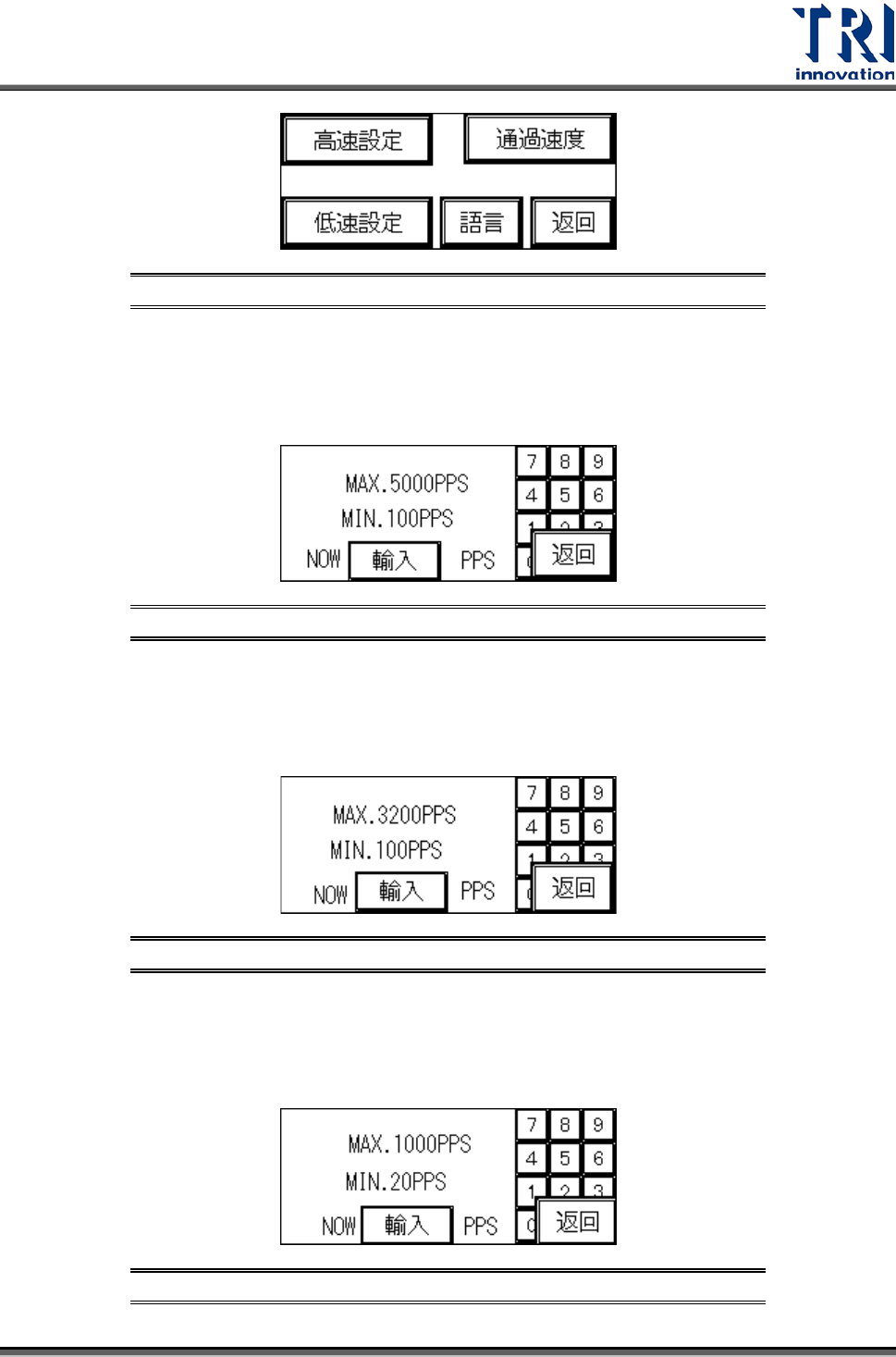

高速設定：即板子通過進出板感應器後的運作速度。在下圖按[輸入]便可設定
此段的速度，建議值為 2000PPS。
圖
22
：其他設定
–
設定
-
第三頁
–
高速設定畫面
通過速度：即板子不經過檢測(如[By Pass])的運作速度。在下圖按[輸入]便可
設定此段的速度，建議值為 2500PPS。
圖
23
：其他設定
–
設定
-
第三頁
–
通過速度畫面
低速設定：即板子通過減速感應器後的運作速度。在下圖按[輸入]便可設定此
段的速度，建議值為 200PPS。
圖
24
：其他設定
–
設定
-
第三頁
–
低速設定畫面
