Test Research Inc. TR 7700 SII User Guide -- Hardware 13 圖 28 ：設定機型 畫面 圖 29 ：開始測試 畫面 設定機台畫面選項說明： • 機型選擇：除了畫面上所顯示的 7100 、 7100 - 2 以及 710 0EP 外，其餘的機 型皆選擇 AOI 或 SPI 即可。 • ID ：可進行密碼設定， 請參閱章節 3.1.4 。 • 條碼檢測設定：此功能為條碼讀取失敗時不進板，…
Test Research Inc.
12 TR7700 User Guide--Hardware

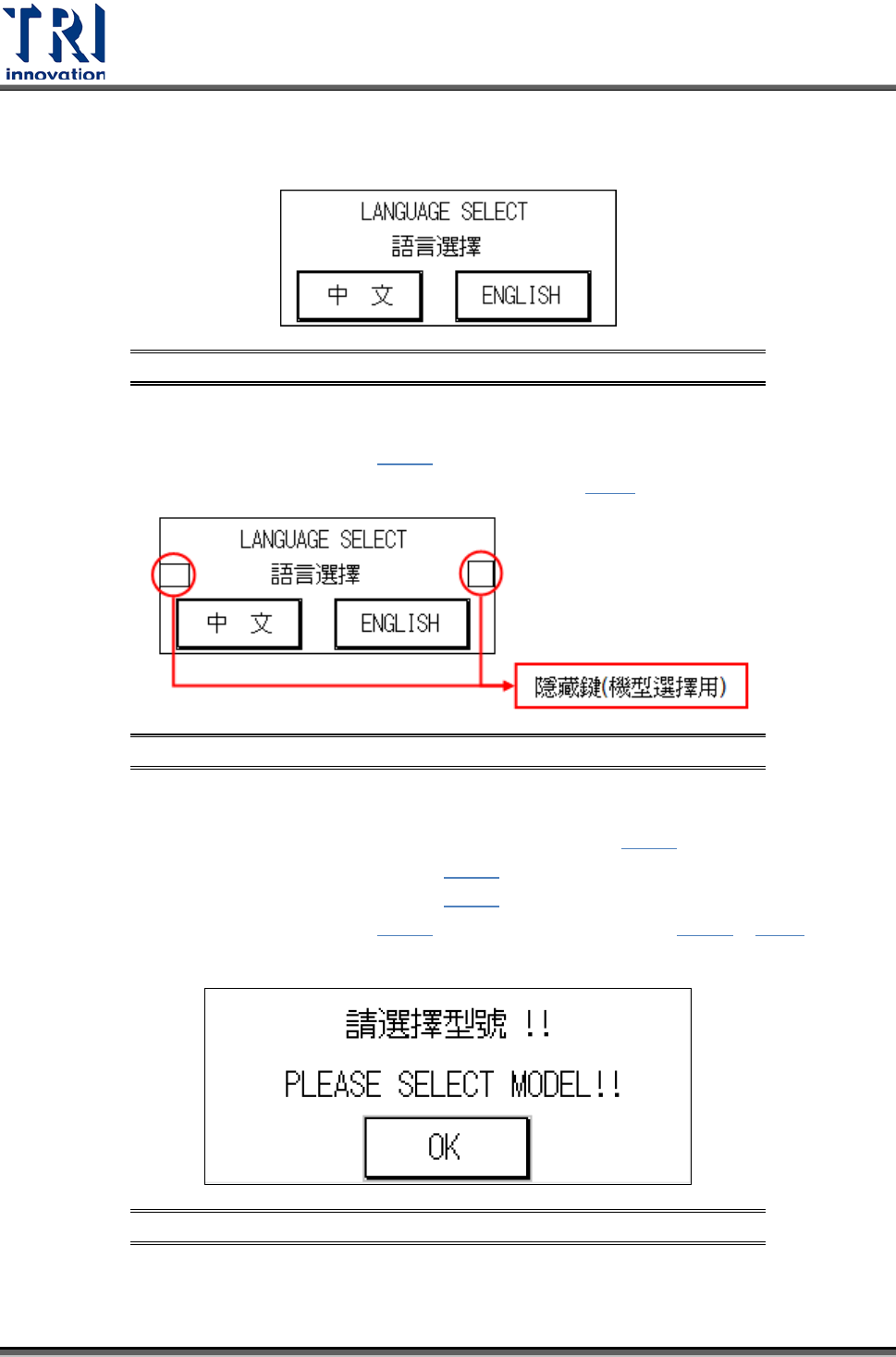

語言：可由下圖選擇中文或英文操作介面，設定完成後會自動記憶儲存，下次
開機不需再重新設定。
圖
25
：其他設定
–
設定
-
第三頁
–
語言選擇畫面
• 機型及條碼檢測設定：在
圖
25 中分別按下位於畫面中央兩側之隱藏鍵(需間
隔兩秒內)，則可顯示出機型及條碼設定畫面如
圖
28。
圖
26
：其他設定
–
設定第三頁
–
語言
–
選擇機型隱藏鍵
• 機型設定：若新機第一次安裝，一開機後會顯示如
圖
27 的介面，要求使用
者先設定機型。按下[OK]後，由
圖
28 介面去選擇使用機台的機型。若設定
完成之後，要再重新設定，可由
圖
25 語言選擇畫面中間的兩側各有一個隱
藏鍵同時按下，即可跳至
圖
28 做選擇，設定完成後會在
圖
28 及
圖
29 [TR-
****] 處顯示設定機型。
圖
27
：第一次開機畫面
Test Research Inc.
TR7700 SII User Guide--Hardware 13

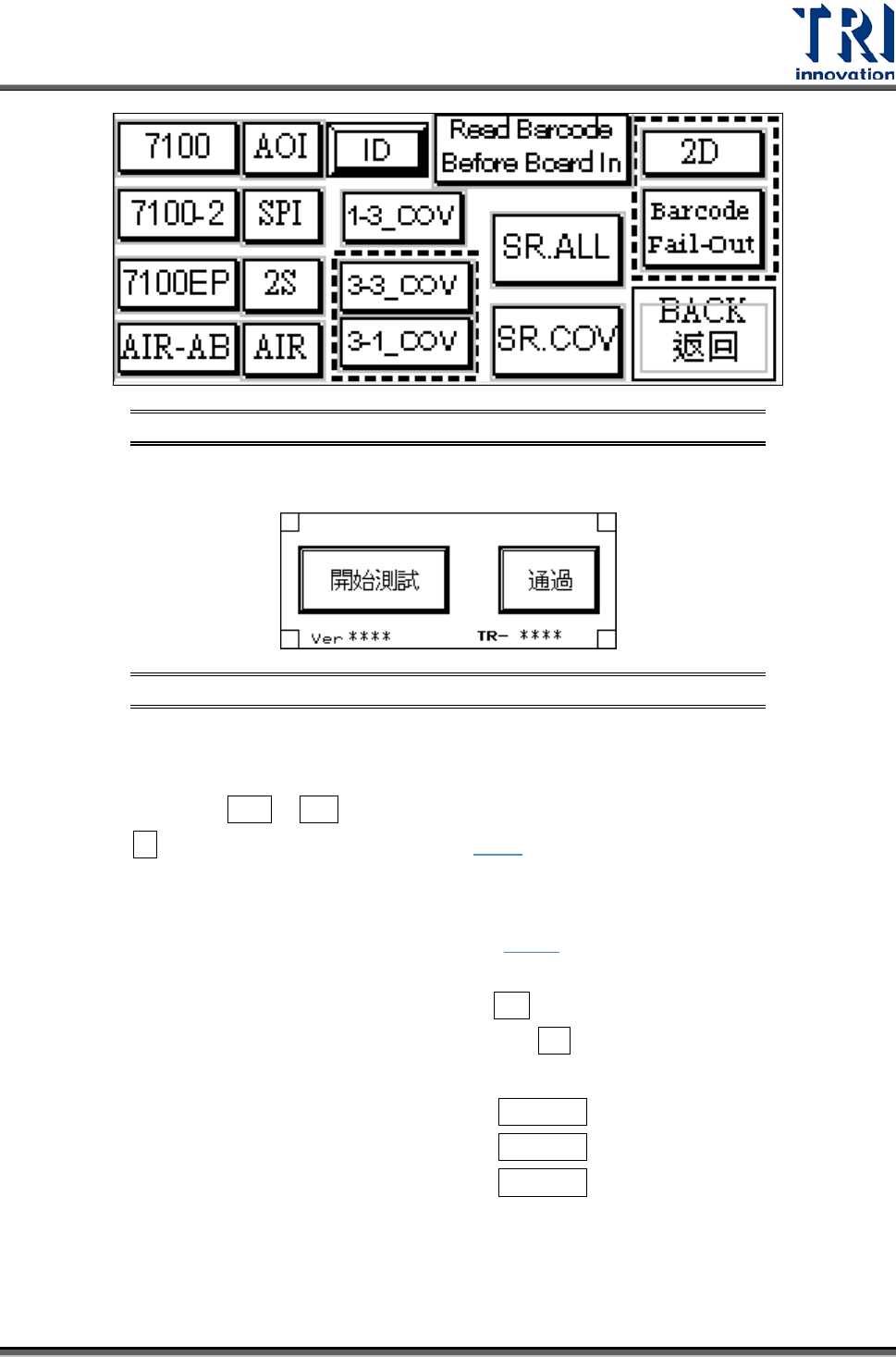

圖
28
：設定機型畫面
圖
29
：開始測試畫面
設定機台畫面選項說明：
• 機型選擇：除了畫面上所顯示的 7100、7100-2 以及 7100EP 外，其餘的機
型皆選擇 AOI 或 SPI 即可。
• ID：可進行密碼設定，請參閱章節 3.1.4。
• 條碼檢測設定：此功能為條碼讀取失敗時不進板，若不使用此功能時請務必
將 PC 的軟體設定為條碼不檢測，或按
圖
28 中[Barcode fail-out] 使其反黑，
否則不會進板。
• 二維條碼：若有裝設二維條碼，按下 2D 使其反黑。
• 雙螺桿輸送帶：若輸送帶為雙螺桿，按下 2S 使其反黑。
• 輸送帶設定：
1. 一段式輸送帶,跑三段式，按下 1-3_COV 使其反黑。
2. 三段式輸送帶,跑三段式，按下 3-3_COV 使其反黑。
3. 三段式輸送帶,跑一段式，按下 3-1_COV 使其反黑。
注意：若是三個馬達的輸送帶，一定要選擇 2 或 3 的設定方式，否則預設
為一般的輸送帶 PLC 會有問題。
Test Research Inc.
14 TR7700 User Guide--Hardware
備註：上列三項只能三選一，若都不選，則預設為一般的輸送帶 (可選擇要
不要使用同進同出功能)，但三個馬達的輸送帶，3-3_COV 與 3-
1_COV 一定要二選一，否則預設為一般的輸送帶 PLC 會有問題。
若為單段式輸送帶，不可設定此選擇，則否
PLC
可能會當機，若當機請
將總電開關重新開機，再設回反白
• [Speed Reducer] ：輸送帶減速機設定(可選擇 SR.All 或者 SR.COV) 。
• [Read Barcode Before Board In]：Barcode 預讀設定。將 Port 1 紅藍接頭接
到前站的到站信號，並檢查到板時是否有信號。[Read Barcode Before
Board in]設為反白時，原 Barcode 按鈕改為選擇 Barcode fail 時，在機台外
面的感測器 1 處就停板，或在機台內部的感測器 4 處就停板，至於要不要
停板報警由 PC(主程式)決定。且 Barcode Trigger 改到檢測完成就亮，以防
止讀 Barcode 的時間太短。
圖
30
：
Barcode
預讀設定畫面
上頁：返回如
圖
7 的介面。
通過：選擇是否當 PC 尚未準備妥當時，PLC 會自動切換為通過模式，以免造成
前站塞板。
圖
31
：其他設定
–
設定
-
第二頁
–
通過設定畫面
