蜂鳴器：可設定當後站尚未準備好時，會發出警示聲提醒作業員，以避免造成前
站塞板的情況。
圖
32
：其他設定
–
設定
-
第二頁
–
蜂鳴器畫面
後站：選擇有無後站。在連線模式，測試完成且後站送出準備好的(Ready)訊號時就
會自動出板。若選擇無後站，在測試完成後板子會停在出口，等人工取出板時，才
進行下一板的測試。
圖
33
：其他設定
–
後站設定畫面
停板(Electronic Stop Pin, ESP) ：按下後會跳出以下畫面，可選擇是否開啟電動定位
銷。
圖
34
：啟動電動定位銷畫面
返回：返回
圖
3 起始畫面。
3.1.4
系統參數
可由
圖
35 及
圖
36 觀察目前所有的模式參數設定。
Test Research Inc.
16 TR7700 User Guide--Hardware
圖
35
：顯示模式參數設定
1
畫面
圖
36
：顯示模式參數設定
2
畫面
3.1.5
密碼設定

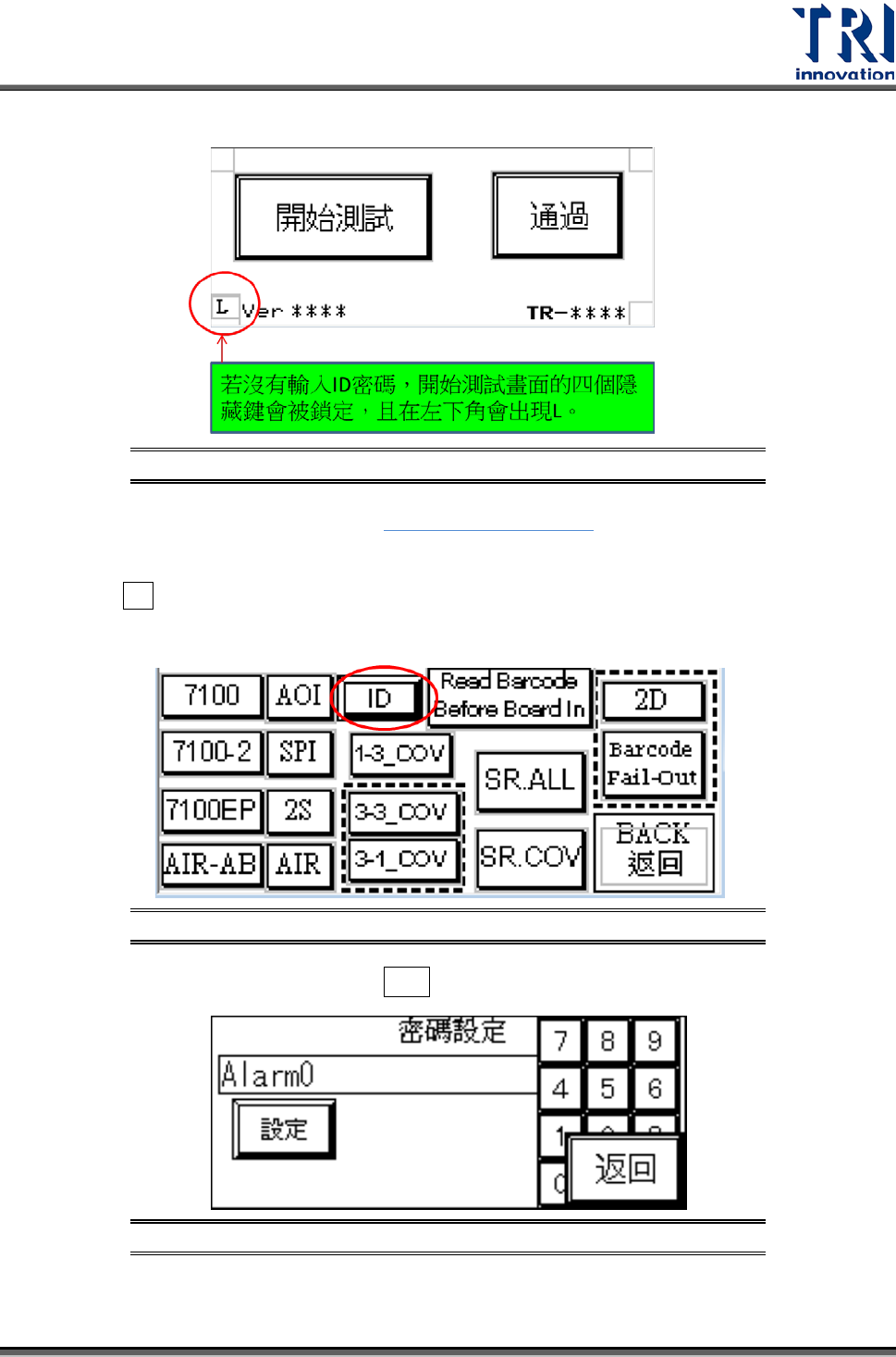

當機台有設定密碼時，畫面會顯示出[密碼設定]的選項；若無，則會顯示空白，如下圖
所示。
圖
37
：調試密碼畫面示意圖
