Test Research Inc.
TR7700 SII User Guide--Hardware 19
開始測試

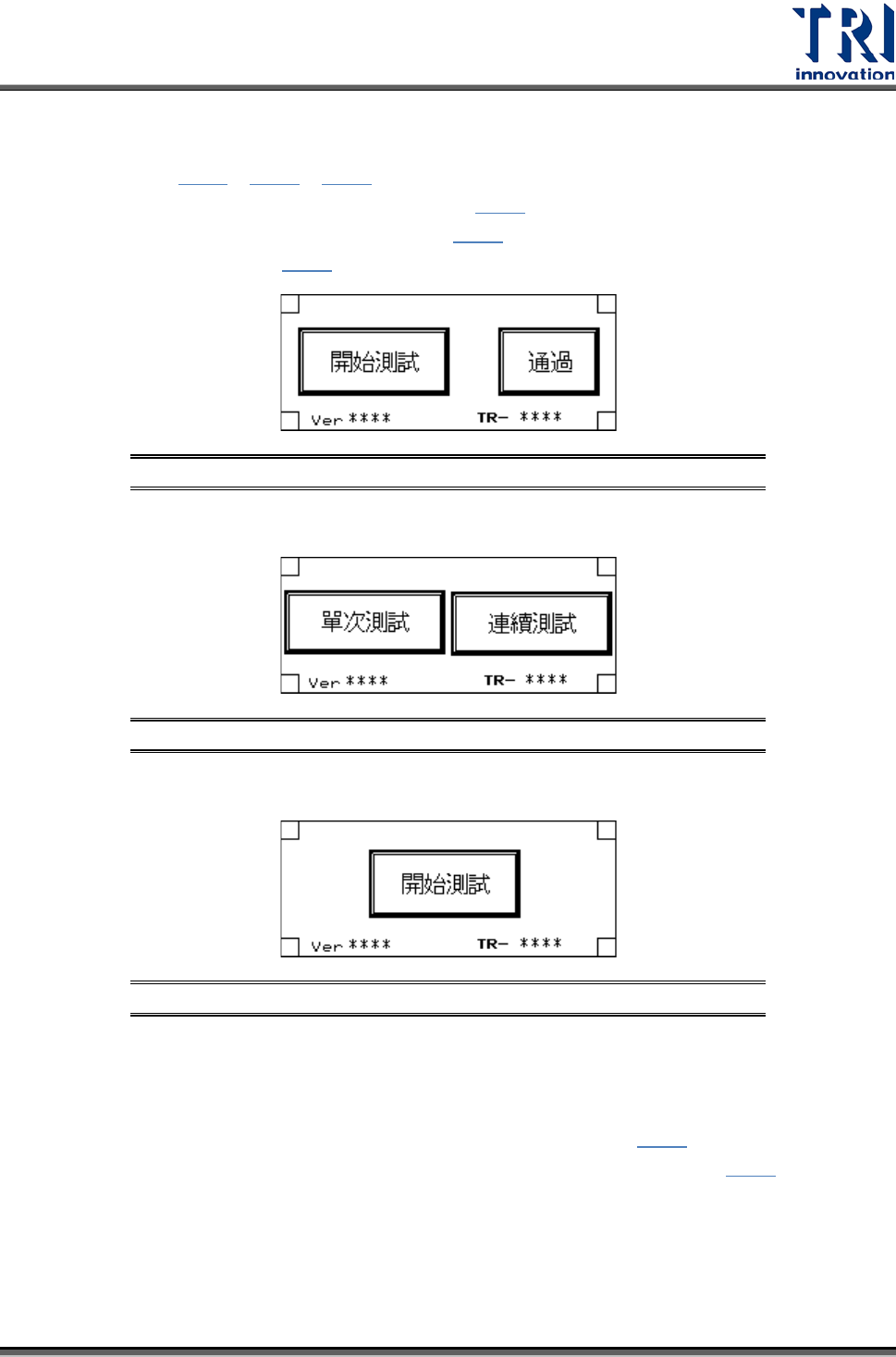

1) 待機畫面(
圖
43、
圖
44、
圖
45)：系統復歸完成後，若模式設定選擇連線模式，
則畫面會有[開始測試]與[通過]兩種選項(
圖
43)；若模式設定選擇單機模式則畫面
會有[單次測試]與[連續測試]兩種選項(
圖
44)；若模式設定選擇測試模式，則畫面
僅有[開始測試]選項(
圖
45)。
圖
43
：連線模式畫面
圖
44
：單機模式畫面
圖
45
：測試模式畫面

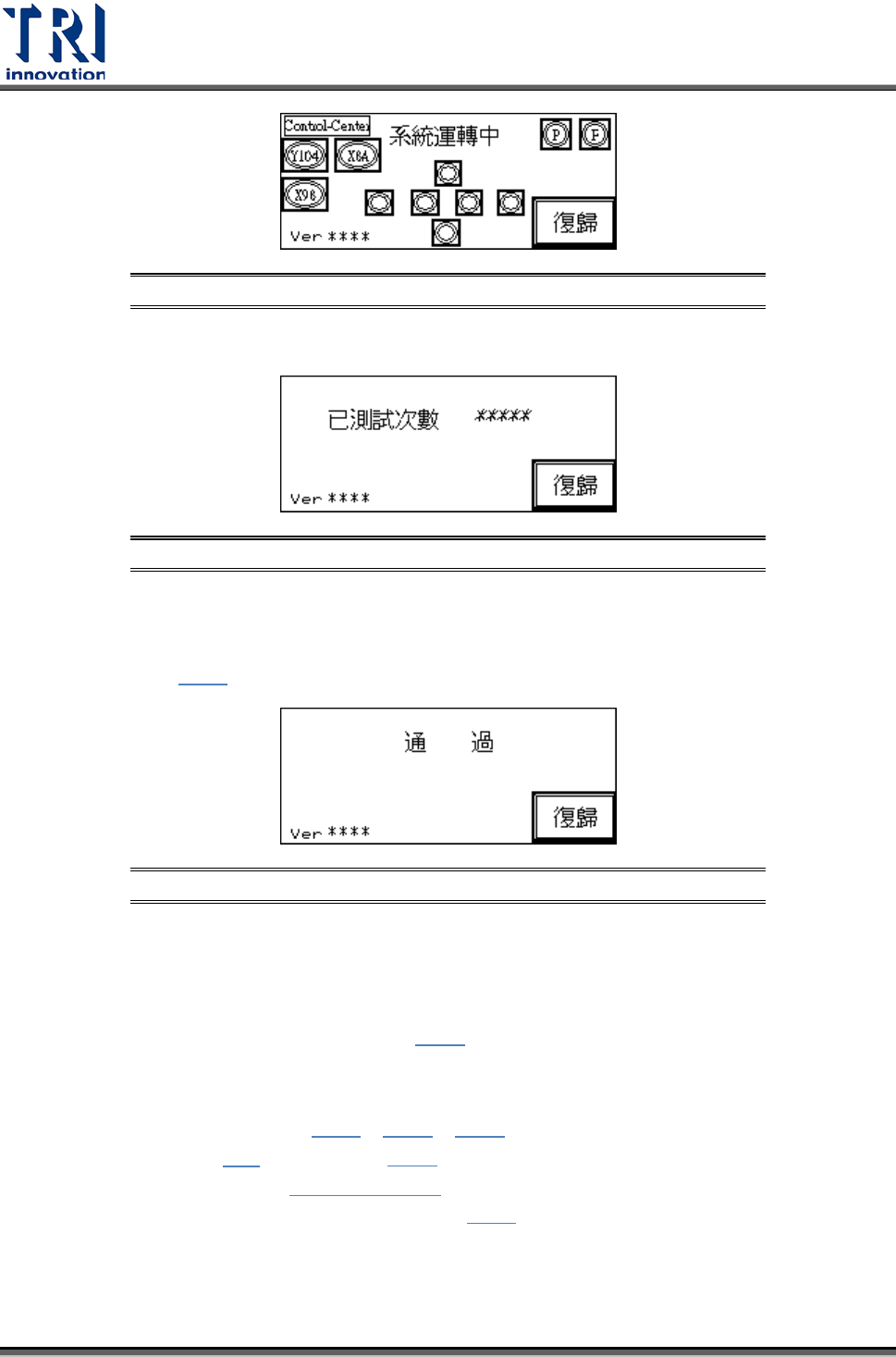

2) 運轉中畫面
開始測試：在連線模式及單機模式按下[開始測試]，畫面(
圖
46)會顯示系統運轉
中，然後系統會開始進行檢測；在測試模式按下[開始測試]，畫面(
圖
47)會顯示
已測試次數。
Test Research Inc.
20 TR7700 User Guide--Hardware
圖
46
：系統運轉中畫面
圖
47
：顯示已測試次數畫面
連線模式：在連線模式時，若系統故障或不想檢測，則需按下[通過]，畫面會顯
示通過如(
圖
48)，使 PCB 不經檢測，直接流向後站。
圖
48
：通過畫面
單機模式：在單機模式，可選擇[連續測試]，當測試完成後取出板子超過 0.5 秒
後，放入下一板，即自動進板測試；選擇[單次測試]時，當測完一板，下一板需
再按[單次測試]，才會再進板測試(
圖
44)。
3) 隱藏鍵設定：待機畫面(
圖
43、
圖
44、
圖
45)中的四個角落有四個隱藏鍵，可分
別跳至起始頁(
圖
3)及除錯畫面(
圖
49)。若在兩秒內連續按下左下角及右下角之
隱藏鍵，則可以跳至(
圖
3
：起始畫面
之起始頁面，若在兩秒內連續按下左上角及
右上角之隱藏鍵，則可以進入除錯畫面(
圖
49)。
