Test Research Inc. 30 TR 7700 User Guide -- Ha rdw are 3.3.4 夾板未到定位或支撐馬達異常，手動重新設定 可能造成原因如下： 1) 感測器 5 或 6 開關不正常，檢知高度調整不正確，或感測器 5 或 6 故障。 2) 馬達未動作，馬達或馬達驅動器故障。 圖 72 ：人機介面 – 夾板未到定位或 支撐馬達異 常，手動重 新設定 3.3.5 PC & PLC 連線中斷 待測…
Test Research Inc.
TR7700 SII User Guide--Hardware 29
1) 感測器常 ON
感測器調整感測距離太長。
待測板處於感測器上方逾時，可能塞板或輸送帶未動作。
2) 感測器常 OFF
感測器調整感測距離太短。
待測板未處於感測器上方，可能塞板或輸送帶未動作。
3) 輸送帶動作不正常：馬達或馬達驅動器故障或皮帶脫落。
圖
69
：人機介面
–
感測器
1
未檢知或輸送帶未動作
圖
70
：人機介面
–
感測器
2
或
3
未檢知或輸送帶未動作
圖
71
：人機介面
–
感測器
4
未檢知或輸送帶未動作
Test Research Inc.
30 TR7700 User Guide--Hardware
3.3.4
夾板未到定位或支撐馬達異常，手動重新設定
可能造成原因如下：
1) 感測器 5 或 6 開關不正常，檢知高度調整不正確，或感測器 5 或 6 故障。
2) 馬達未動作，馬達或馬達驅動器故障。
圖
72
：人機介面
–
夾板未到定位或支撐馬達異常，手動重新設定
3.3.5 PC & PLC
連線中斷
待測板夾起時即通知 PC 進行測試，通知後 10 秒內未動作會出現以下警示畫面，排除
可能原因後可按下[重試]按鈕重新進行測試；或按下[暫停]按鈕暫停警示音(但畫面仍停
留在警示畫面)，進行故障排除；也可按下[復歸]按鈕，回到開始測試畫面(
圖
43
、圖
44
或圖
45)進行故障排除。可能原因為：
1) PC & PLC 連接線路故障。
2) PC 程式未執行或故障。
圖
73
：人機介面
–PC & PLC
連線中斷
3.3.6
減速延遲時間設定太長或減速感測器不正常
當進板速度過快，或感測器 1 與感測器 2 位置相距太近時，導致二個感測器同時亮
起，可能會來不及減速，故作此保護以防止掉板情況發生。
Test Research Inc.
TR7700 SII User Guide--Hardware 31

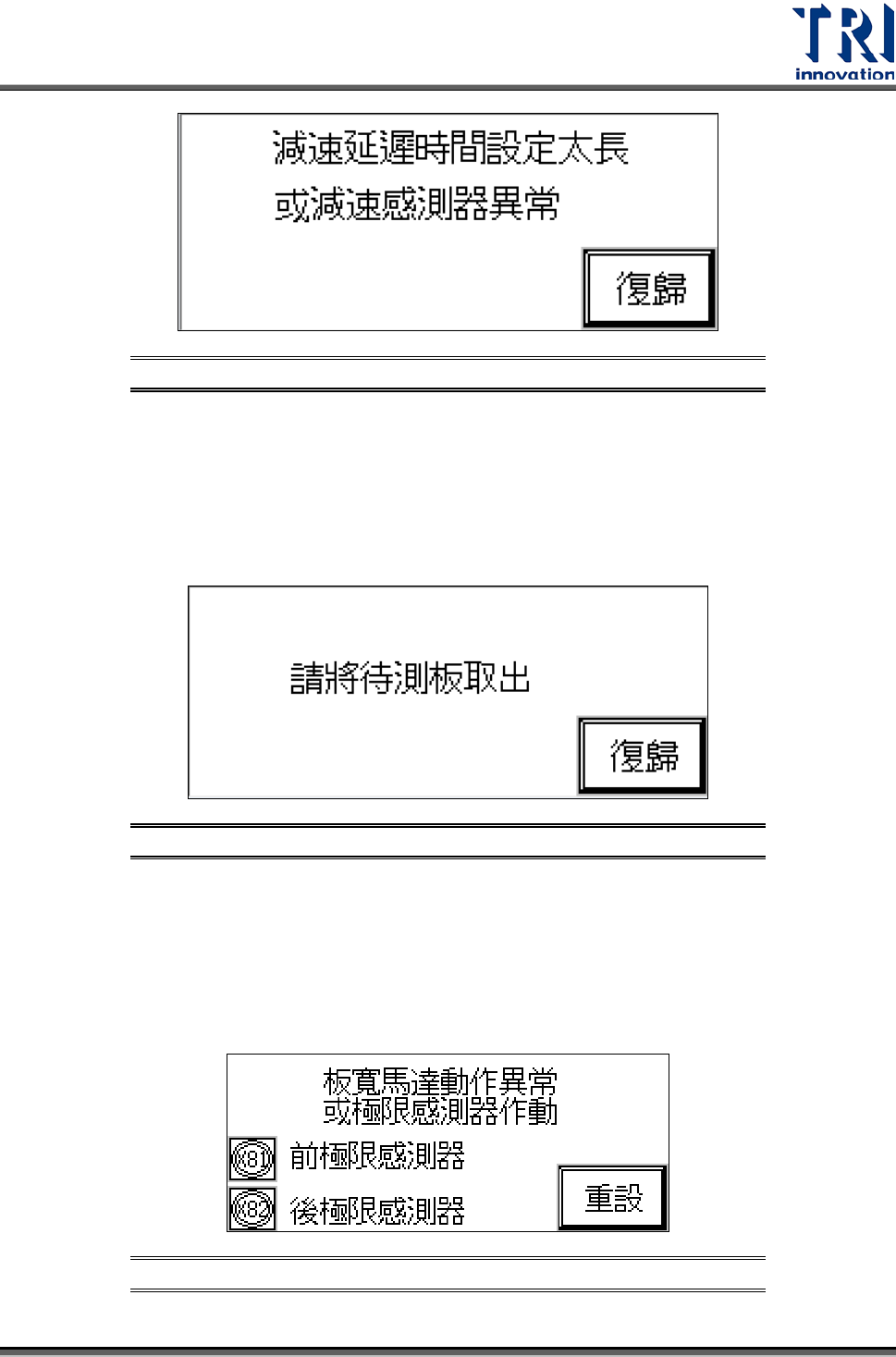

圖
74
：人機介面
–
減速延遲時間設定太長或減速感測器異常
3.3.7
請將待測板取出
當測試檢測不良時 PC 會送出錯誤信號，此時需等 PC 確認後才會回到系統運轉中的畫
面。因此，需先將待測板取出，並按下[復歸]後，才可以重新運作。
圖
75
：人機介面
–
請將待測板取出
3.3.8
板寬馬達動作異常或極限感測器作動
當增加板寬設定到達極限值時(即 X81 與 X82 感測器的位置)，人機介面會顯示下列畫
面。
圖
76
：人機介面
–
板寬馬達動作異常或極限感測器作動畫面
