Test Research Inc.
32 TR7700 User Guide--Hardware
3.3.9
維修站確認
時間過長
使用控制中心(Control Center)的功能時可能會出現的警報，維修站確認時間過長，須
由 PC 端進行重設。

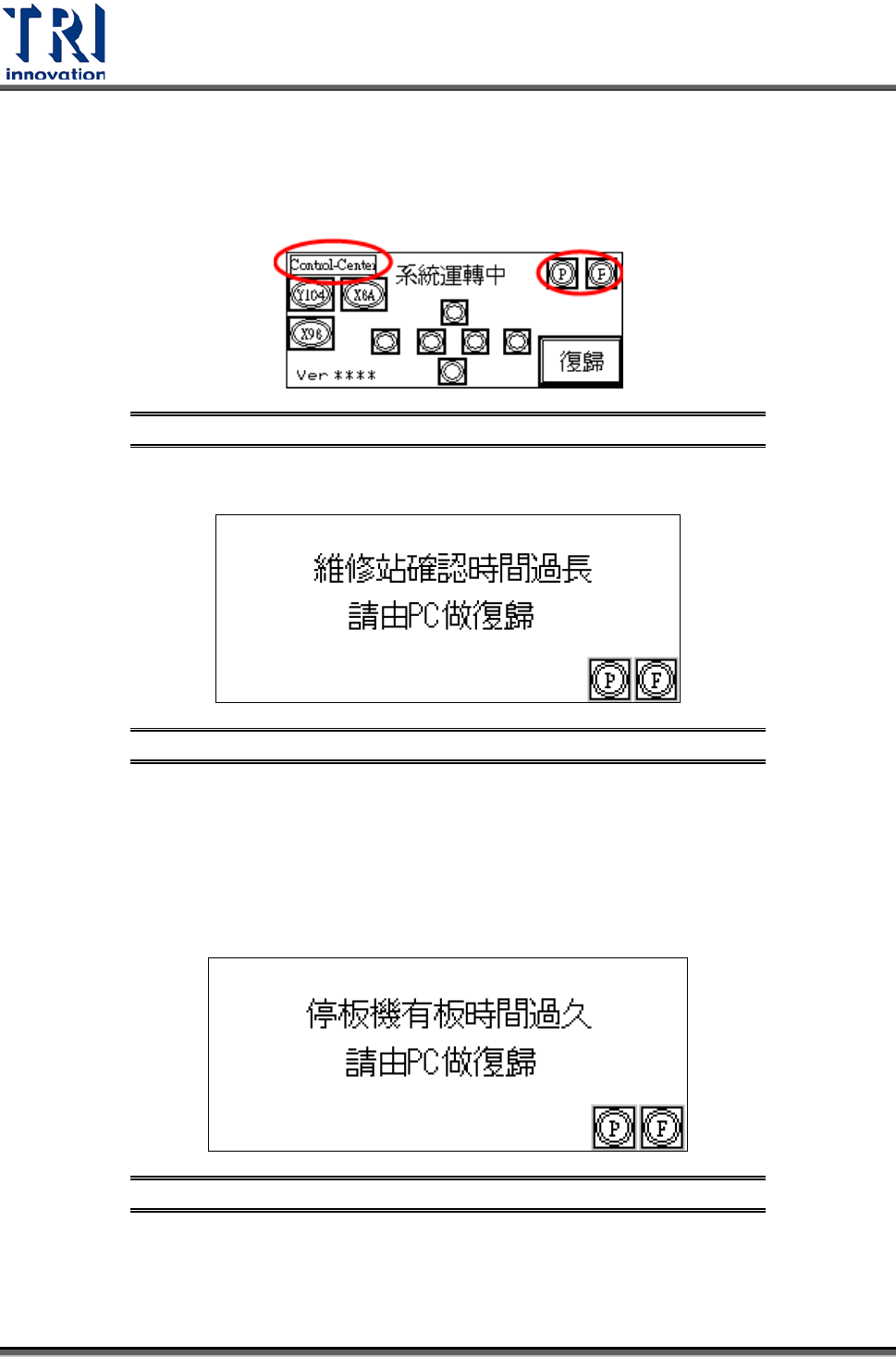

圖
77
：人機介面
–Control Center Function
顯示畫面
圖
78
：人機介面
–Repair PC Confirm
時間過長畫面
3.3.10
停板機有板時間過久
使用 Control Center 功能時可能會出現的警報，停板機有板時間過久，須由 PC 端進行
重設。
圖
79
：人機介面
–
停板機有板時間過久畫面
Test Research Inc.
TR7700 SII User Guide--Hardware 33
3.3.11
氣壓異常
當機台後下方的氣壓計感測到氣壓異常時，會傳送訊息給 PLC，並顯示以下畫面。

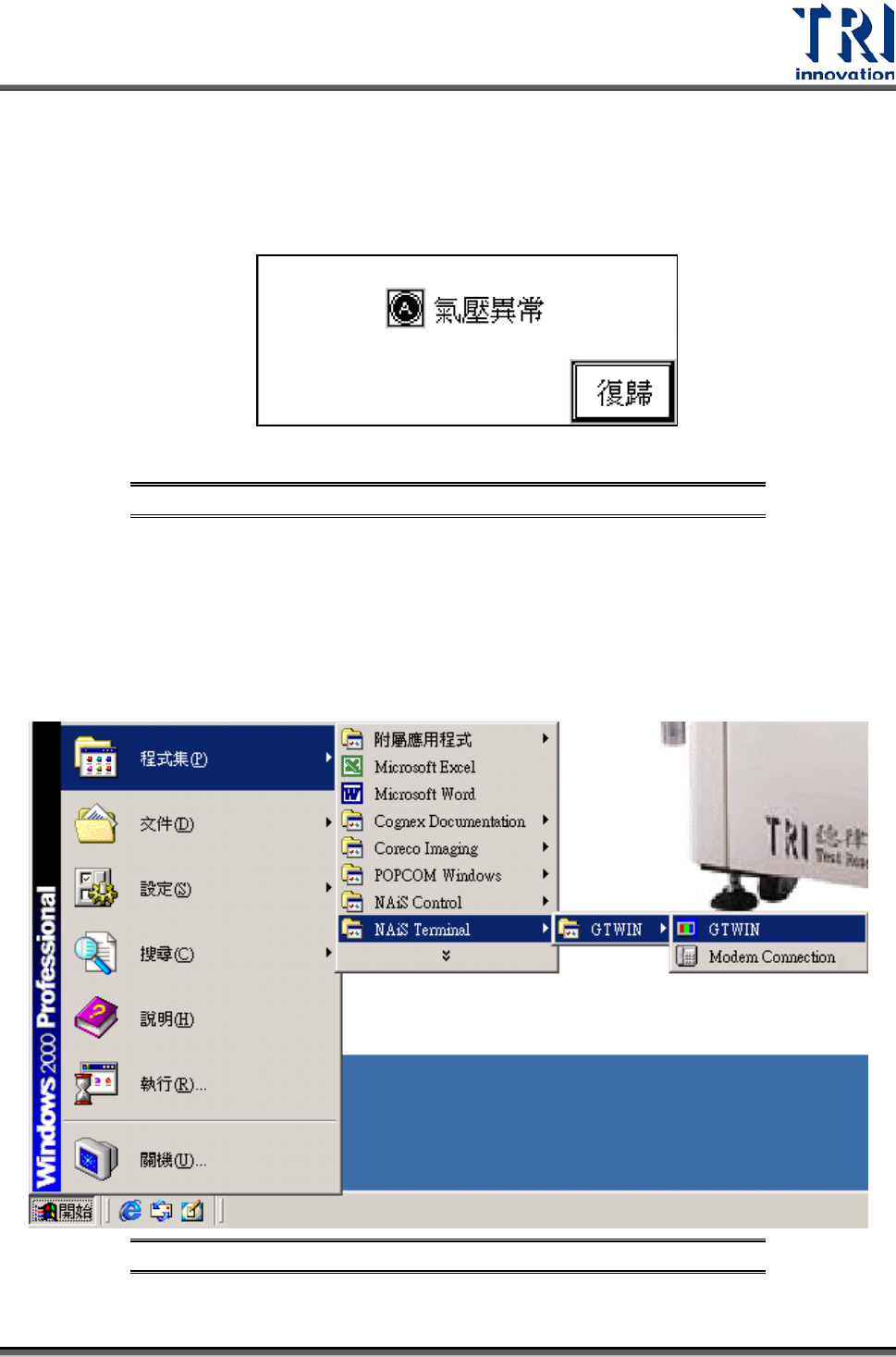

圖
80
：人機介面
–
氣壓異常畫面
3.4
人機介面程式更換
1) 先將 PLC 及 PC 間之傳輸線連接好，PS2 端連接人機介面後方，RS232 連接 Main
PC COM1。
2) 執行 [開始>程式集>GTWIN]。
圖
81
：開啟
GTWIN
主程式
Test Research Inc.
34 TR7700 User Guide--Hardware
3) 進入 GTWIN 軟體程式，如下圖所示，點選[Read from GT](讀取人機介面的資料)
後按下[OK]。
圖
82
：選擇讀取人機介面的資料畫面
3) 讀取後(需一段時間，請耐心等候)，點擊[File]選擇[Save as]，把原先舊檔案先備
份儲存。
4) 備份後，將原本的人機介面程式關閉，再選擇[File> Open]去開啟欲更新的人機介
面程式(*.iop)，如下圖所示：

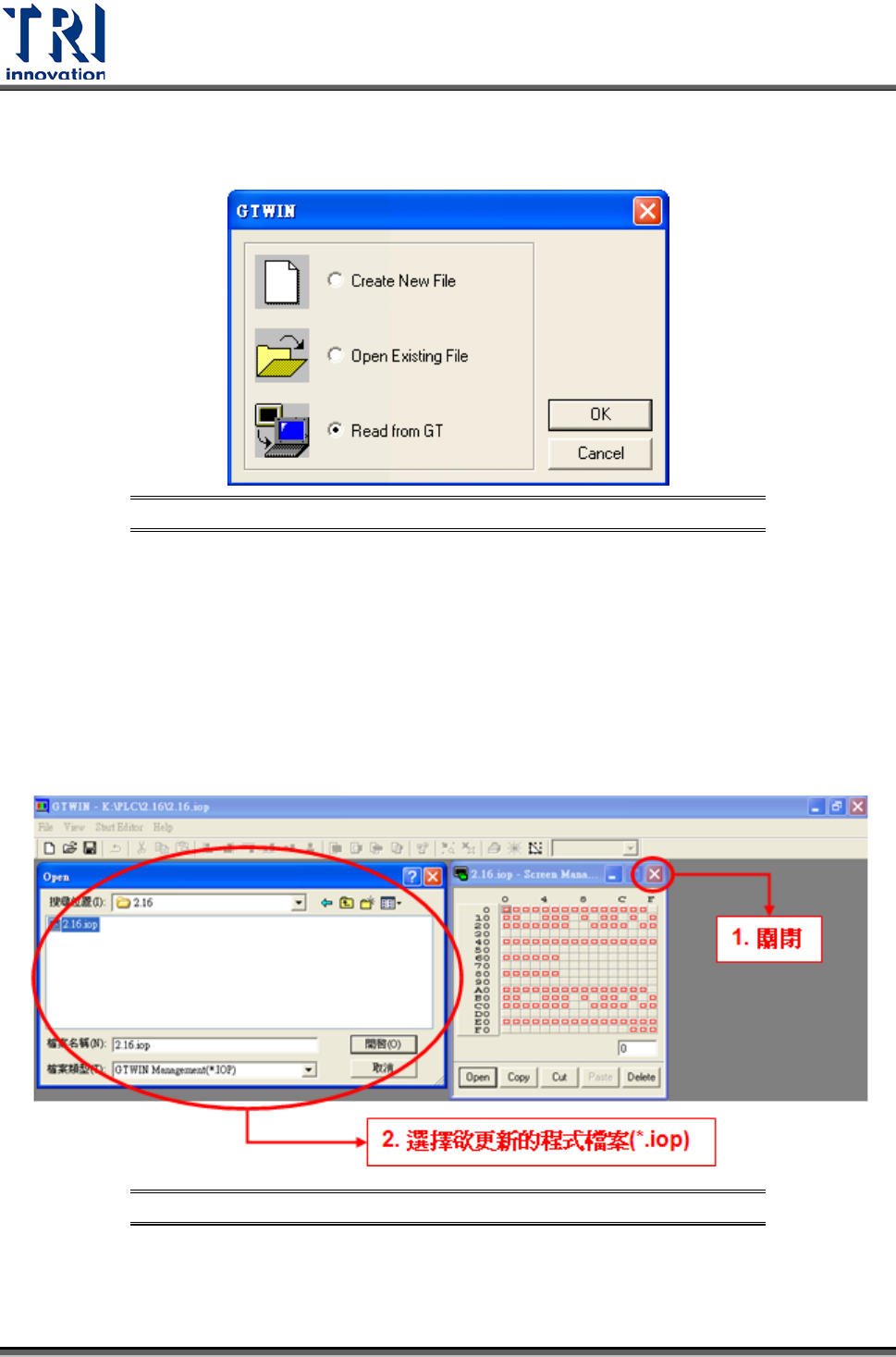

圖
83
：人機介面
–
程式更換
–
開啟人機介面檔案畫面
