Test Research Inc. 36 TR 7700 User Guide -- Ha rdw are 圖 85 ：人機介面 – PLC 程式更換 – 選擇 Upload f rom PLC 畫面 4) 讀取後，點擊 [File] 選擇 [Save as] ，把原先舊檔案先備份儲存。 圖 86 ：人機介面 – PLC 程式更換 – 備份舊檔畫面
Test Research Inc.
TR7700 SII User Guide--Hardware 35

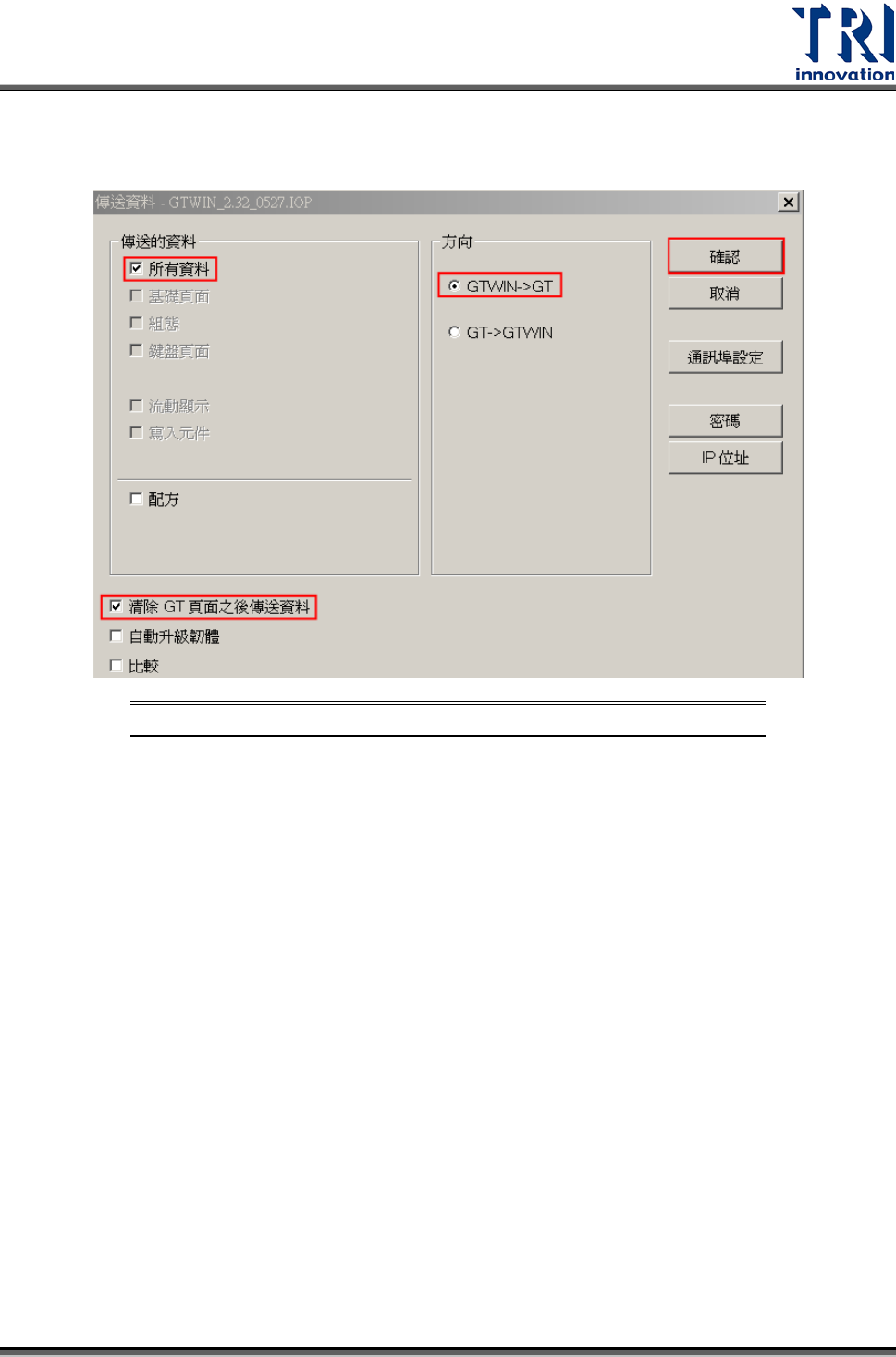

5) 點擊[File]選擇[Transfer]，在[Transfer Data]對話框內，勾選[所有資料]、
[GTWIN->GT]及[清除 GT 頁面之後傳送資料]後，點選[OK]，如下圖所示。
圖
84
：人機介面
–
程式更換
–
參數選擇畫面
6) 等候 PC 傳輸資料至人機介面後(需一段時間，請耐心等候)，程式即更新完成。
3.5 PLC
程式更換
1) 先將 PLC－PC 傳輸線連接好，PS2 端連接人機介面後方，RS232 連接 Main PC
COM1。
2) 開啟程式集中的 FPWIN GR。

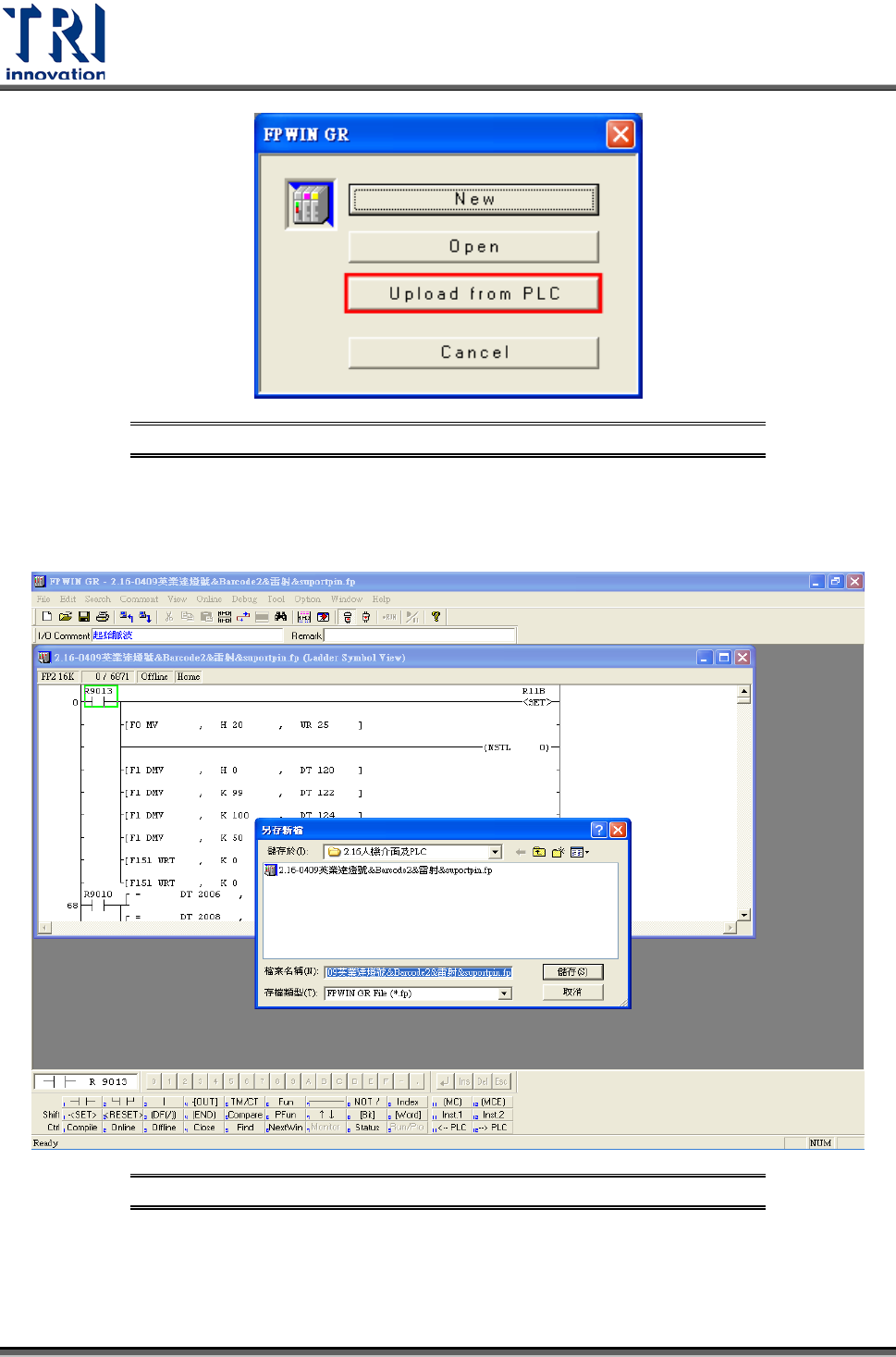

3) 進入 FPWIN GR 軟體程式，如下圖所示，點選 Upload from PLC(讀取 PLC 的資
料)。
Test Research Inc.
36 TR7700 User Guide--Hardware
圖
85
：人機介面
–PLC
程式更換
–
選擇
Upload from PLC
畫面
4) 讀取後，點擊[File]選擇[Save as]，把原先舊檔案先備份儲存。
圖
86
：人機介面
–PLC
程式更換
–
備份舊檔畫面
Test Research Inc.
TR7700 SII User Guide--Hardware 37
5) 備份後，將原本的 PLC 程式關閉，再選擇[File>Open]開啟欲更新的 PLC 程式
(*.fp)。
圖
87
：人機介面
–PLC
程式更換
–
開新檔案畫面
6) 點擊選單中的圖示 (Download to PLC)，點選[是]，確認覆蓋現有的程式。
圖
88
：人機介面
–PLC
程式更換
–Download to PLC
7) 等候 PC 傳輸資料至 PLC 後，程式即更新完成。
