42 TR7700 User Guide--Hardware
4
輸送帶
4.1
架構及功能
輸送帶主要功能在於帶動 PCB 完成進出板的動作。在機台長期運行之下，可能因人為
因素造成輸送帶未完全落於從動軸上，建議使用者在使用機台時，能注意前後輸送帶
是否落於從動軸上，可增加輸送帶的使用壽命；若需更換皮帶，需鬆開如下圖所標示
的皮帶輪，然後將皮帶取下。更換上新的皮帶並套上皮帶輪後，再調整皮帶輪的位
置，使皮帶處於最佳的運作狀態。

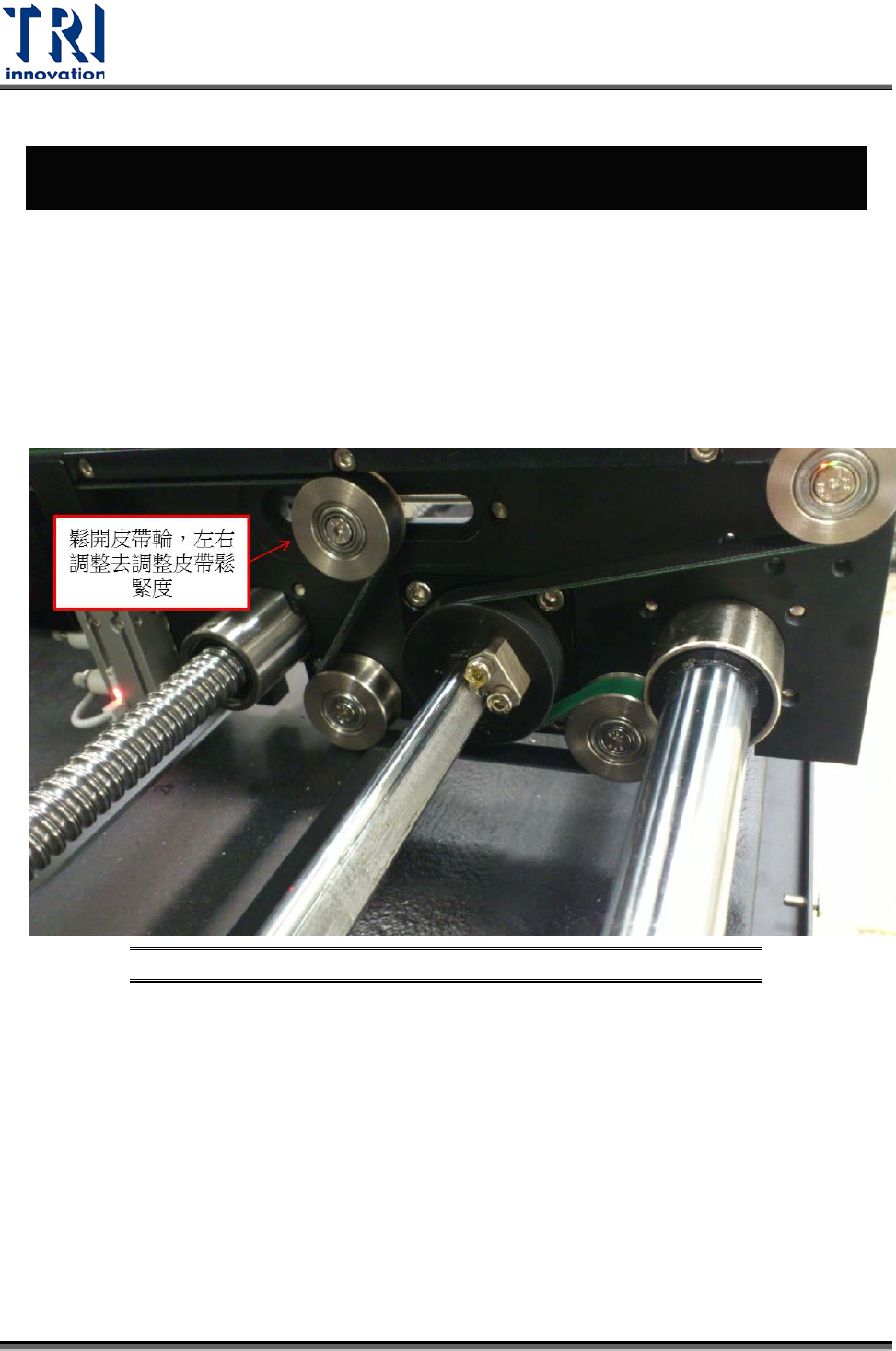

圖
94
：調整皮帶鬆緊度
Test Research Inc.
TR7700 SII User Guide--Hardware 43
4.2
感測器
(Sensor)
調整及更換
1) 感測器 1 及感測器 4 (進出板用感測器)：用調棒調整感測器強度至指示燈亮(感測
器上方有遮蔽物時，其指示燈會亮，若感測器上方無遮蔽物，則指示燈熄滅)，再
慢慢減弱至指示燈熄滅，即為進出板之最佳感測狀態。
2) 感測器 2 及感測器 3 (減速及停板感測器)：調整方式同上。
3) 感測器 5 及感測器 6 (夾板馬達感測器) 。
4) 更換：若感測器無動作，需先重新調整感測器靈敏度；若仍然無動作，不需維
修，直接更換新的感測器。更換方法：先將感測器接頭卸下，再將感測器本體卸
下，然後將新的感測器裝上，最後再將感測器接頭裝上並鎖緊，更換完畢後，再
依調整方法重新調整。

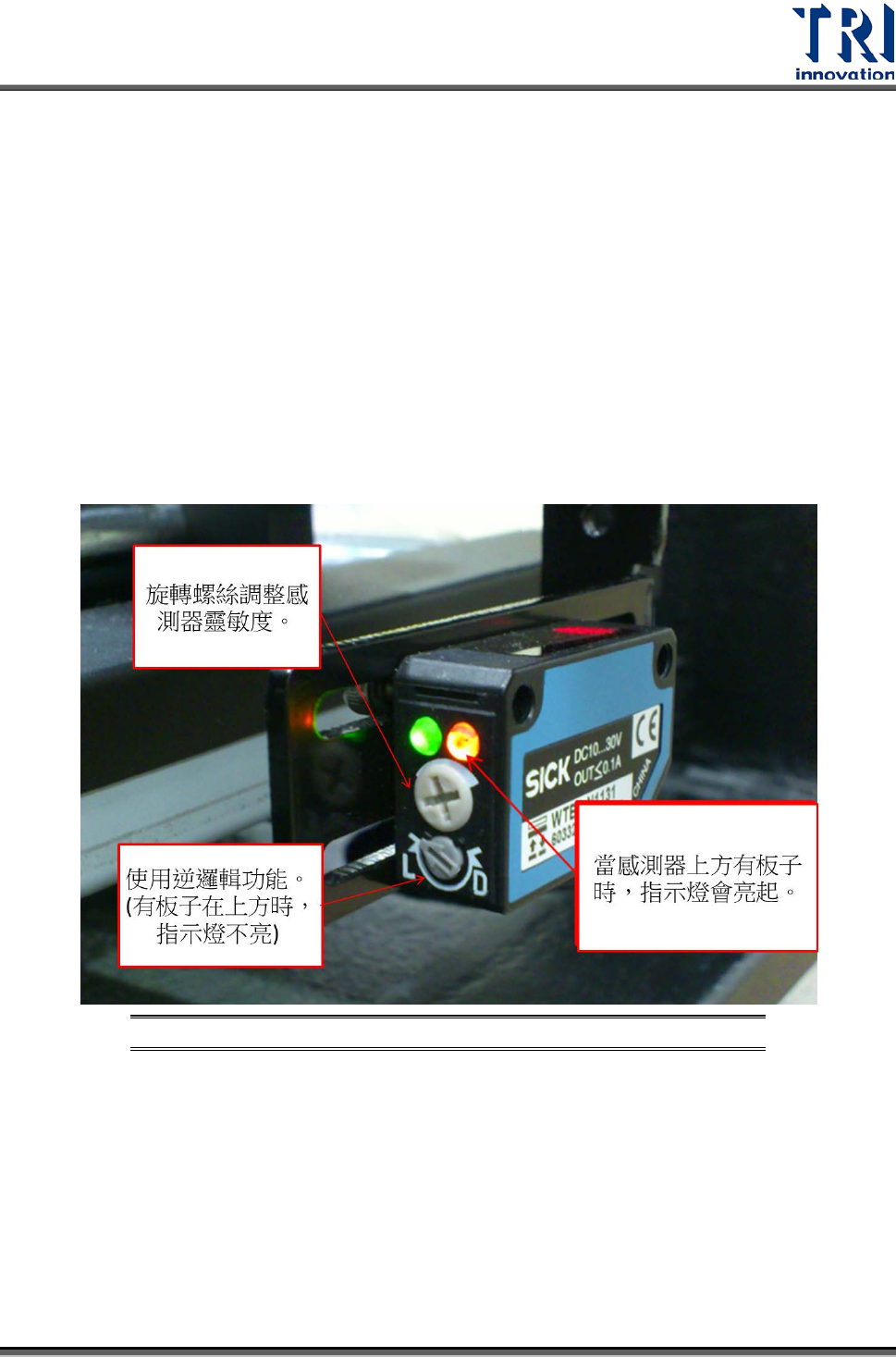

圖
95
：調整感測器靈敏度
