Test Research Inc.
44 TR7700 User Guide--Hardware
4.3
前後站連線
4.3.1
前站連接方式
PORT1＝UP LINE ：Y104-Black(1) / Green (2) ->Ready
：X8A-Red(3) / Blue(4) --------- ->Board available
：X8B-Yellow (5)/ White(6) ->Spare
於設備後方電源插座之下方，有一 I/O PORT1，接上連接線，線頭部分共有三組不同
顏色的兩條線之接頭，分別為黑綠(Y104)向前站要板訊號，紅藍(X8A)預留之 INPUT
接頭，黃白(X8B)預留之 INPUT 接頭。將黑綠接頭與前站接受要板訊號之接頭相結合
即可。(TRI 機台使用標準 SMEMA 訊號，若各廠家有不相同，在連線時，可與前站廠
家聯繫，取得連線資料。)

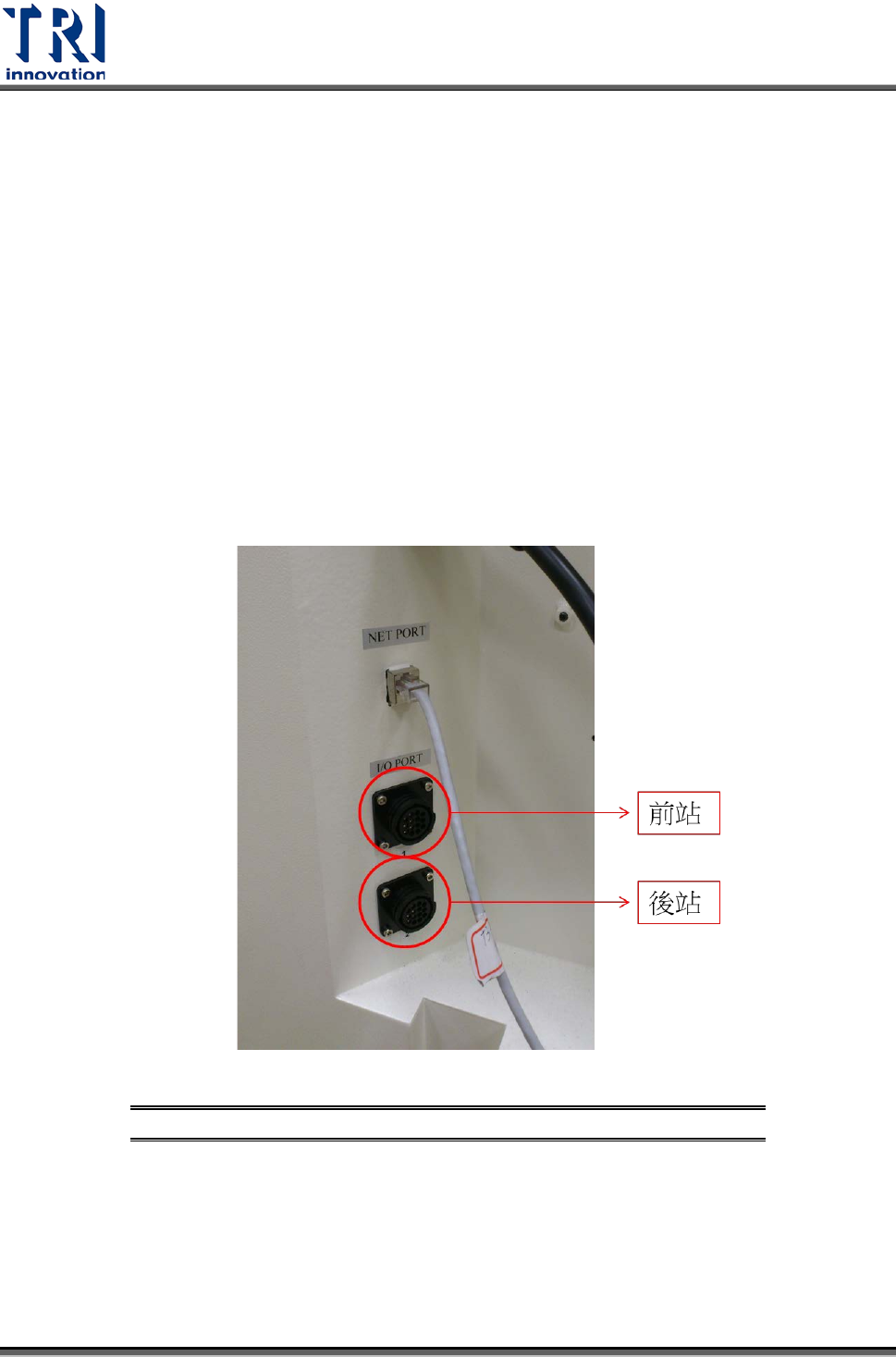

圖
96
：前後站接線位置
Test Research Inc.
TR7700 SII User Guide--Hardware 45
PIN1~PIN6
1 2 3
4 5 6 7
8 9 10 11
12 13 14
PIN1~PIN6
1 2 3
4 5 6 7
8 9 10 11
12 13 14
1 2 3
4 5 6 7
8 9 10 11
12 13 14
1 2 3
4 5 6 7
8 9 10 11
12 13 14

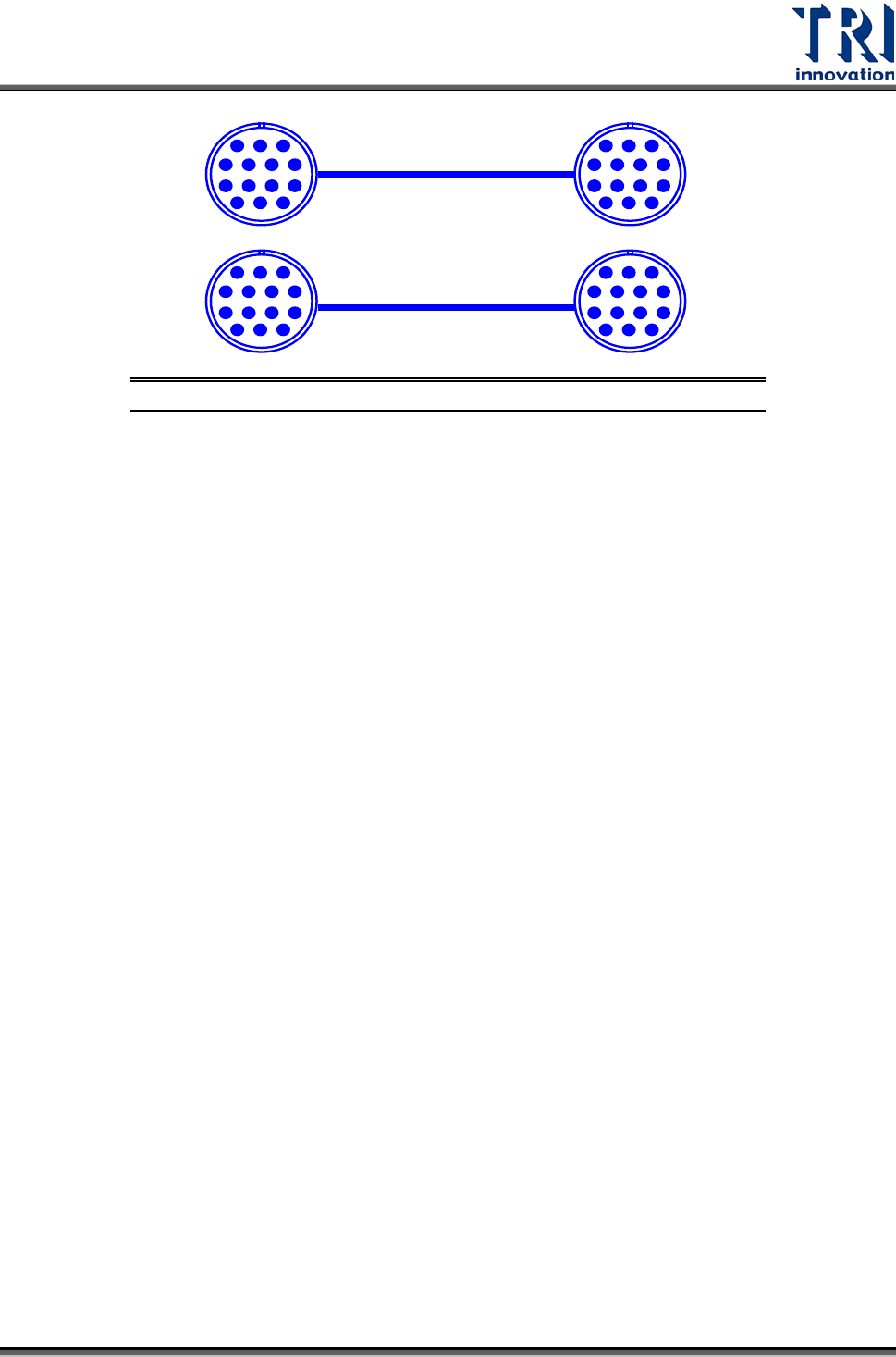

圖
97
：前後站訊號線示意圖
4.3.2
後站連接方式
PORT2＝DOWN LINE ：X98-Black(1) / Green(2) --> Ready
：Y106-Red(3) / Blue(4) --> Board available
：Y105-Yellow(5) / White(6)--> (OK：Short ； NG：Open )
於設備後方電源插座之下方，有一 I/O PORT2，接上連接線，線頭部分共有三組不同
顏色的兩條線之接頭，分別為黑綠(X98)接收後站 READY 要板訊號，紅藍(Y106)給後
站的出板訊號，黃白(Y105)為檢測通過(PASS)訊號接頭。將黑綠接頭與後站發出接受
READY 要板訊號之接頭相結合，再將黃白接頭與後站接收檢測通過訊號接頭相結合即
可。(我們為標準 SMEMA 訊號，若各廠家有不相同，在連線時，可與後站廠家聯繫，
取得連線資料。)
標準的 SMEMA 信號連線如下圖：
Test Research Inc.
46 TR7700 User Guide--Hardware

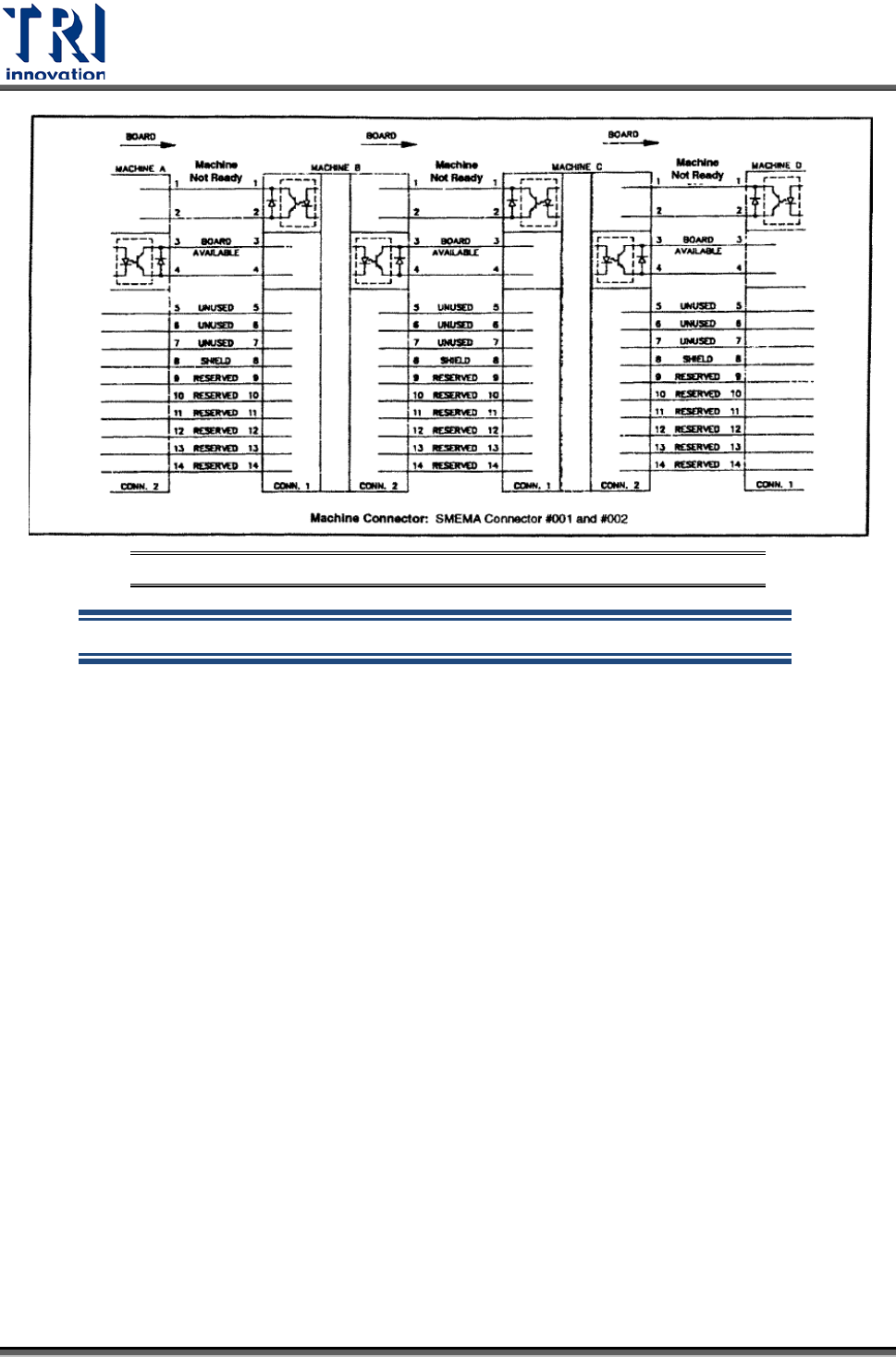

圖
98
：標準
SMEMA
信號連線圖
註：
以上連接接點皆為一乾接點，故無正負極性之分。
