Test Research Inc. TR 7700 SII User Guide -- Hardware 49 6 電控盤 6.1 架構及功能 6.1.1 前下門內部配置 機台前下內部的配置如下圖所示，主要包含；主機、打光控制箱、電源控制箱、電磁 干擾過濾器 (EMI Filter) 、Ｘ與Ｙ軸動態驅動器、電源供應器以及 AC&DC BU S 。 圖 101 ：前下門內部 配置
Test Research Inc.
48 TR7700 User Guide--Hardware
5.4
配線圖
圖
100
：外接式支撐銷配線圖
Test Research Inc.
TR7700 SII User Guide--Hardware 49
6
電控盤
6.1
架構及功能
6.1.1
前下門內部配置

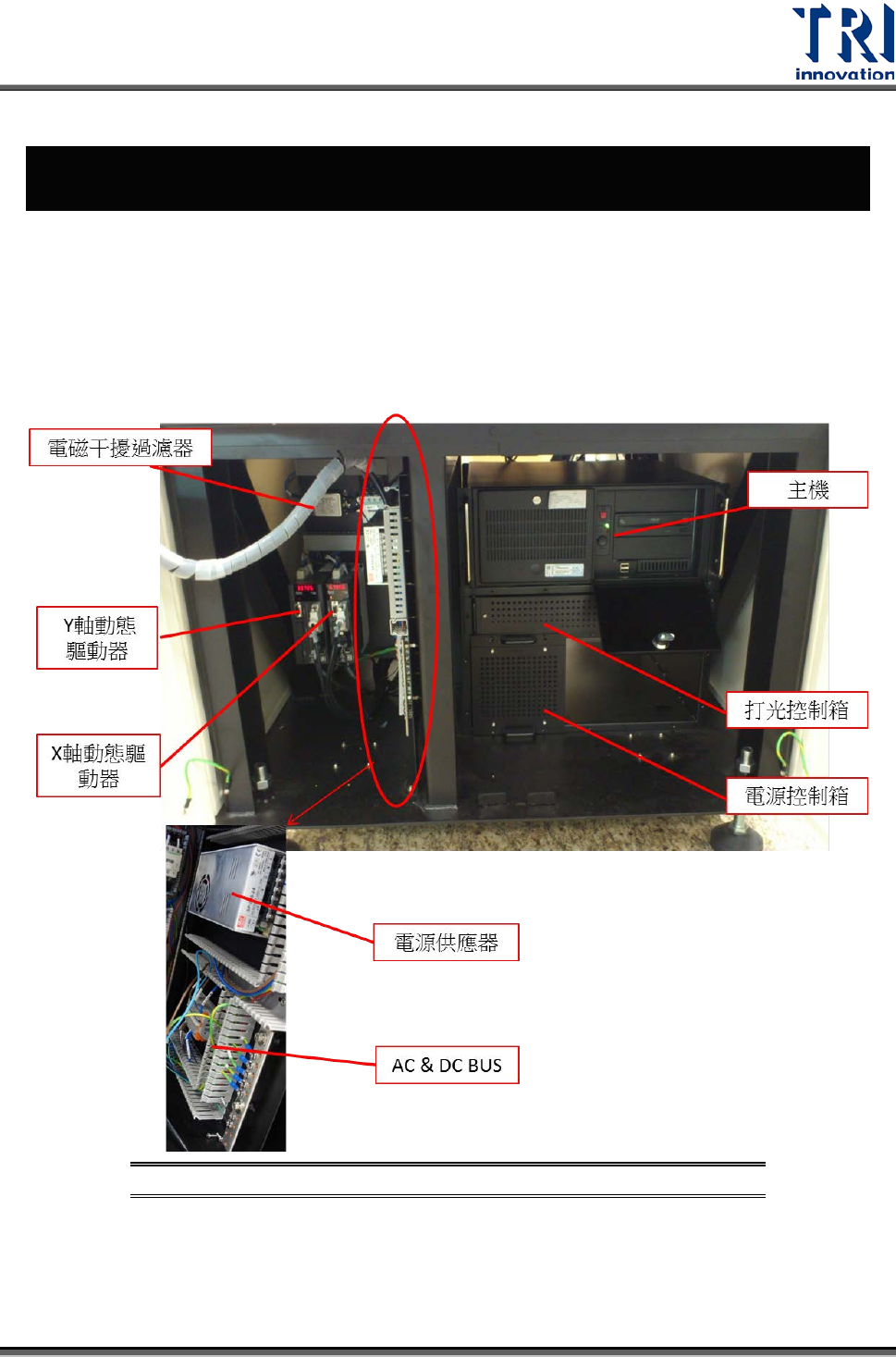

機台前下內部的配置如下圖所示，主要包含；主機、打光控制箱、電源控制箱、電磁
干擾過濾器(EMI Filter)、Ｘ與Ｙ軸動態驅動器、電源供應器以及 AC&DC BUS。
圖
101
：前下門內部配置
Test Research Inc.
50 TR7700 User Guide--Hardware

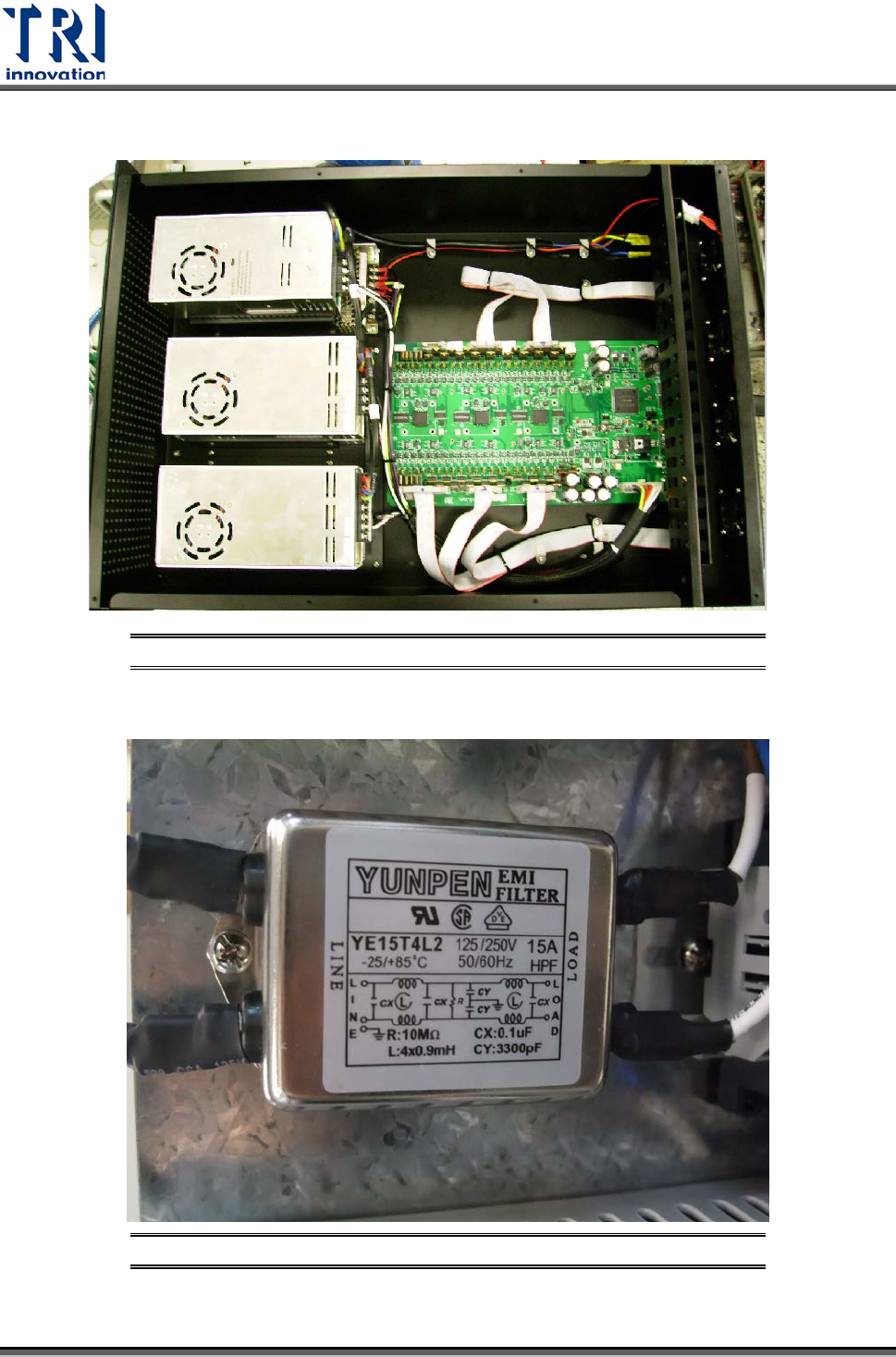

6.1.1.1 打光控制箱
圖
102
：打光控制箱
6.1.1.2 電磁干擾過濾器(EMI Filter)
圖
103
：電磁干擾過濾器
