72 TR7700 User Guide--Hardware
8.2
自動板寬
建議先使用手動方式進行測試。如下圖所示，在開始測試畫面下同時按左下上與右下
的隱藏按鍵，選擇[其他設定]>[輸送帶]>[自動調整]>[是]後，按下加寬與縮小進行調
整。當調整到適當的進板寬度後，按下進板寬度右方的輸入按鈕。同樣地，按下加寬
與縮小進行調整所要的夾板寬度後，按下夾板寬度右方的輸入按鈕。假如自動板寬設
定上有問題，請參照故障排除參照表進行修復動作。
Test Research Inc.
TR7700 SII User Guide--Hardware 73
圖
127
：自動板寬手動測試設定步驟
Test Research Inc.
74 TR7700 User Guide--Hardware
問題
原因
對策
馬達完全不動作
1.
馬達故障
2.
線路問題
1.
更換馬達
2.
確認線路
*1
是否故障或脫
落
馬達有激磁，但無法
轉動
1.
機構有阻礙
2.
驅動器
(DRIVER)
設定不正確
1.
排除阻礙
2.
確認電流及開關設定
馬達轉到後極限不停
止
1.
極限感測器位置不正確
2.
極限感測器故障
1.
確認感測器安裝位置
2.
更換感測器

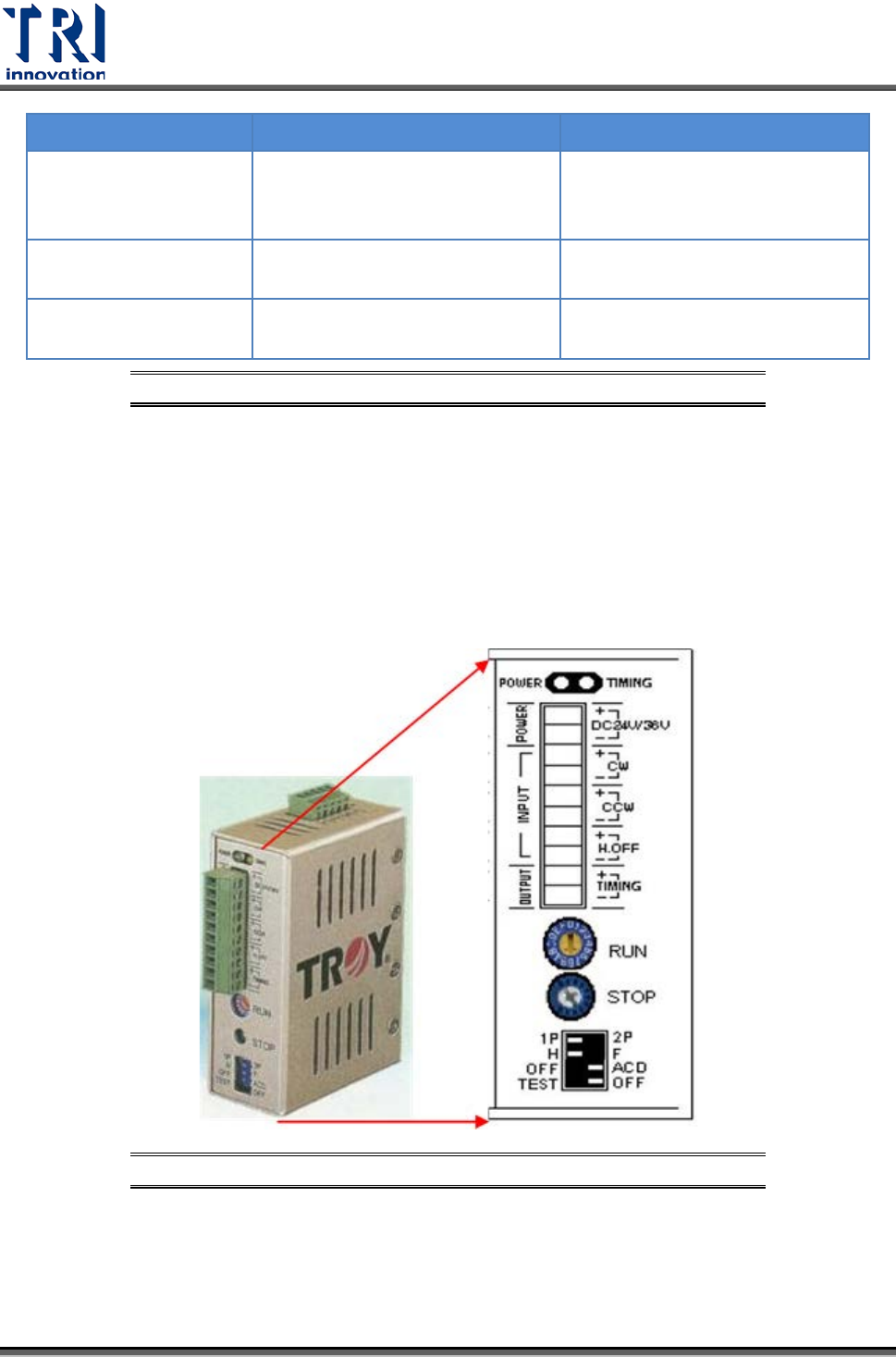

圖
128
：自動板寬手動測試故障排除對照表
8.2.1
步進馬達驅動器問題
1) 可變電阻：運作(RUN)及停止(STOP)的調整
驅動器下方有兩個可變電阻。可變電阻有一十字調整處，用調棒調整十字調整處之箭
頭，往順時鐘方向調整可以調大電阻值。
圖
129
：步進馬達驅動器
