Test Research Inc.
TR7700 SII User Guide--Hardware 81
8.5.2
不出板
後站未準備妥當
檢查後站接線是否正確(如
圖
97)。或參考 4.3 前後站接線方式。
8.6 X-Y Table
動作錯誤
XY Table：在動態驅動器（Motion Driver）上的顯示器得知是否有異常，有則為硬體異
常，並參考表格中 Alarm code，做故障排除；若無，則操作 EzLINK，若可以操控，則
硬體無問題，有可能是軟體問題造成 X-Y TABLE 異常，請洽詢 FAE 人員。確認步驟如
下：

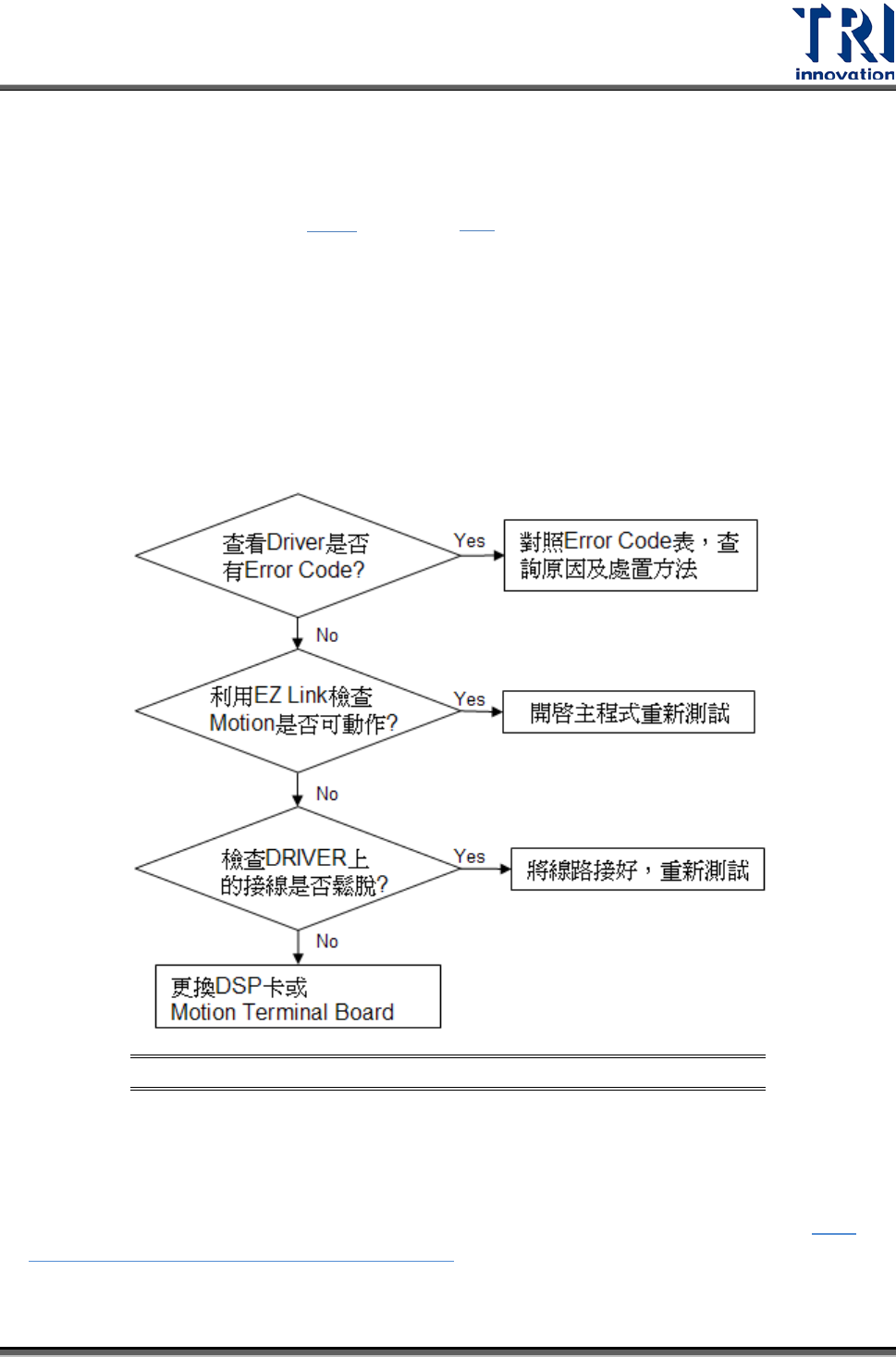

圖
134
：
X-Y TABLE
動作錯誤確認步驟流程圖
8.6.1
檢視
X-Y TABLE
動態驅動器
的錯誤代碼
檢視驅動器錯誤代碼(正常狀況時，會出現[00XXX])。如果不是顯示此代碼，請參附錄
9.1 X-Y Table Motion 驅動器錯誤代碼對照表查詢驅動器錯誤的原因並進行修復。
Test Research Inc.
82 TR7700 User Guide--Hardware

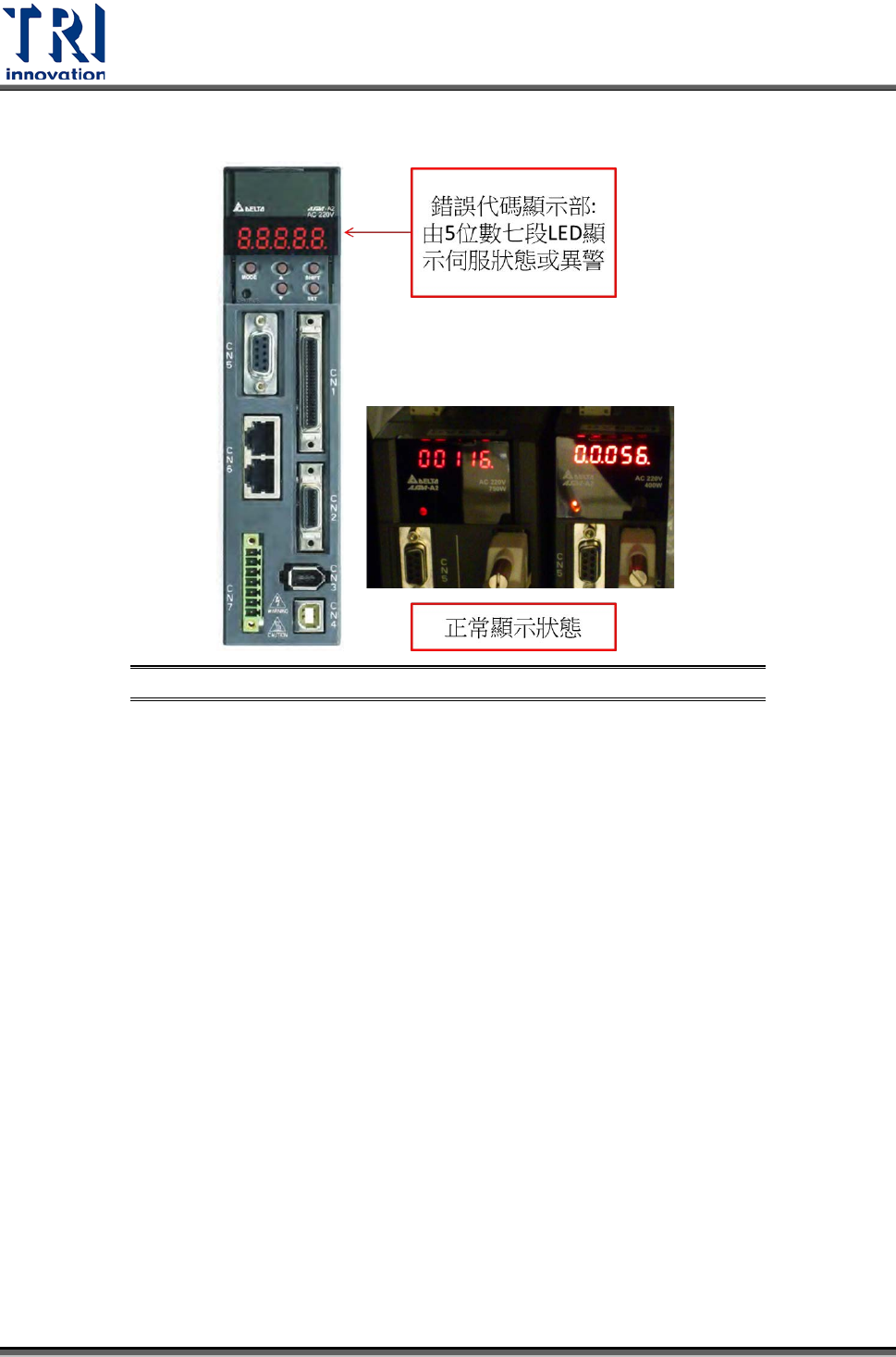

圖
135
：
X-Y Table
動態
驅動器錯誤代碼
8.6.2 EZLINK
EzLink 是一套串列控制的輔助工具，用來測試串列接線的功能是否正常。而在此是作
為一套系統建置所使用的輔助工具，藉由這套工具，可以釐清問題是來自硬體端或軟
體端的錯誤。
當 EzLink 程式執行後，由系統偵測掃瞄目前已經存在線上的擴充功能模組，之後將在
線上的擴充模組自動歸類成 I/O 類別或 Motion 類別的分類，由列出的模組可得知目前
系統上串列控制模組的使用是否正常，配合點選各個擴充模組進行模組上的功能測
試。
測試步驟如下
1) 開啟 Ezlink
對於 Windows XP，32bit 電腦(TR7550)，程式執行檔放置在[D：
\SYNTEK\TRI_0331_EzLink_32\EzLink.exe]。
對於 Windows XP，64bit 電腦(TR7066/7007/7700)，程式執行檔放置在[D：
\SYNTEK\X64_Driver_DLL_Dev\EzLink_64.exe]。
2) 按下[Hardware search]按鈕，尋找 DSP 卡。
Test Research Inc.
TR7700 SII User Guide--Hardware 83
圖
136
：利用
Hardware search-
尋找
DSP
卡
