2 Kurzbeschreibung 2.2 Lieferumfang 20 Assembly Instructions / Montageanleitung SIPLACE TX2i V1 SIPLACE TX2 V2 Option Mixed-Mode 01/2019 Vakuum-Regulierventil bestellen: Ab b. 1 0: V ak uu m- Re gu li er ve nt il k om p…
2 Kurzbeschreibung
2.2 Lieferumfang
Assembly Instructions / Montageanleitung SIPLACE TX2i V1 SIPLACE TX2 V2 Option Mixed-Mode 01/2019 19
2.2 Lieferumfang
SIPLACE TX Mixed-Head-Umbausatz [03157293-xx]
Menge Bezeichnung Art-Nr.
1 Mixed-Head-Umbausatz COTi TX
Besteht aus:
03157106-xx
1 Mixed-Head-Umbausatz, Halter Abwurfbehälter 03157117-xx
1 Mixed-Head-Umbausatz, PPW-Halter links 03157113-xx
1 Mixed-Head-Umbausatz, PPW-Halter rechts 03157116-xx
2 DIN EN ISO 8734 Masterpart 03015769-xx
1 Mixed-Head-Umbausatz Pneumatik
Besteht aus:
03157292-xx
6 Stopfen QSC-6H 00337891-xx
2 Y-Steckverbindung QSY-10-6 03068046-xx
0.52 m Kunststoffschlauch PUN-10x1,5 BL 00324466-xx
0.52 m Kunststoffschlauch PUN-10x1,5 BL 00324466-xx
1 Steckverbindung QS-6 03049770-xx
1 Kabelbinder B=3,6mm L=140mm TY 24M 00805141-xx
1 Griffkappe GPN 210 ZL 19 × 20 03210738-xx

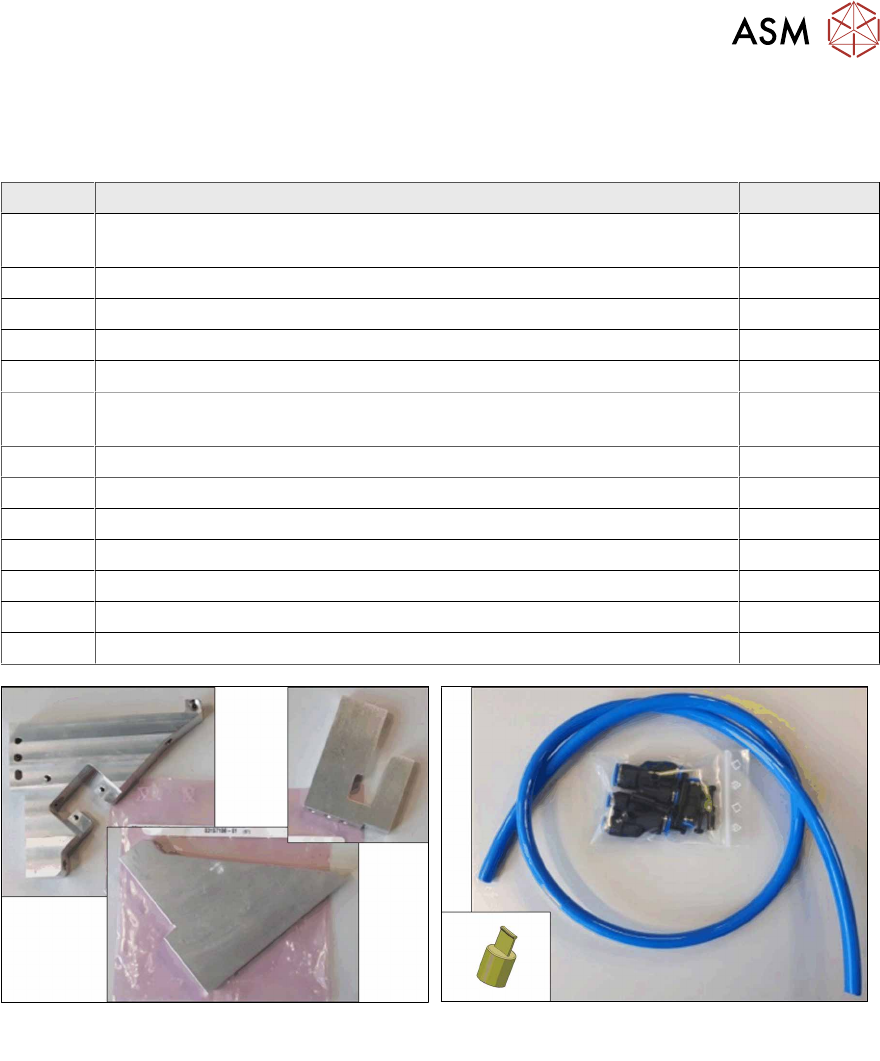

Abb.8: Mixed-Head-Umbausatz COT-i TX
[03157106‑xx]
Abb.9: Mixed-Head-Umbausatz Pneumatik (inkl. Griff-
kappe) [03157292 xx] (ohne Kabelbinder)
2 Kurzbeschreibung
2.2 Lieferumfang
20 Assembly Instructions / Montageanleitung SIPLACE TX2i V1 SIPLACE TX2 V2 Option Mixed-Mode 01/2019
Vakuum-Regulierventil bestellen:

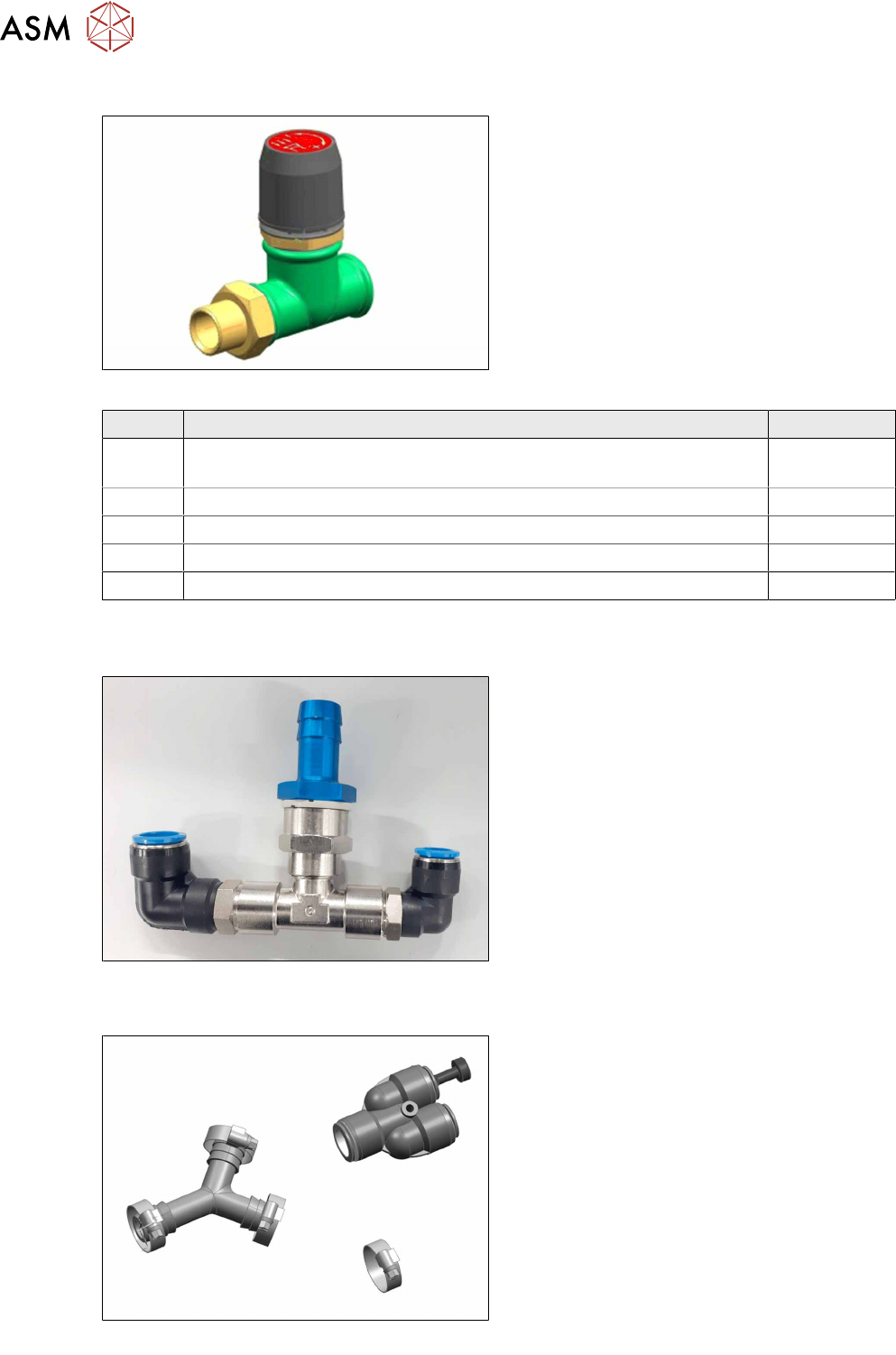

Abb.10: Vakuum-Regulierventil komplett TX [03162136‑xx]
Der Einbau des Vakuum-Regulierventils ist not-
wendig, wenn nur ein SIPLACE C&P20x‑Kopf
mit einer Vakuumpumpe betrieben wird. Erfolg-
te der bisherige Betrieb mit Vakuumpumpe und
zwei SIPLACE C&P20x‑Köpfen, dann ist dieses
Vakuum-Regulierventil nicht verbaut und muss
für die Mixed-Mode-Funktion eingebaut werden.
Menge Bezeichnung Art-Nr.
1 Vakuum-Regulierventil komplett TX
Besteht aus:
03162136-xx
1 Vakuum-Regulierventil Becker ST 613-0-2 03109300-xx
1 T-Stück 3/4" – 1” 03162231-xx
1 Doppelnippel 3/4" 03038435-xx
1 Gewindedichtung Loctite 55 03092492-xx
Zusätzlich benötigte Teile:
●
Aufrüstsatz 2 Pneumatik [03162637‑xx]
Abb.11: Aufrüstsatz 2 Pneumatik [03162637‑xx]
Wenn Mixed-Head eingebaut wird und eine
Vakuumpumpe vorhanden ist benötigen Sie
zusätzlich diesen Aufrüstsatz:
Wenn Mixed-Head eingebaut wird und keine
Vakuumpumpe vorhanden ist, dann ist dieser
Aufrüstsatz bereits in der Maschine verbaut.
●
Aufrüstsatz Vakuumpumpe TX V2 [03162656Sxx]
Abb.12: Aufrüstsatz Vakuumpumpe TX V2 [03162656Sxx]
Dieser Aufrüstsatz wird benötigt, wenn in der
Maschine keine Vakuumpumpe vorhanden ist,
diese aber noch eingebaut wird.
2 Kurzbeschreibung
2.3 Benötigte Werkzeuge und Hilfsmittel
Assembly Instructions / Montageanleitung SIPLACE TX2i V1 SIPLACE TX2 V2 Option Mixed-Mode 01/2019 21
2.3 Benötigte Werkzeuge und Hilfsmittel
Für die in dieser Anleitung beschriebenen Arbeiten benötigen Sie folgende Werkzeuge und Hilfs-
mittel:
T Standardwerkzeug
T31 00376492-xx 6-Kant-Winkelschraubendreher Satz 1,5-10
T 03079617-xx Tiefenmessschieber 300 mm
T 00381443‑xx Rohr/Schlauchschneider Festo ZRS 7658
C 03092492-xx Loctite 55
Serviceanleitung Ihrer Maschine
00198147-xx Montageanleitung Vakuumpumpe SIPLACE TX V1/V2-Serie
2.4 Benötigte Arbeitszeit
Der komplette Einbau dauert ca. 5 Stunden.
2.5 Voraussetzungen und Einschränkungen
Die Option Mixed-Mode kann in folgende Maschinen eingebaut werden:
●
SIPLACE TX2i V1
●
SIPLACE TX2 V2
Die Montage an anderen Maschinen der TX-Serien ist nicht möglich.
