3 Einbau
3.2 Verschlauchung am Pneumatikblock anpassen
Assembly Instructions / Montageanleitung SIPLACE TX2i V1 SIPLACE TX2 V2 Option Mixed-Mode 01/2019 25
3.2.2 Pneumatikblock zugänglich machen und Verschlauchung anpassen
HINWEIS
Die nachfolgende Beschreibung zeigt den Umbau für die Konfiguration Portal1 mit
C&P20x-Kopf (Vakuumpumpe) und Portal2 mit CPP‑Kopf.
Die Vorgehensweise für die die Konfiguration Portal2 mit C&P20x-Kopf (Vakuumpumpe)
und Portal1 mit CPP‑Kopf ist analog.
HINWEIS
Lösen Sie nie gleichzeitig die Schrauben beider Schlepp-Interfaces.
► Beginnen Sie mit dem Schlepp-Interface für das Portal ohne Vakuumverschlau-
chung (Portal mit CPP).
Übersicht – Pneumatikblock
Abb.15: Anschlüsse am Pneumatikblock (amBeispielSIPLACETXV2)
1 Pneumatikschlauch PUN12 vom Proportional Ventil (Druckluft-Bestück-
kreis-Eingang)
2 5x Anschlüsse für den 7-fach Schlauch im Kabelschlepp Portal 1
3 2x Vakuumschläuche (Camozzi) Portal 1
4 2x Anschlüsse 7-fach Schlauch (Bestückkreis-Ausgang) Portal 1
5 2x Anschlüsse 7-fach Schlauch (Bestückkreis-Ausgang) Portal 2
6 5x Anschlüsse 7-fach Schlauch Portal 2
7 2xVakuumschläuche (Camozzi) Portal 2
8 Gewebeschlauch Vakuum
9 Gewebeschlauch Druckluft oder Vakuum
3 Einbau
3.2 Verschlauchung am Pneumatikblock anpassen
26 Assembly Instructions / Montageanleitung SIPLACE TX2i V1 SIPLACE TX2 V2 Option Mixed-Mode 01/2019

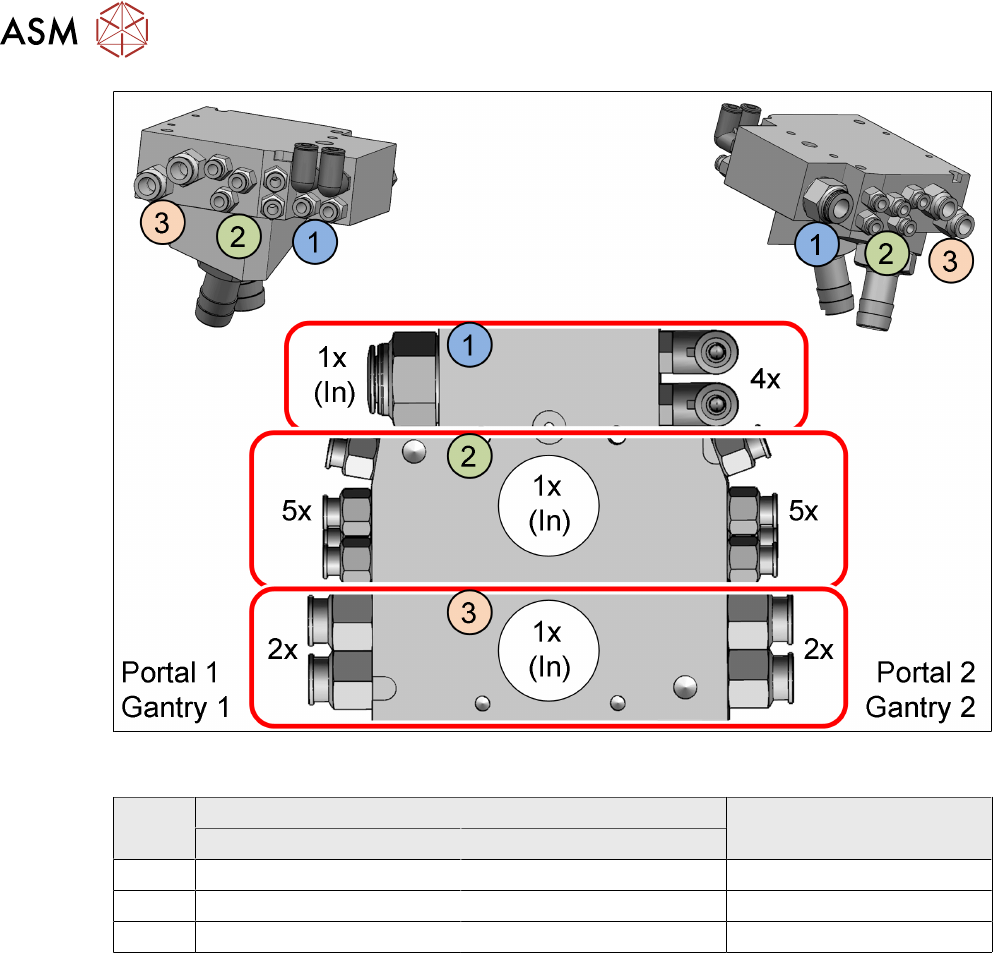

Abb.16: Übersicht der drei Kammern des Pneumatikblocks mit den zugehörigen Anschlüssen (amBei-
spielSIPLACETXV2)
Pos.
im Bild
Ausgangssituation Mit Mixed-Mode
Ohne Vakuumpumpe Mit Vakuumpumpe
1 Druckluft Druckluft Druckluft
2 Druckluft Vakuum Druckluft
3 Nicht angeschlossen Vakuum Vakuum
3 Einbau
3.2 Verschlauchung am Pneumatikblock anpassen
Assembly Instructions / Montageanleitung SIPLACE TX2i V1 SIPLACE TX2 V2 Option Mixed-Mode 01/2019 27
Übersicht – Umbau der Verschlauchung

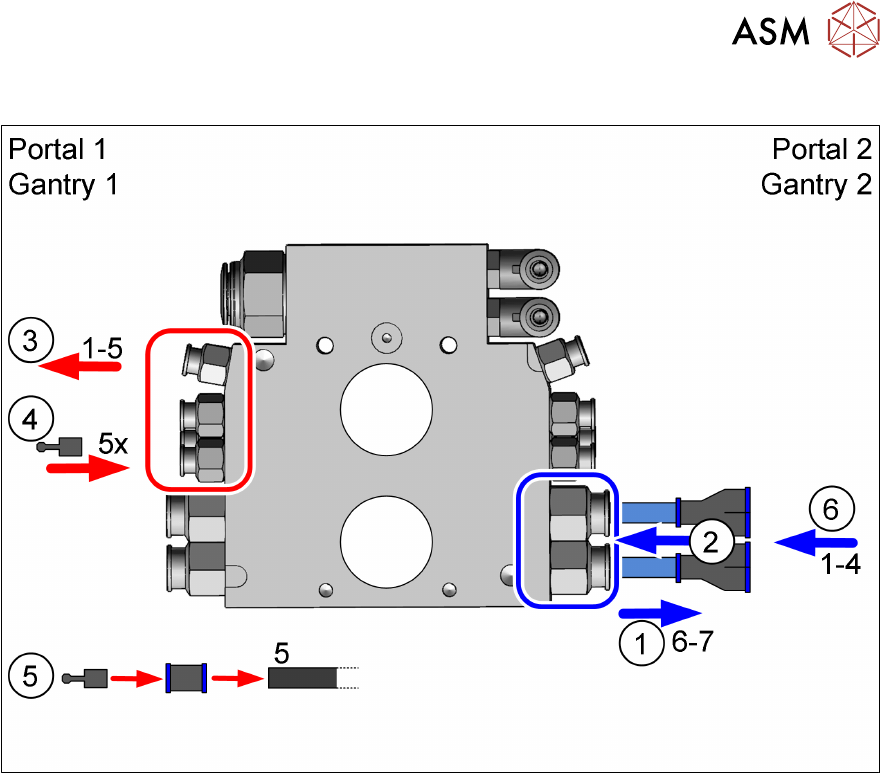

Abb.17: Übersicht Pneumatikblock-Umbau (amBeispielSIPLACETXV2, Portal 1: Vakuum, Portal 2: Druckluft)
1. Entfernen der Camozzi-Schläuche 6 und 7 (Portal 2)
2. Anstecken der beiden Schläuche mit den Y-Stücken
3. Abstecken der Schläuche 1 bis 5 (Portal 1)
4. Verschließen der Anschlüsse 1 bis 5 (Portal 1)
5. Verschließen von Schlauch 5
6. Anstecken der Schläuche 1 bis 4 (Portal 1) an die Y-Stücke
Die Schritte 1 und 2 werden im Abschnitt 3.2.2.1 "Portal ohne Vakuumverschlauchung (Portal mit
CPP)" [}28] beschrieben.
Die Schritte 3 bis 6 werden im Abschnitt 3.2.2.2 "Portal mit Vakuumverschlauchung(Portal mit
C&P20x)" [}30] beschrieben.
