3 Einbau
3.2 Verschlauchung am Pneumatikblock anpassen
Assembly Instructions / Montageanleitung SIPLACE TX2i V1 SIPLACE TX2 V2 Option Mixed-Mode 01/2019 27
Übersicht – Umbau der Verschlauchung
Abb.17: Übersicht Pneumatikblock-Umbau (amBeispielSIPLACETXV2, Portal 1: Vakuum, Portal 2: Druckluft)
1. Entfernen der Camozzi-Schläuche 6 und 7 (Portal 2)
2. Anstecken der beiden Schläuche mit den Y-Stücken
3. Abstecken der Schläuche 1 bis 5 (Portal 1)
4. Verschließen der Anschlüsse 1 bis 5 (Portal 1)
5. Verschließen von Schlauch 5
6. Anstecken der Schläuche 1 bis 4 (Portal 1) an die Y-Stücke
Die Schritte 1 und 2 werden im Abschnitt 3.2.2.1 "Portal ohne Vakuumverschlauchung (Portal mit
CPP)" [}28] beschrieben.
Die Schritte 3 bis 6 werden im Abschnitt 3.2.2.2 "Portal mit Vakuumverschlauchung(Portal mit
C&P20x)" [}30] beschrieben.
3 Einbau
3.2 Verschlauchung am Pneumatikblock anpassen
28 Assembly Instructions / Montageanleitung SIPLACE TX2i V1 SIPLACE TX2 V2 Option Mixed-Mode 01/2019
3.2.2.1 Portal ohne Vakuumverschlauchung (Portal mit CPP)
SIPLACE TX V1:

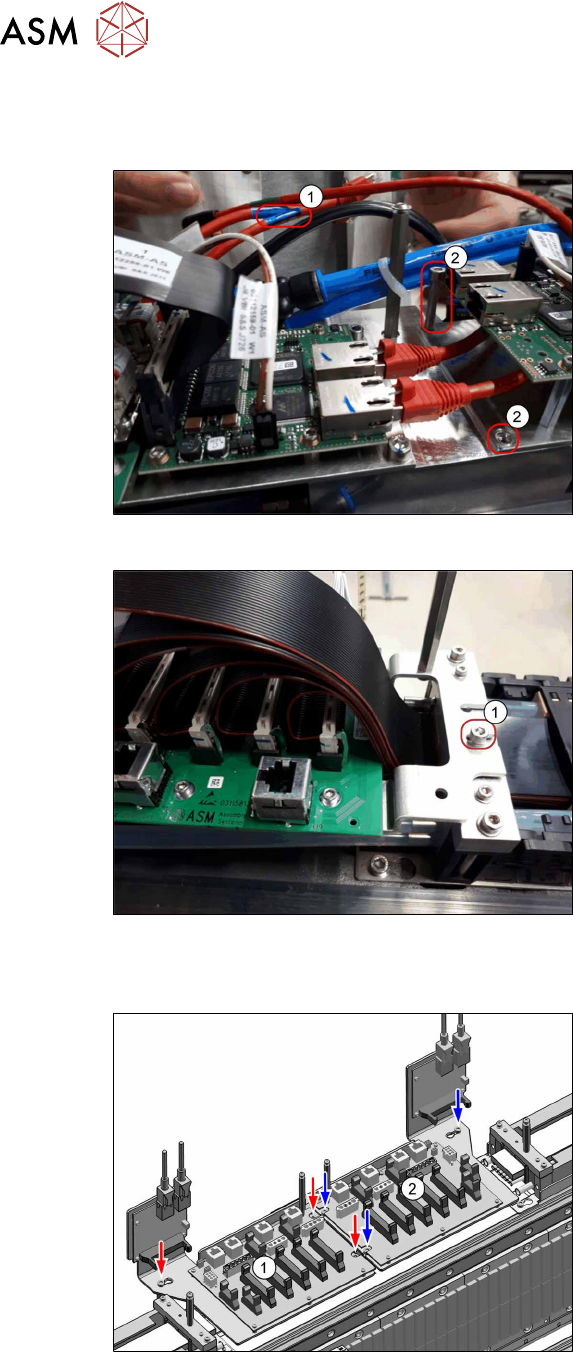

Abb.18: Kabel abziehen (SIPLACETX2iV1)
► Stecken Sie die GigE-Kabel(1) vom
VBI ab.
► Entfernen Sie die beiden Schrau-
ben(2).
Abb.19: Schraube lockern (SIPLACETX2iV1)
► Lockern Sie die Schraube(1) (nicht
entfernen).
► Legen Sie das Schlepp-Interface zur
Seite, so dass Sie den Pneumatikblock
gut erreichen können.
SIPLACE TX V2:
Abb.20: Kabel abziehen (SIPLACETX2V2)
Schlepp-Interface und VBI sind jeweils auf
derselben Montageplatte montiert. Nur die
Montageplatte wird demontiert, die Platinen
können auf der Montageplatte verbleiben.
► Demontieren Sie die Montageplatte von
Schlepp-Interface(2) (3Schrauben).
► Legen Sie die Montageplatte mit
Schlepp-Interface und VBI zur Seite.
Stecken Sie ggf. dazu die GigE-Kabel
des VBI ab. Stellen Sie sicher dass Sie
die Kabel später wieder eindeutig
zuordnen können.
3 Einbau
3.2 Verschlauchung am Pneumatikblock anpassen
Assembly Instructions / Montageanleitung SIPLACE TX2i V1 SIPLACE TX2 V2 Option Mixed-Mode 01/2019 29
SIPLACE TX V1 und V2:

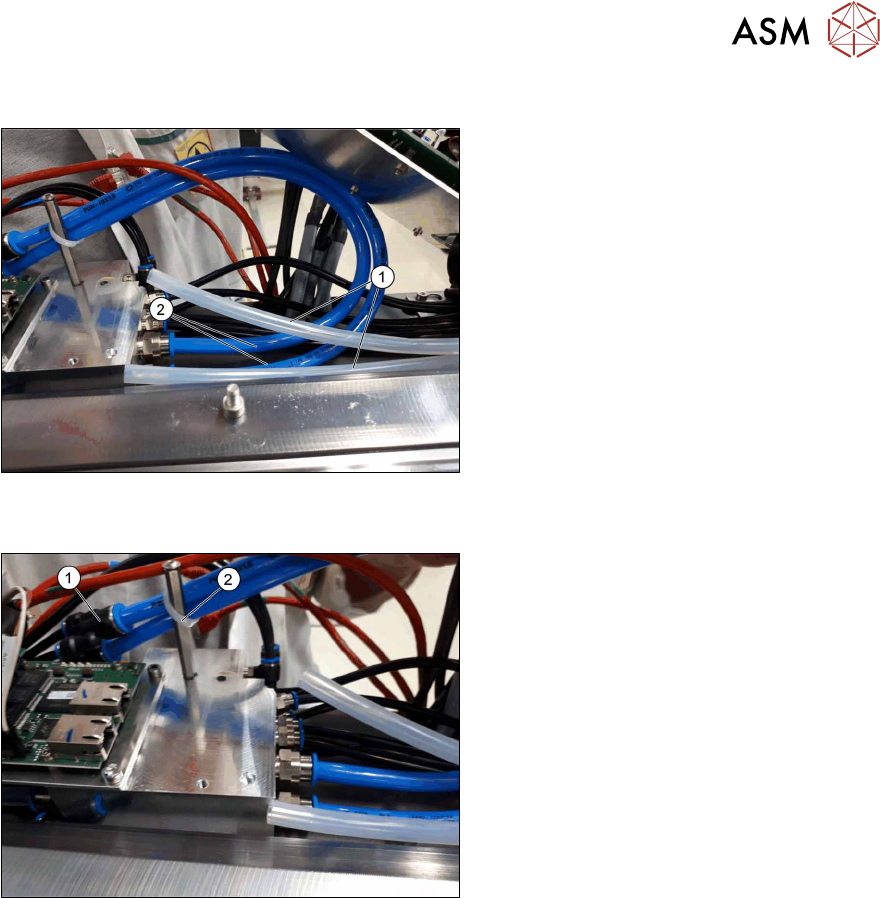

Abb.21: Schläuche umbauen (SIPLACETX2iV1)
► Entfernen Sie die beiden transparenten
Camozzi-Schläuche(1) vom Pneuma-
tikblock.
Legen Sie diese Schläuche neben den
Pneumatikblock und sichern Sie die
Schläuche mit Kabelbindern. Die
Schläuche dürfen nirgends scheuern
oder in den Verfahrbereich der Portale
ragen.
► Nehmen Sie den Pneumatikschlauch
aus dem Nachrüstkit und schneiden
Sie den Schlauch in zwei gleich lange
Stücke (je ca. 52cm).
► Stecken Sie die beiden Schlauch-
stücke(2) an den Pneumatikblock
(anstelle der zuvor entfernten Camozzi-
Schläuche).
Abb.22: Schläuche montieren (SIPLACETX2iV1)
► Stecken Sie die beiden Y-Stücke an
das andere Ende der Pneumatikschläu-
che(1).
► SIPLACE TX V1: Sichern Sie beide
Pneumatikschläuche am Stehbolzen
mit einem Kabelbinder(2).
► SIPLACE TX V2: Führen Sie die bei-
den Schläuche neben dem Pneumatik-
verteiler zum jeweiligen Kabelschlepp
(hier zum Kabelschlepp von Portal1).
► Sichern Sie die beiden Schläuche mit
Kabelbindern, so dass diese nicht in
den Verfahrbereich der Portale ragen.
► Montieren Sie die Montageplatte mit
Schlepp-Interface und VBI.
