3 Einbau
3.2 Verschlauchung am Pneumatikblock anpassen
Assembly Instructions / Montageanleitung SIPLACE TX2i V1 SIPLACE TX2 V2 Option Mixed-Mode 01/2019 31
SIPLACE TX V1 und V2:
Abb.26: Schläuche umstecken (SIPLACETX2iV1)
► Ziehen Sie die fünf schwarzen Schläu-
che(1) (1bis5 vom 7‑fach-Schlauch)
vom Pneumatikblock ab(2).
► Schließen Sie die Schläuche1 bis4 an
die Y‑Stücke(3) an.
Ggf. muss der 7-fach-Schlauch dazu
vereinzelt werden.
► Verschließen Sie den Pneumatikblock
mit fünf Stopfen QSC‑6H(2) aus dem
Nachrüstpaket.
► Verschließen Sie den Schlauch5(4)
(7‑fach-Schlauch) mit einer Steckver-
bindung QS‑6(1) und dem Stopfen
QSC‑6H(2) aus dem Nachrüstkit.
► Montieren Sie die Montageplatte mit
Schlepp-Interface und VBI.

3 Einbau
3.2 Verschlauchung am Pneumatikblock anpassen
32 Assembly Instructions / Montageanleitung SIPLACE TX2i V1 SIPLACE TX2 V2 Option Mixed-Mode 01/2019
3.2.3 Abdeckung des Schlepp-Interface montieren
SIPLACE TX V1:

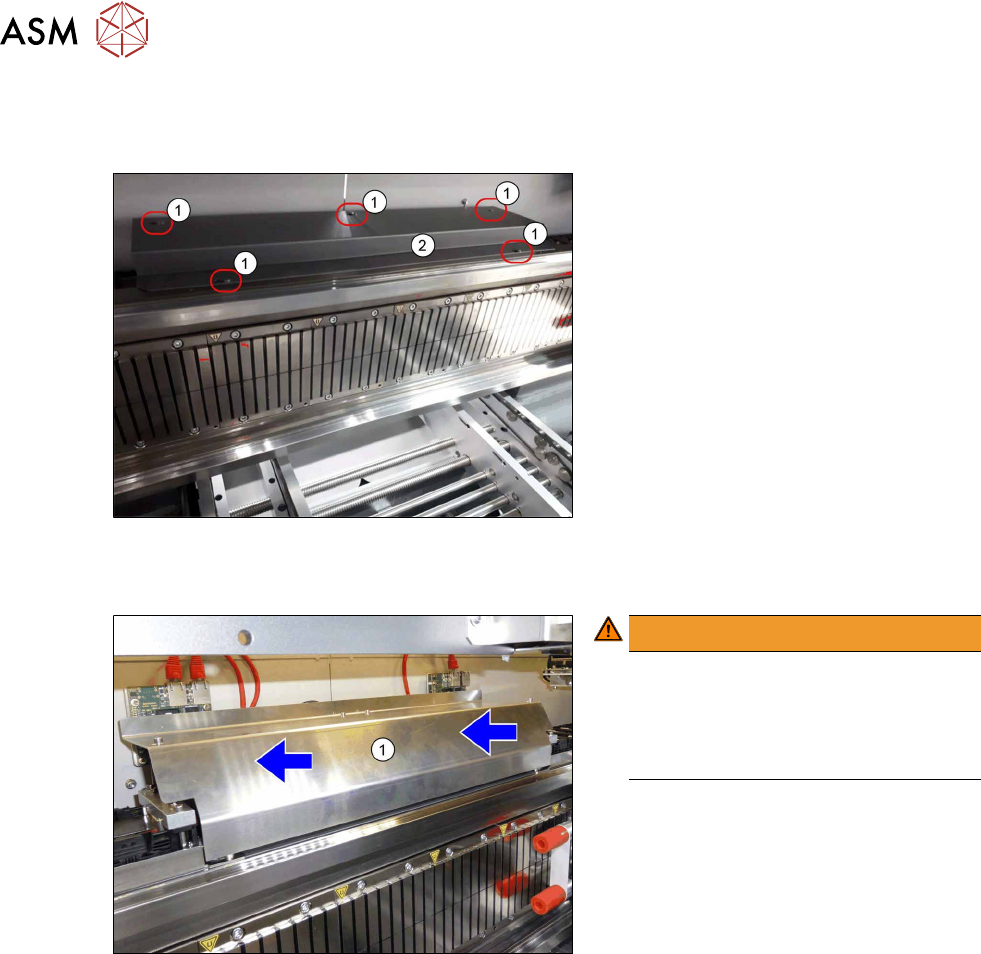

Abb.27: Abdeckung über Schlepp-Interface 1 und2
► Montieren Sie mit fünf Schrauben(1)
die Abdeckung(2) über Schlepp-Inter-
face1 und2.
ð Damit ist der Einbau des Umbau-
satzes Pneumatik abgeschlossen.
SIPLACE TX V2:
Abb.28: Abdeckung montieren
WARNUNG!
Crashgefahr!
Stellen Sie sicher dass die
Abdeckung(1) nicht vorsteht.
Ansonsten kann es zu einer Kollision
mit dem Portal kommen.
.
► Bevor Sie die Abdeckung festschrau-
ben schieben Sie diese ganz nach hin-
ten.
► Befestigen Sie die Abdeckung zuerst
mit den äußeren, dann mit den beiden
inneren Schrauben.

3 Einbau
3.3 Vakuumpumpe anschließen
Assembly Instructions / Montageanleitung SIPLACE TX2i V1 SIPLACE TX2 V2 Option Mixed-Mode 01/2019 33
3.3 Vakuumpumpe anschließen
► Wenn noch keine Vakuumpumpe eingebaut ist, dann bauen Sie diese jetzt ein. Lesen Sie
dazu die Montageanleitung.
●
Montageanleitung "Option Vakuumpumpe SIPLACE TX V1/V2-Serie" [DE+EN:00198147‑xx]
3.3.1 Vakuum-Regulierventil einbauen
Abb.29: Vakuum-Regulierventil eingebaut
(SIPLACETX2iV1)
Abb.30: Vakuum-Regulierventil eingebaut
(SIPLACETX2V2)
► Entfernen Sie die Schlauchtülle
N‑3/4‑P‑19(1) vom Filter der Vakuum-
pumpe.
VORSICHT!
Dichten Sie alle Verschraubungen
mit Loctite55 ab.
Siehe auch 3.1 "Abdichten von Pneu-
matik-Schraubverbindungen" [}23]
.
► Schrauben Sie die Schlauchtülle(1) an
die linke Seite des T‑Stücks3/4".
► Schrauben Sie den Doppelnip-
pel3/4"(2) an die rechte Seite des
T‑Stücks.
► Schrauben Sie das Vakuum-Regulier-
ventil Becker ST613‑0‑2
[03109300‑xx](3) in das T-Stück.
