3 Einbau
3.3 Vakuumpumpe anschließen
Assembly Instructions / Montageanleitung SIPLACE TX2i V1 SIPLACE TX2 V2 Option Mixed-Mode 01/2019 33
3.3 Vakuumpumpe anschließen
► Wenn noch keine Vakuumpumpe eingebaut ist, dann bauen Sie diese jetzt ein. Lesen Sie
dazu die Montageanleitung.
●
Montageanleitung "Option Vakuumpumpe SIPLACE TX V1/V2-Serie" [DE+EN:00198147‑xx]
3.3.1 Vakuum-Regulierventil einbauen

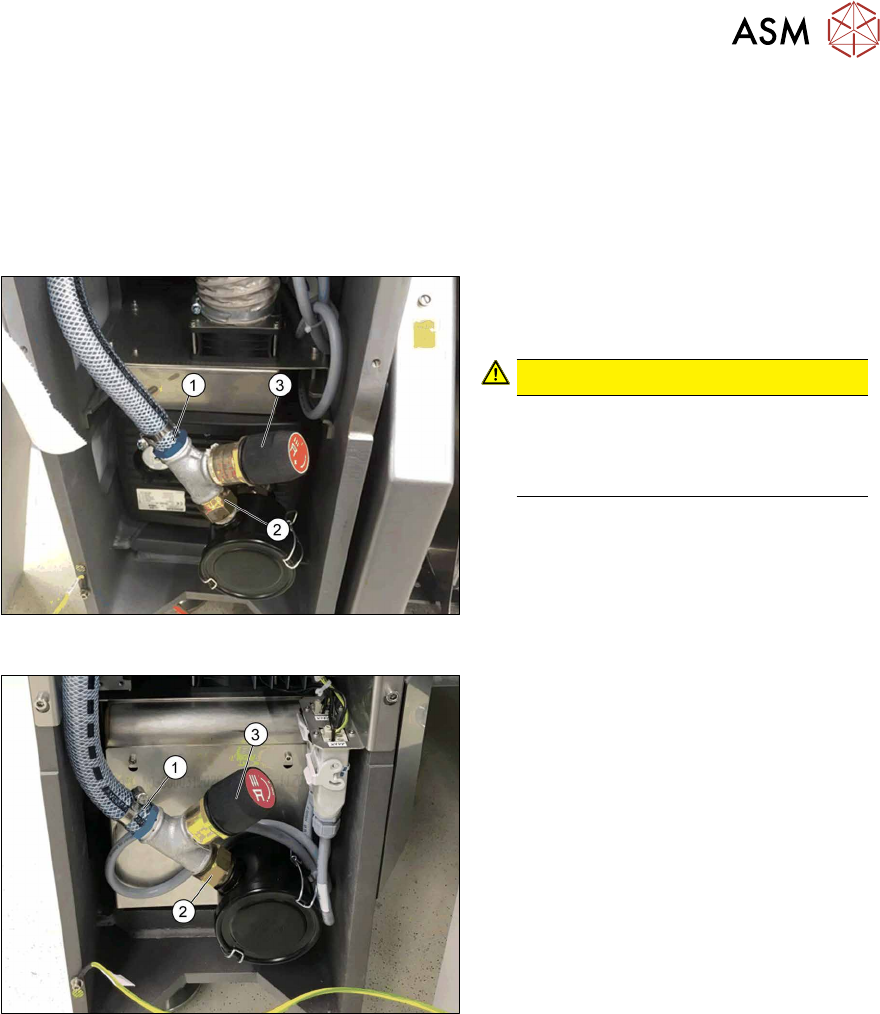

Abb.29: Vakuum-Regulierventil eingebaut
(SIPLACETX2iV1)
Abb.30: Vakuum-Regulierventil eingebaut
(SIPLACETX2V2)
► Entfernen Sie die Schlauchtülle
N‑3/4‑P‑19(1) vom Filter der Vakuum-
pumpe.
 VORSICHT!
Dichten Sie alle Verschraubungen
mit Loctite55 ab.
Siehe auch 3.1 "Abdichten von Pneu-
matik-Schraubverbindungen" [}23]
.
► Schrauben Sie die Schlauchtülle(1) an
die linke Seite des T‑Stücks3/4".
► Schrauben Sie den Doppelnip-
pel3/4"(2) an die rechte Seite des
T‑Stücks.
► Schrauben Sie das Vakuum-Regulier-
ventil Becker ST613‑0‑2
[03109300‑xx](3) in das T-Stück.
3 Einbau
3.3 Vakuumpumpe anschließen
34 Assembly Instructions / Montageanleitung SIPLACE TX2i V1 SIPLACE TX2 V2 Option Mixed-Mode 01/2019
3.3.2 Vakuumpumpe anschließen (SIPLACE TX2i V1)

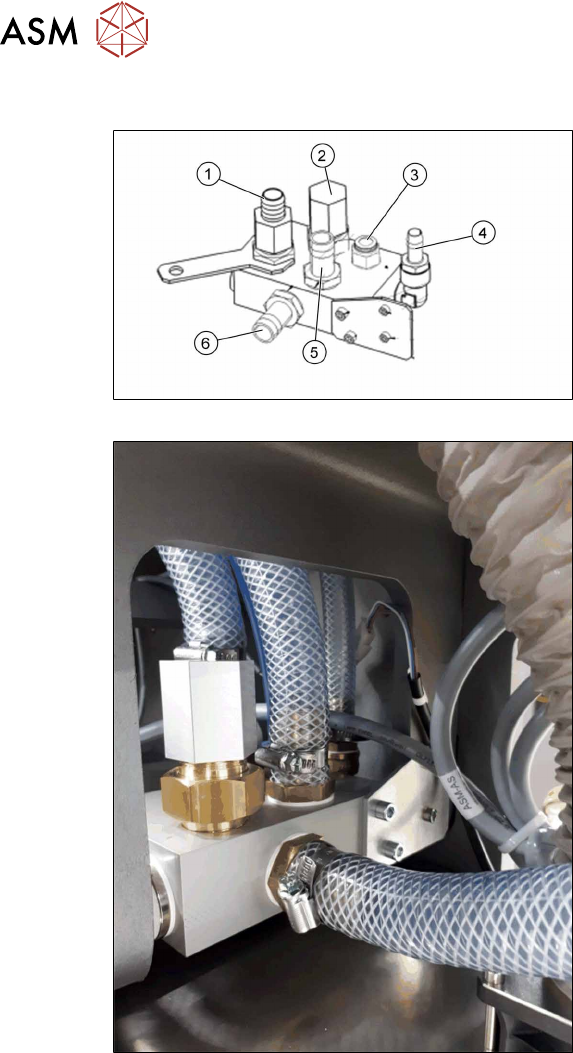

Abb.31: Anschlüsse Pneumatikblock R2
Abb.32: Pneumatikblock umgebaut
Der Pneumatikblock R2 befindet sich über
der Vakuumpumpe.
1. Vakuumanschluss Haltekreis
2. Druckluftanschluss Haltekreis
3. Druckluft zum Bestückkreis Kopf1
und2
4. Eingang Druckluft vom proportional
Ventil 4,85bar
5. Vakuum Haltekreis
4x Camozzi-Schlauch zum Druckluft-
verteiler
6. Schlauch Vakuumpumpe
[03113441‑xx]
► Für den Betrieb mit Vakuumpumpe im
Mixed-Mode muss der Schlauch vom
Vakuumanschluss(1) auf den Druck-
luftanschluss(2) montiert werden.
3 Einbau
3.3 Vakuumpumpe anschließen
Assembly Instructions / Montageanleitung SIPLACE TX2i V1 SIPLACE TX2 V2 Option Mixed-Mode 01/2019 35
3.3.3 Vakuumpumpe anschließen (SIPLACE TX2 V2)
Übersicht Anschlüsse – Ausgangssituation Druckluftbetrieb

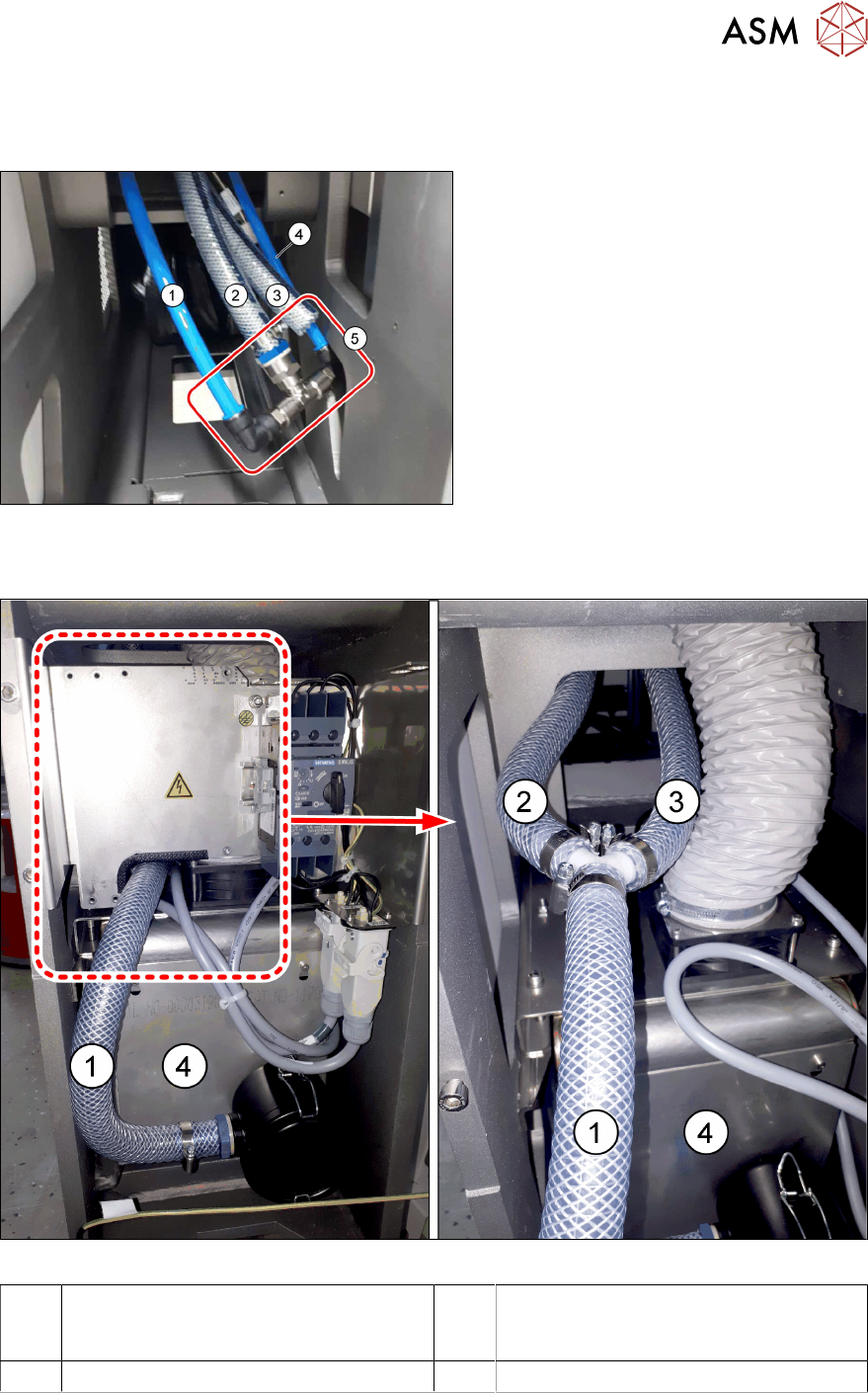

Abb.33: Anschlüsse bei Druckluftbetrieb
1. Pneumatikschlauch vom Proportional-
ventil (Druckluft)
2. Gewebeschlauch zum Pneumatikblock
Bezeichnung: Druckluft/Vakuum
→ 7-fach-Schlauch für Druckluft Halte-
kreis (beide Portale)
3. Gewebeschlauch zum Pneumatikblock
Dieser Gewebeschlauch wird nur bei
installierter Vakuumpumpe verwendet.
4. Pneumatikschlauch zum Pneumatik-
block
(für Bestückkreis)
5. Aufrüstsatz 2 Pneumatik [03162637‑xx]
Übersicht Anschlüsse – Ausgangssituation Vakuumbetrieb
Abb.34: Anschlüsse bei Vakuumbetrieb
1 Gewebeschlauch zur Vakuumpumpe 2 Gewebeschlauch zum Pneumatikblock
Bezeichnung: Druckluft/Vakuum
→ für Vakuum Haltekreis (beide Portale)
3 Gewebeschlauch zum Pneumatikblock 4 Vakuumpumpe
