3 Einbau 3.3 Vakuumpumpe anschließen Assembly Instructions / Montageanleitung SIPLACE TX2i V1 SIPLACE TX2 V2 Option Mixed-Mode 01/2019 35 3.3.3 Vakuumpumpe anschließen (SIPLACE TX2 V2) Übersicht Anschlüsse – Ausgangssitu…
3 Einbau
3.3 Vakuumpumpe anschließen
34 Assembly Instructions / Montageanleitung SIPLACE TX2i V1 SIPLACE TX2 V2 Option Mixed-Mode 01/2019
3.3.2 Vakuumpumpe anschließen (SIPLACE TX2i V1)
Abb.31: Anschlüsse Pneumatikblock R2
Abb.32: Pneumatikblock umgebaut
Der Pneumatikblock R2 befindet sich über
der Vakuumpumpe.
1. Vakuumanschluss Haltekreis
2. Druckluftanschluss Haltekreis
3. Druckluft zum Bestückkreis Kopf1
und2
4. Eingang Druckluft vom proportional
Ventil 4,85bar
5. Vakuum Haltekreis
4x Camozzi-Schlauch zum Druckluft-
verteiler
6. Schlauch Vakuumpumpe
[03113441‑xx]
► Für den Betrieb mit Vakuumpumpe im
Mixed-Mode muss der Schlauch vom
Vakuumanschluss(1) auf den Druck-
luftanschluss(2) montiert werden.
3 Einbau
3.3 Vakuumpumpe anschließen
Assembly Instructions / Montageanleitung SIPLACE TX2i V1 SIPLACE TX2 V2 Option Mixed-Mode 01/2019 35
3.3.3 Vakuumpumpe anschließen (SIPLACE TX2 V2)
Übersicht Anschlüsse – Ausgangssituation Druckluftbetrieb
Abb.33: Anschlüsse bei Druckluftbetrieb
1. Pneumatikschlauch vom Proportional-
ventil (Druckluft)
2. Gewebeschlauch zum Pneumatikblock
Bezeichnung: Druckluft/Vakuum
→ 7-fach-Schlauch für Druckluft Halte-
kreis (beide Portale)
3. Gewebeschlauch zum Pneumatikblock
Dieser Gewebeschlauch wird nur bei
installierter Vakuumpumpe verwendet.
4. Pneumatikschlauch zum Pneumatik-
block
(für Bestückkreis)
5. Aufrüstsatz 2 Pneumatik [03162637‑xx]
Übersicht Anschlüsse – Ausgangssituation Vakuumbetrieb
Abb.34: Anschlüsse bei Vakuumbetrieb
1 Gewebeschlauch zur Vakuumpumpe 2 Gewebeschlauch zum Pneumatikblock
Bezeichnung: Druckluft/Vakuum
→ für Vakuum Haltekreis (beide Portale)
3 Gewebeschlauch zum Pneumatikblock 4 Vakuumpumpe
3 Einbau
3.3 Vakuumpumpe anschließen
36 Assembly Instructions / Montageanleitung SIPLACE TX2i V1 SIPLACE TX2 V2 Option Mixed-Mode 01/2019
Übersicht Anschlüsse – Mixed-Mode (nach dem Umbau)

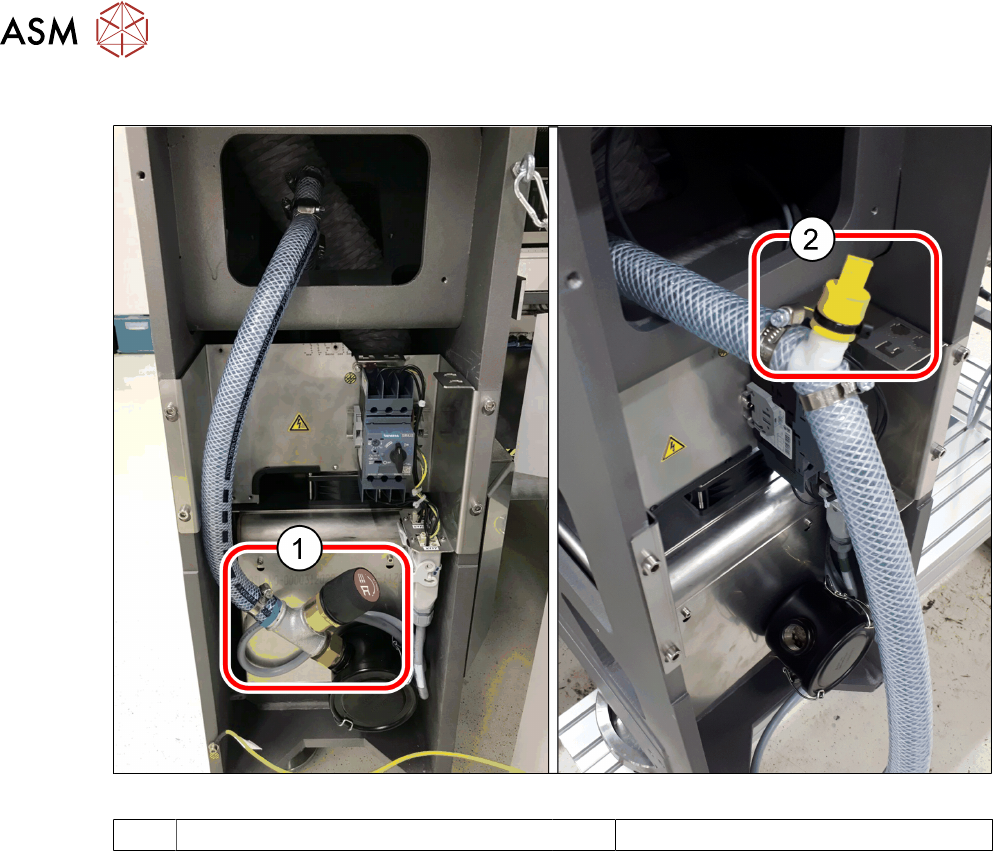

Abb.35: Anschlüsse bei Mixed-Mode
1 Vakuumregulierventil [03162136‑xx] 2 Griffkappe [03210738‑xx]
