3 Einbau
3.3 Vakuumpumpe anschließen
Assembly Instructions / Montageanleitung SIPLACE TX2i V1 SIPLACE TX2 V2 Option Mixed-Mode 01/2019 37
Vorgehensweise

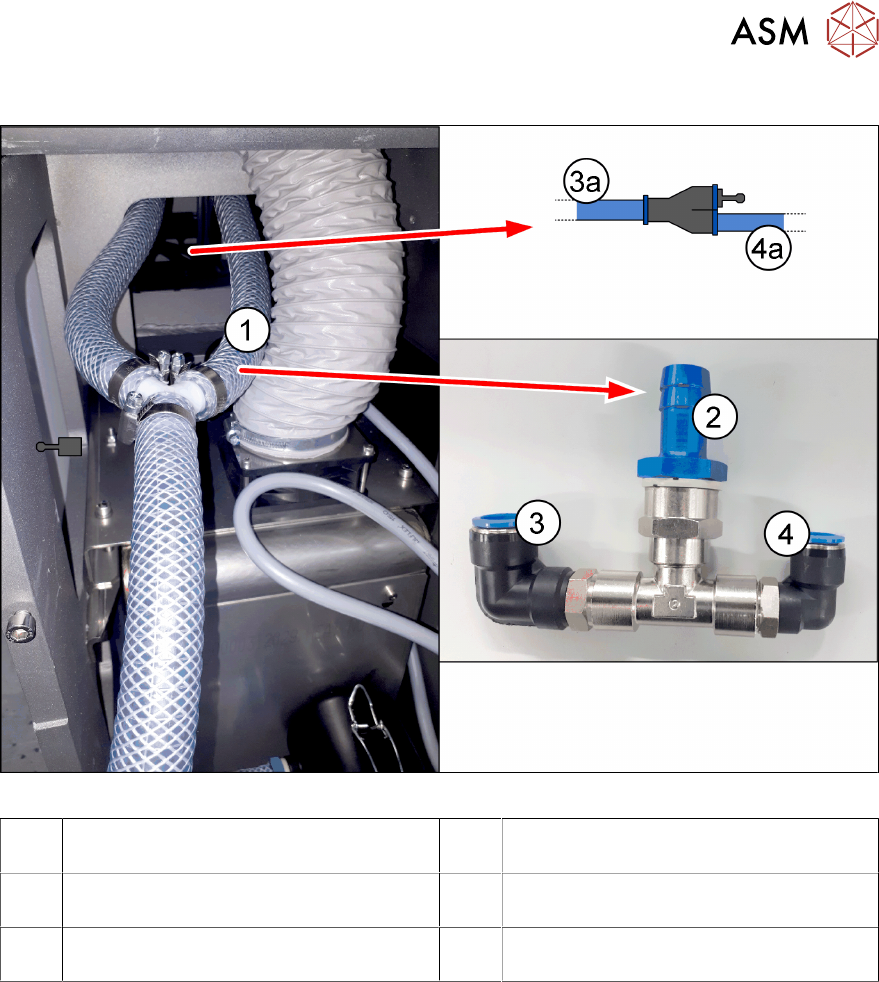

Abb.36: Verschlauchung der Vakuumpumpe anpassen
1 Gewebeschlauch zum Pneumatikblock 2 Anschluss für Gewebeschlauch zum
Pneumatikblock
3 Pneumatikschlauch PUN16, vom Propor-
tionalventil (Druckluft)
4 Pneumatikschlauch PUN12, Bestück-
kreis zum Pneumatikblock
3a Pneumatikschlauch vom Proportional-
ventil (Druckluft)
4a Pneumatikschlauch zum Pneumatikblock
(für Bestückkreis)
► Ziehen Sie den Schlauch(1) vom Y-Stück ab und verbinden Sie diese mit dem Anschluss(2)
des "Aufrüstsatzes 2 Pneumatik" [03162637‑xx].
► Ziehen Sie die beiden Schläuche (3a) und (4a) hinter der Vakuumpumpe aus dem Maschinen-
ständer. Die beiden Schläuche sind durch ein Y-Stück verbunden.
► Stecken Sie den Schlauch (3a) an Anschluss(3).
► Stecken Sie den Schlauch (4a) an Anschluss(4).
3 Einbau
3.4 BE-Einzug (COT-i) umbauen
38 Assembly Instructions / Montageanleitung SIPLACE TX2i V1 SIPLACE TX2 V2 Option Mixed-Mode 01/2019

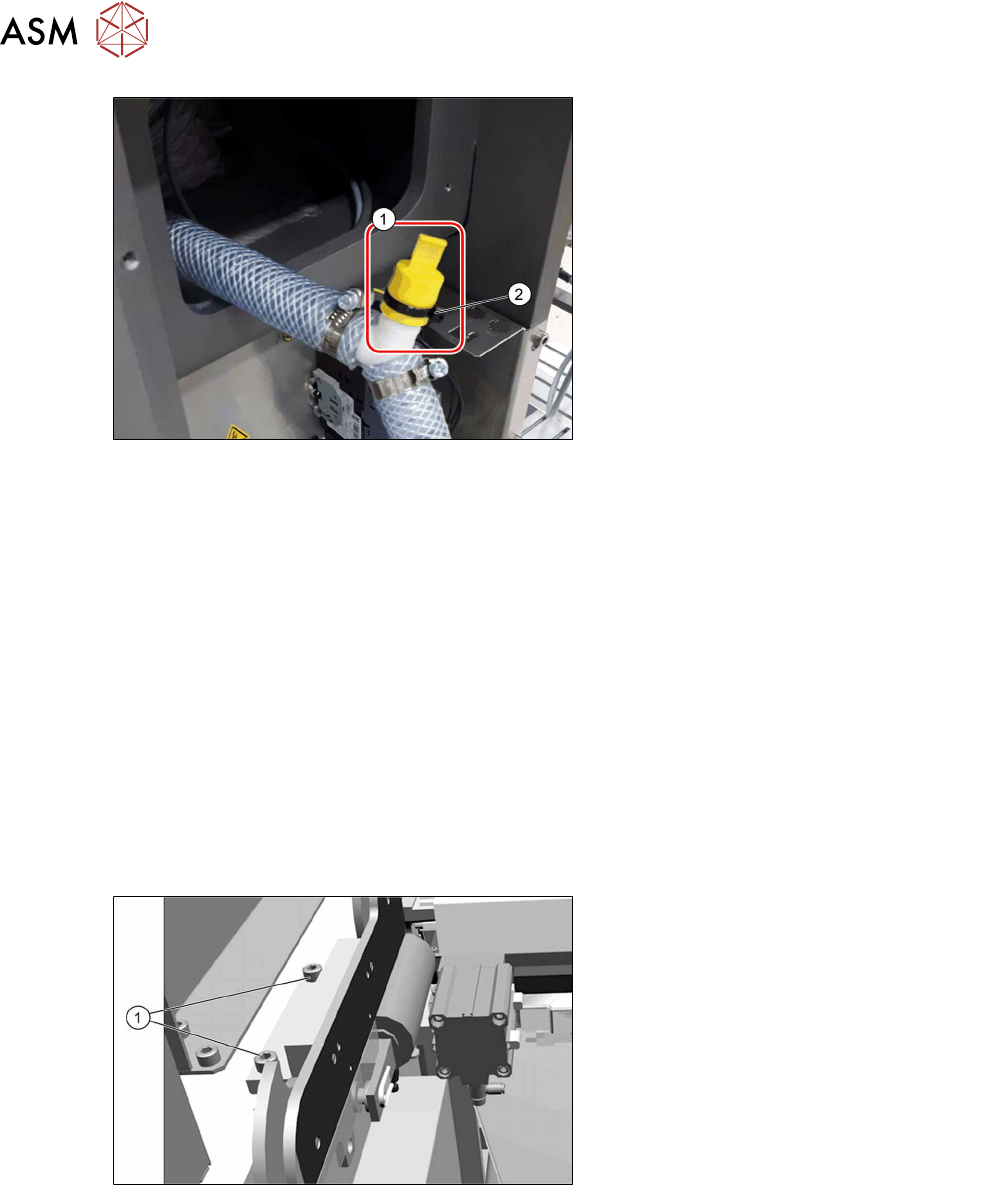

Abb.37: Griffkappe
► Verschließen Sie den offenen
Anschluss am Y‑Stück mit der Griff-
kappe(1).
Sichern Sie die Griffkappe mit einem
Kabelbinder(2).
Sehen Sie dazu auch...
2 3.2.2 "Pneumatikblock zugänglich machen und Verschlauchung anpassen" [}25]
3.4 BE-Einzug (COT-i) umbauen
Der Pipettenwechsler und die Pipettenstation auf der Stellplatzseite des SIPLACE CPP-Kopfes
müssen tiefer gesetzt werden. Dazu ist der Umbau des BE-Einzugs notwendig. Ansonsten kommt
es zu einer Kollision mit dem Pipettenschaft der CPP-Pipetten und dem SIPLACE C&P20x-Kopf!
Dazu werden die Halter links und rechts des Pipettenwechslers sowie der Halter für die Pipetten-
station getauscht. Gehen Sie dazu wie folgt vor (amBeispiel SIPLACETXV1):
Siehe auch:
SIPLACE TX2i V1: 4.1.2.3 "Zentraleinheit und Hebemechanik des BE-Einzugs (COT‑i) tau-
schen" [}45]
SIPLACE TX2 V2:
4.1.3.3 "BE-Einzug (COT‑i) tauschen" [}60]
Abb.38: Hebemechanismus am BE-Einzug
► Entfernen Sie die beiden Schrauben(1)
jeweils an der linken und rechten Seite
des Hebemechanismus des
BE‑Einzugs.
Der Hebemechanismus kann bei
Bedarf auch komplett ausgebaut
werden.
3 Einbau
3.4 BE-Einzug (COT-i) umbauen
Assembly Instructions / Montageanleitung SIPLACE TX2i V1 SIPLACE TX2 V2 Option Mixed-Mode 01/2019 39

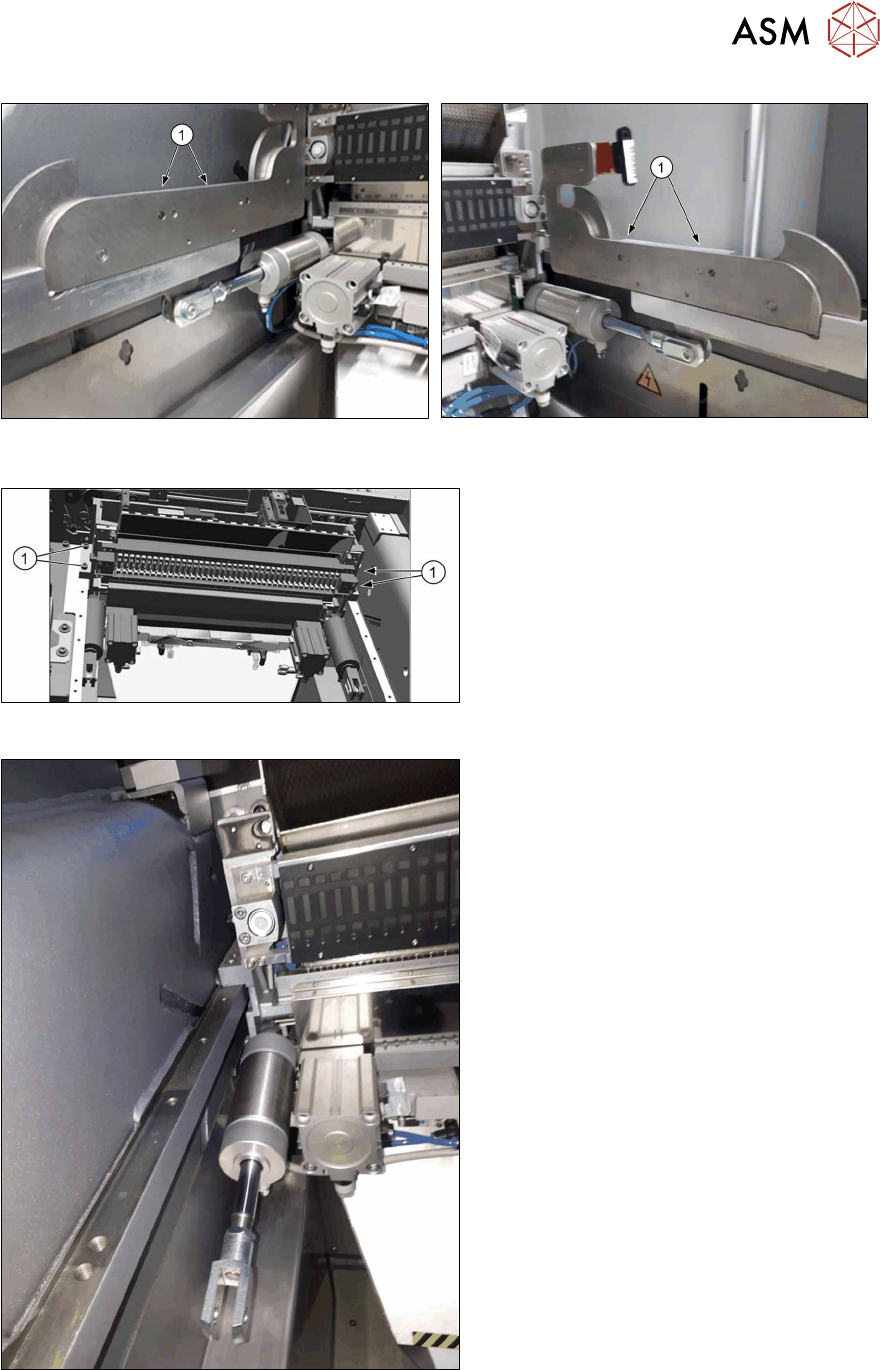

Abb.39: Zwei Schrauben (1) an der linken Seite des He-
bemechanismus am BE‑Einzug
Abb.40: Zwei Schrauben (1) an der rechten Seite des
Hebemechanismus am BE‑Einzug
Abb.41: FCU- Zentraleinheit
► Entfernen Sie die beiden Schrauben
jeweils links und rechts an der FCU-
Zentraleinheit (1).
Abb.42: BE-Einzug vorziehen
► Ziehen Sie nun den gesamten
BE‑Einzug nach vorne, um an die
Haltewinkel zu gelangen.
Die Haltewinkel sind an der Rückseite
der FCU-Zentraleinheit verschraubt.
