4 Anhang 4.1 Auszüge aus der Serviceanleitung Assembly Instructions / Montageanleitung SIPLACE TX2i V1 SIPLACE TX2 V2 Option Mixed-Mode 01/2019 43 4 Anhang 4.1 Auszüge aus der Serviceanleitung Die folgenden Kapitel sind …
3 Einbau
3.5 Abschließende Arbeiten durchführen
42 Assembly Instructions / Montageanleitung SIPLACE TX2i V1 SIPLACE TX2 V2 Option Mixed-Mode 01/2019
4 Anhang
4.1 Auszüge aus der Serviceanleitung
Assembly Instructions / Montageanleitung SIPLACE TX2i V1 SIPLACE TX2 V2 Option Mixed-Mode 01/2019 43
4 Anhang
4.1 Auszüge aus der Serviceanleitung
Die folgenden Kapitel sind Auszüge aus der Serviceanleitung Ihrer Maschine. Dort finden Sie ggf.
weitere Informationen.
●
Serviceanleitung SIPLACE TX-Serie V1 [DE:00198149‑xx] [EN:00198150‑xx]
●
Serviceanleitung SIPLACE TX-Serie V2 [DE:00198538‑xx] [EN:00198539‑xx]
4.1.1 Schlepp-Interface tauschen
4.1.2 SIPLACE TX V1
4.1.2.1 Schlepp-Interface tauschen
Teile, Hilfsmittel und Werkzeug
●
Schlepp-Interface 1 [03115810-xx]
●
Schlepp-Interface 2 [03115814-xx]
HINWEIS
SIPLACE TX micron-Machinen
Für SIPLACE TX micron-Maschinen muss der Funktionsstand des Schlepp-Interface
mindestens -02 sein.
Übersicht

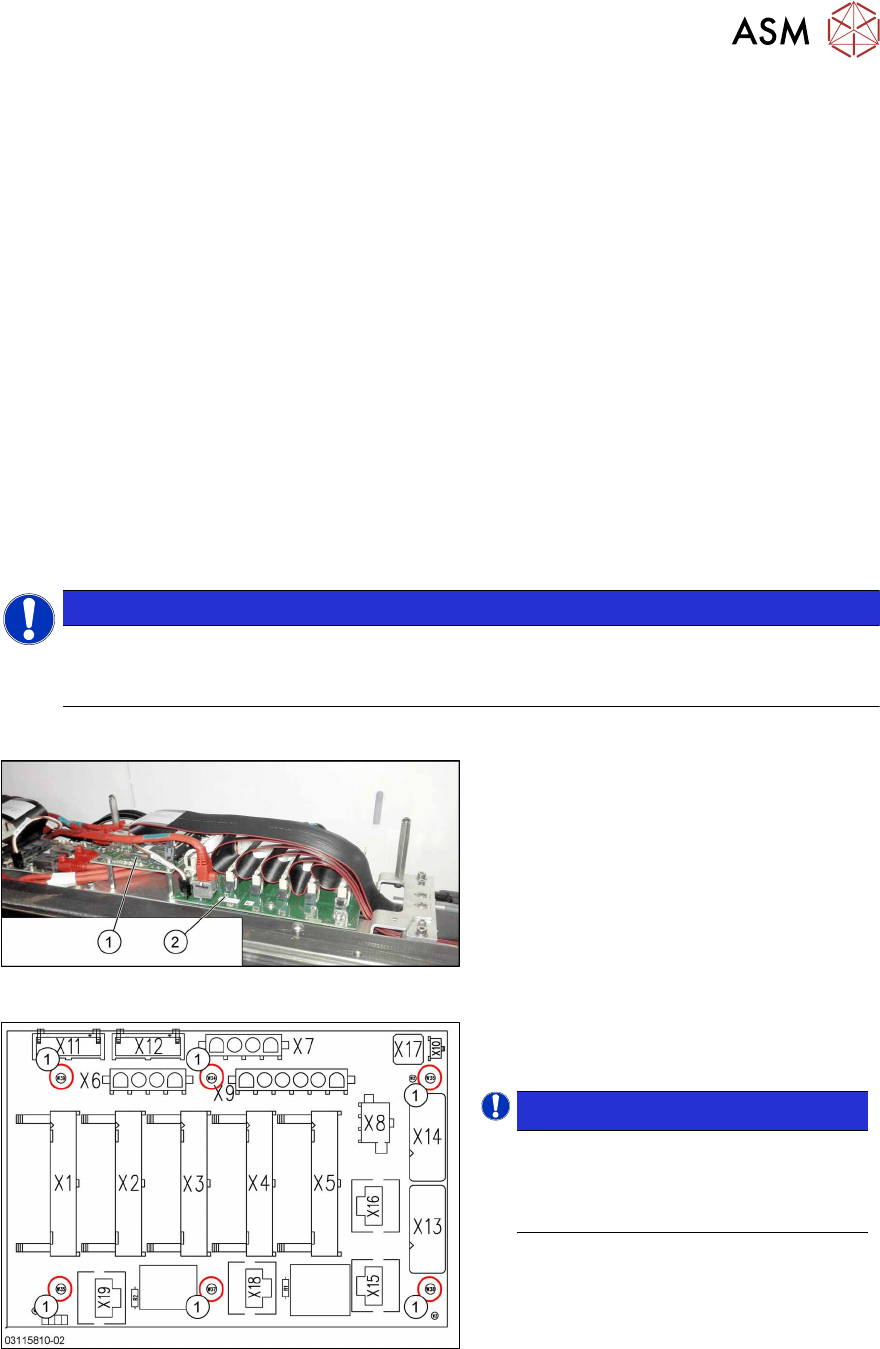

Abb.46: Vision-Base-Interface und Schlepp-Interface
1. Vision-Base-Interface (VBI)
2. Schlepp-Interface
Abb.47: Schlepp-Interface
Schlepp-Interface [03115810-xx]
1. Sechs Befestigungsschrauben
HINWEIS!
Spiegelverkehrtes Layout
Die beiden Schlepp-Interfaces haben
das gleiche, aber spiegelverkehrte
Layout.
.
4 Anhang
4.1 Auszüge aus der Serviceanleitung
44 Assembly Instructions / Montageanleitung SIPLACE TX2i V1 SIPLACE TX2 V2 Option Mixed-Mode 01/2019
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}11]

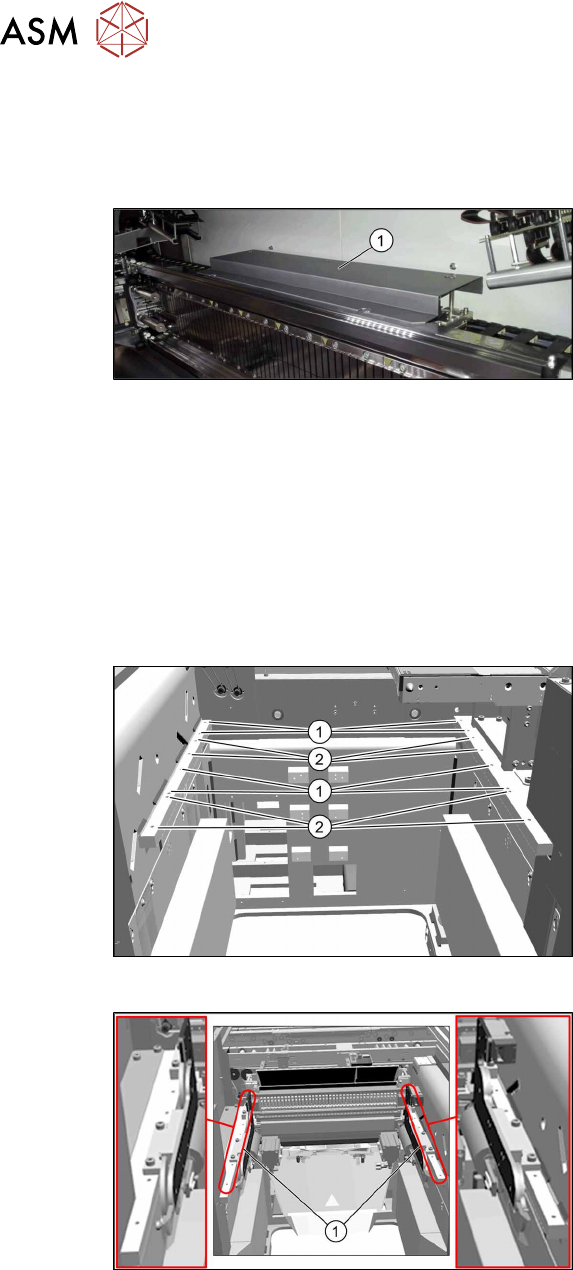

Abb.48: Abdeckung
► Entfernen Sie die Befestigungsschrau-
ben der Abdeckung(1) über dem
Schlepp-Interface und nehmen Sie die
Abdeckung ab.
► Stecken Sie alle elektrischen Verbindungen zum Schlepp-Interface ab. Markieren Sie sich
ggf. die Position, damit Sie diese später wieder eindeutig zuordnen können.
► Entfernen Sie die sechs Befestigungsschrauben des Schlepp-Interface und nehmen Sie es
aus der Maschine.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
4.1.2.2 Einbaupositionen BE-Einzug (Tischpositionen)
Abb.49: Einbaupositionen
Die inneren und äußeren Einbaupositionen
sind vom Maschinentyp abhängig.
An der SIPLACE TX-Serie gibt es folgende
Einbaupositionen:
1. BE-Einzug an innerer Position:
SIPLACE TX1, TX2: Stellplatz 2
SIPLACE TX2i: Stellplatz 1 und 2
2. BE-Einzug an äußerer Position:
SIPLACE TX1, TX2: Stellplatz 1
Abb.50: Beispiel: innere Position
Beispiel:
1. Zentraleinheit des BE-Einzugs (COTi)
installiert an innerer Position
