4 Anhang 4.1 Auszüge aus der Serviceanleitung Assembly Instructions / Montageanleitung SIPLACE TX2i V1 SIPLACE TX2 V2 Option Mixed-Mode 01/2019 49 Installation der Zentraleinheit Verfahren Sie für den Einbau in umgekehrt…
4 Anhang
4.1 Auszüge aus der Serviceanleitung
48 Assembly Instructions / Montageanleitung SIPLACE TX2i V1 SIPLACE TX2 V2 Option Mixed-Mode 01/2019
Zentraleinheit des BE-Einzugs (COT‑i) ausbauen
VORSICHT
Schweres Maschinenteil
Die Zentraleinheit des BE-Einzugs ist schwer. Zum Herausheben müssen Sie die Montage-
hilfe und eine geeignete Hebevorrichtung (Handkran etc.) verwenden.
Abb.57: Anschlüsse an der Zentraleinheit
► Stecken Sie alle Verbindungen zur
Zentraleinheit ab.
Abb.58: Befestigungsschrauben der Zentraleinheit
► Entfernen Sie die vier Befestigungs-
schrauben(1).
► Nehmen Sie die Zentraleinheit aus der
Maschine heraus.
4 Anhang
4.1 Auszüge aus der Serviceanleitung
Assembly Instructions / Montageanleitung SIPLACE TX2i V1 SIPLACE TX2 V2 Option Mixed-Mode 01/2019 49
Installation der Zentraleinheit
Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
► Falls erforderlich, bauen Sie das Schneidgerät und die FCU vom alten in den neuen
BE‑Einzug (COT‑i) um.
► Heben Sie den BE-Einzug (COT‑i) aus der Maschine. Verwenden Sie eine geeignete
Hebevorrichtung.
► Stecken Sie alle Kabel und Schläuche wieder an. Beachten Sie dazu ggf. die Wirkschaltplan-
mappe.
► Bringen Sie den BE-Einzug (COT‑i) in die endgültige Position am Maschinenständer.
Achten Sie darauf, dass Sie die Kabel und Schläuche nicht beschädigen.

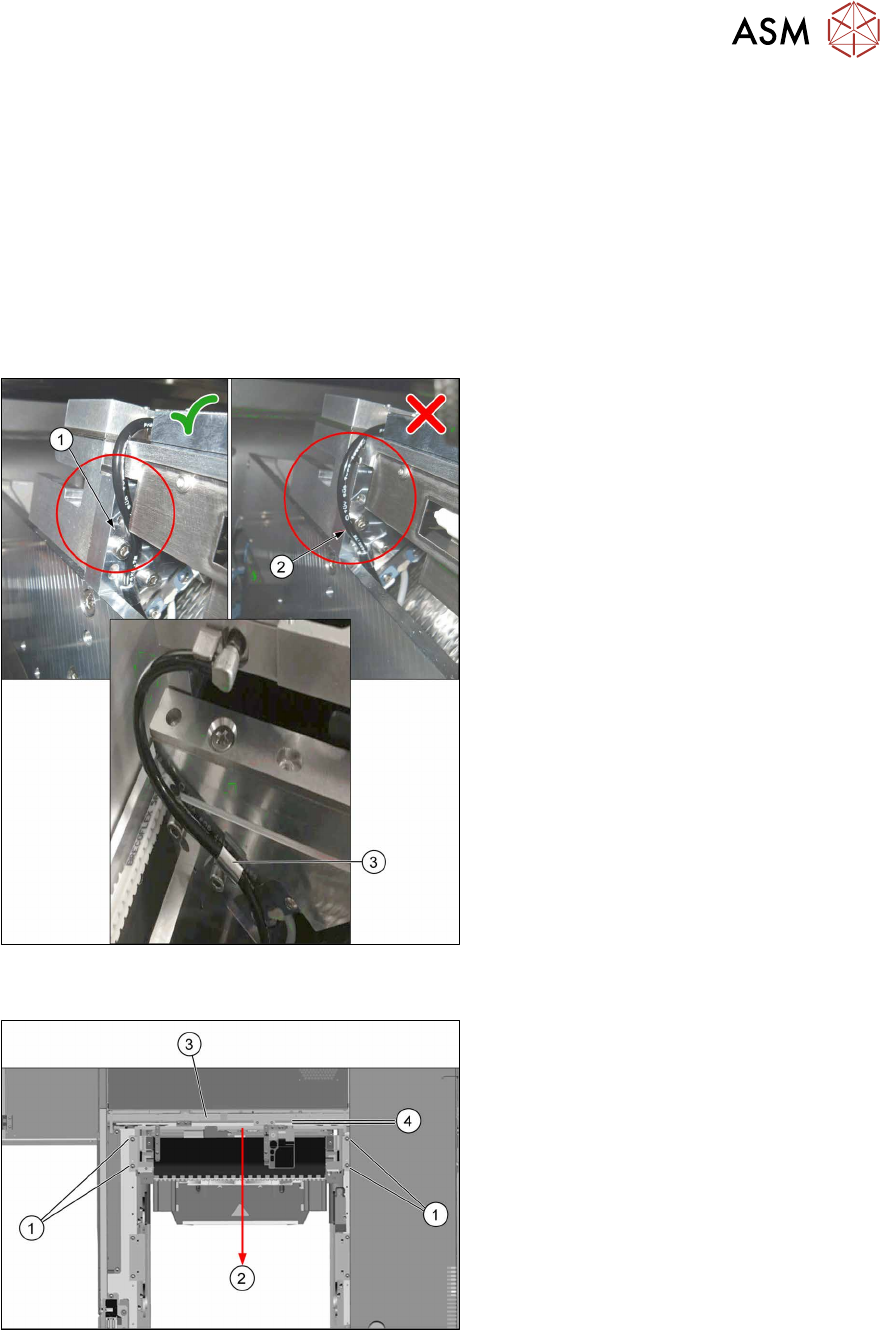

Abb.59: Schlauchführung der Luftversorgung für die Pipet-
tenstation
► Prüfen Sie die Schlauchführung der
Luftversorgung für die Pipettenstation:
1. Verschlauchung 1 wird empfohlen. Der
Schlauch verläuft hinter dem Schrau-
benkopf, so dass der Schlauch im Ver-
lauf das Transportband nicht berührt.
2. Verschlauchung 2 wird nicht empfoh-
len, da sie das Transportband berühren
und mit der Zeit abgeschnitten werden
könnte.
3. Verwenden Sie die Schlauchklemme.
Abb.60: Zentraleinheit fixieren (Draufsicht)
► Setzen Sie die vier Schrauben(1) ein
und ziehen Sie sie leicht an.
► Schieben Sie die Zentraleinheit auf die
äußere Seite der Maschine(2), um
einen maximalen Abstand(4) zur
Transportwange(3) sicherzustellen.
► Der weitere Einbau der Zentraleinheit erfolgt in umgekehrter Reihenfolge der obigen Anwei-
sungen.
4 Anhang
4.1 Auszüge aus der Serviceanleitung
50 Assembly Instructions / Montageanleitung SIPLACE TX2i V1 SIPLACE TX2 V2 Option Mixed-Mode 01/2019
Einbau der Hebemechanik

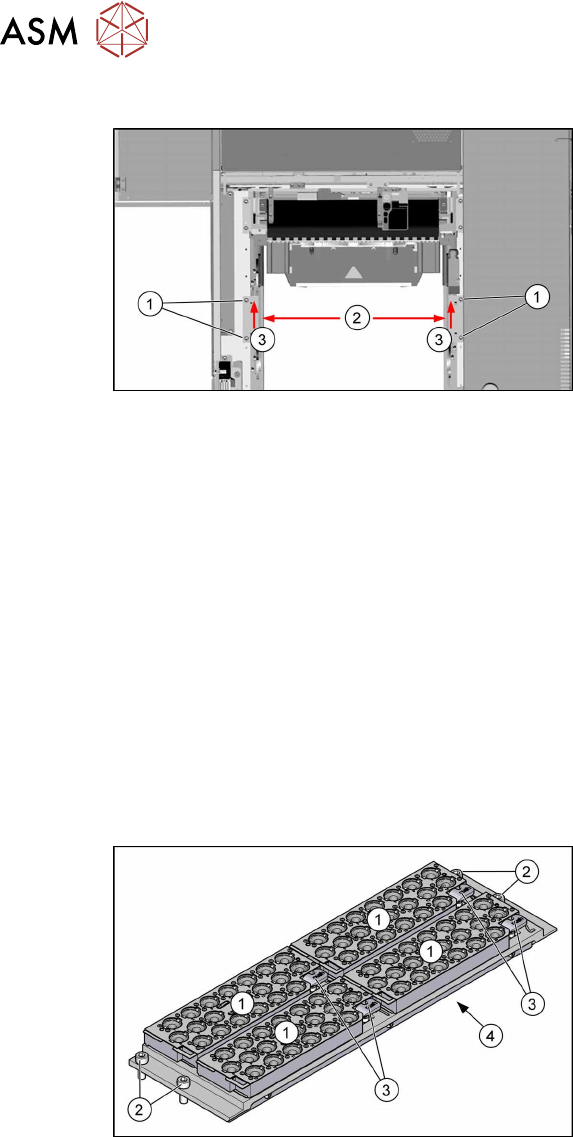

Abb.61: Hebemechanik einbauen
► Bauen Sie den Sicherheitsschalter an
der rechten Hebemechanik ein.
► Bringen Sie beide Hebemechaniken in
Position (links und rechts) und fixieren
Sie sie mit je zwei Schrauben(1).
► Bringen Sie beide Hebemechaniken in
die äußere Position(2) schieben Sie
sie auf die innere Seite(3) und ziehen
Sie die Schrauben an(1).
► Stecken Sie die Hebemechanik an den pneumatischen Zylindern an.
► Setzen Sie die Bolzen der Verriegelungsklappe ein und setzen Sie die Unterlegscheiben in
die korrekte Position. Beginnen Sie auf der Innenseite am BE-Einzug (COT‑i).
► Schließen Sie die Verriegelungsklappe, um die Verbindung zwischen der Hebemechanik und
dem Pneumatikzylinder zu fixieren.
► Führen Sie die notwendigen Kalibrierungen für den Stellplatz aus.
4.1.2.4 Pipettenwechsler tauschen
Teile, Hilfsmittel und Werkzeug
●
PPW Grundaufbau CPx/all komplett kurz [03103649-xx]
●
Ggf. PPW-Abstimmplatten [03021079-xx]
●
Tiefenmessschieber (300 mm) [03079617-xx]
Übersicht
Abb.62: Pipettenwechsler mit 4xxx-Magazinen
1. Vier Pipettenmagazine
2. Vier Befestigungsschrauben
3. Vier Kipphebel zur Entnahme der
Pipettenmagazine
4. Abdeckung auf der Unterseite
Unter der Abdeckung befindet sich die
komplette Elektronik und Pneumatik.
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}11]
► Entnehmen Sie alle Magazine.
► Entfernen Sie die vier Befestigungsschrauben.
► Stecken Sie die elektrischen und pneumatischen Verbindungen des Pipettenwechslers ab.
► Achten Sie darauf, die Auflagebleche nicht zu verlieren.
► Heben Sie den Pipettenwechsler vorsichtig aus der Maschine heraus.
