4 Anhang
4.1 Auszüge aus der Serviceanleitung
52 Assembly Instructions / Montageanleitung SIPLACE TX2i V1 SIPLACE TX2 V2 Option Mixed-Mode 01/2019
Einstellung
GEFAHR
Starke Permanentmagnetfelder
Beachten Sie die Sicherheitshinweise in Abschnitt 1.1.2 "Sicherheitshinweise zu Arbeiten
an starken Magnetfeldern" [}8].
► Bauen Sie den Pipettenwechsler aus.
4.1.3.4 "Pipettenwechsler tauschen" [}65]
4.1.2.4 "Pipettenwechsler tauschen" [}50]
► Achten Sie darauf, dass bei der folgenden Messung die Messschieberspitze für die Innen-
messung nicht die Magnetleiste berührt, da diese sonst verkratzen kann!
VORSICHT
Große Magnetkräfte
Legen Sie ggf. eine geeignete Kunststoffplatte zwischen Magnet und Messschieber.
► Setzen Sie den Messschieber(1) auf die Oberkante der oberen Linearführung(2) der
X‑Achse auf und messen Sie bis zur Auflagefläche des Pipettenwechslers(4).
► Halten Sie den Messschieber senkrecht.
► Das Einstellmaß(3) beträgt 277+/‑0,2mm.
(Abweichende Werte für Option Mixed-Mode siehe oben.)
Sie können die Höhe ggf. durch Entfernen oder Hinzufügen von PPW-Abstimmplatten
anpassen.
VORSICHT
Crashgefahr!
Legen Sie nicht zu viele Abstimmplatten unter.
► Kalibrieren Sie die Position des Pipettenwechslers.
4 Anhang
4.1 Auszüge aus der Serviceanleitung
Assembly Instructions / Montageanleitung SIPLACE TX2i V1 SIPLACE TX2 V2 Option Mixed-Mode 01/2019 53
4.1.2.5 Jumper am Pipettenwechsler
Übersicht

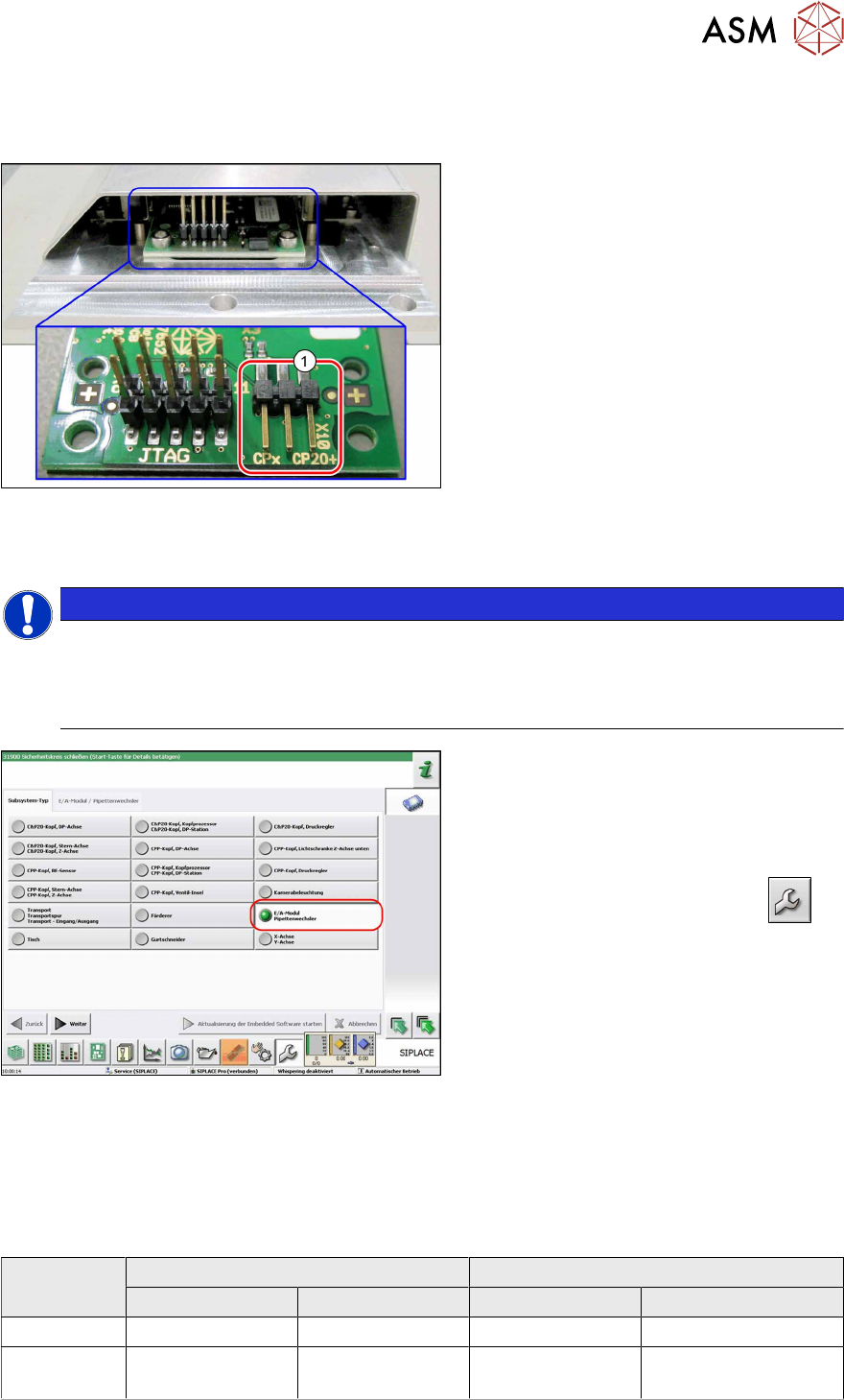

Abb.64: Jumper am Pipettenwechsler
1. Jumper X10
An folgenden Pipettenwechslern muss der
Jumper X10 eingestellt werden:
●
Pipettenwechsler Grundaufbau CPx/all
komplett - kurz [03103649-xx]
●
Pipettenwechsler Grundaufbau CPx/all
komplett - lang [03103514-xx]
Vorbereitung
HINWEIS
Vor dem Einbau
Bauartbedingt muss die Einstellung vor dem Einbau in die Maschine erfolgen.
► Wird der neue Pipettenwechsler als Ersatzteil in eine Maschine mit EA-Modul-Ansteu-
erung eingebaut, dann muss der Jumper immer auf Pin 1-2 umgesteckt werden.
Abb.65: EA-Modul-Ansteuerung prüfen
Um zu Überprüfen, ob eine Maschine mit
EA-Modul-Ansteuerung vorliegt gehen Sie
wie folgt vor:
► Wechseln Sie in die Bedienebene Ser-
vice.
► Klicken Sie auf die Schaltfläche
.
► Klicken Sie auf die Schaltfläche
Embedded Software.
► Klicken Sie auf die Schaltfläche Sub-
system aktualisieren.
► Ist eine EA-Modul-Ansteuerung vorhan-
den, dann steht bei E/A-Modul der Ein-
trag Pipettenwechsler.
Einstellung
► Stellen Sie am Jumper den korrekten Wert abhängig von Kopftyp, Software und Ansteuer-
methode ein.
Jumper X10
Kopf SW <= 706.x SW >= 707.x
E/A-Controller XFCU E/A-Controller XFCU
CPx, DLM 1-2 1-2 1-2 2-3
C&P20P --- --- --- 2-3 (Werkseinstel-
lung)
4 Anhang
4.1 Auszüge aus der Serviceanleitung
54 Assembly Instructions / Montageanleitung SIPLACE TX2i V1 SIPLACE TX2 V2 Option Mixed-Mode 01/2019
4.1.2.6 Pipettenstation tauschen
Teile, Hilfsmittel und Werkzeug
●
Pipettenstation CPx komplett / X4iS, XS [03090348-xx]
●
Messschieber
●
Abstimmplatten: Auflage für Pipetten-Abwurfvorrichtung [03039514-xx]
Übersicht

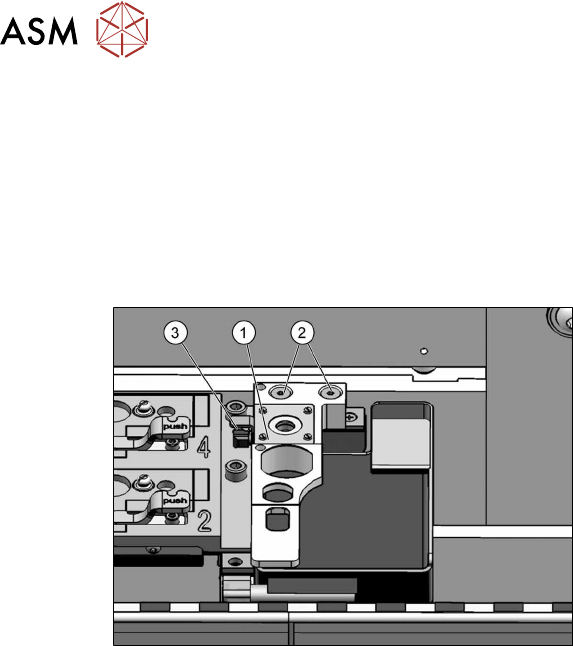

Abb.66: Pipettenstation
1. Pipettenstation
2. Befestigungsschrauben der Pipetten-
station
3. Schlauch
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}11]
► Entfernen Sie die beiden Befestigungsschrauben(2) der Pipettenstation(1).
► Stecken Sie für die Reinigung der Pipetten den Schlauch(3) ab.
► Entfernen Sie die Pipettenstation.
