4 Anhang 4.1 Auszüge aus der Serviceanleitung Assembly Instructions / Montageanleitung SIPLACE TX2i V1 SIPLACE TX2 V2 Option Mixed-Mode 01/2019 59 4.1.3.2 Einbaupositionen BE-Einzug (Tischpositionen) Abb.74: Einbauposit…

4 Anhang

4.1 Auszüge aus der Serviceanleitung

58 Assembly Instructions / Montageanleitung SIPLACE TX2i V1 SIPLACE TX2 V2 Option Mixed-Mode 01/2019

Einbau

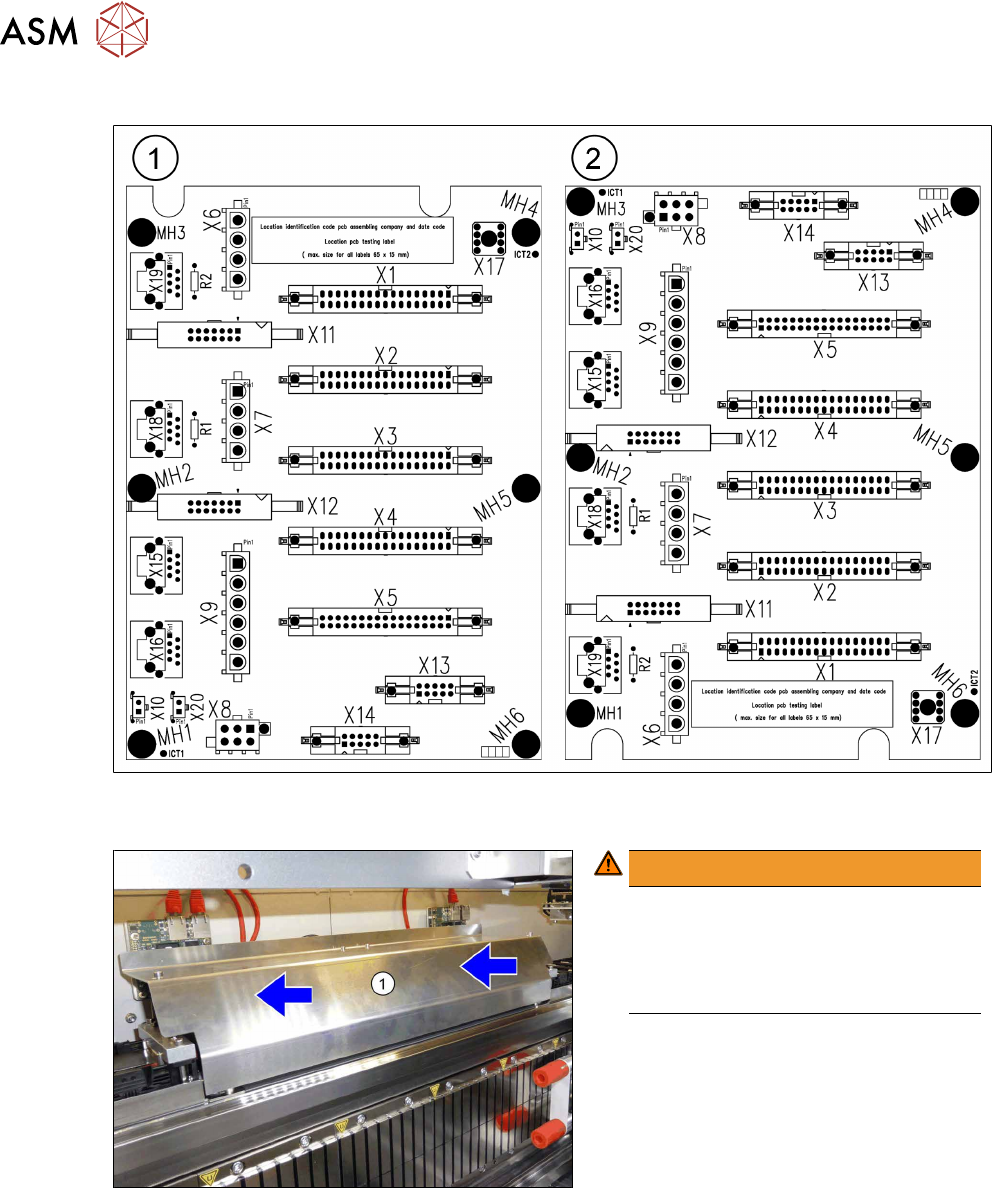

Abb.72: Schlepp-Interface 1 und 2 – Anschlüsse

► Montieren Sie das Schlepp-Interface und stellen Sie die elektrischen Anschlüsse wieder her.

Abb.73: Abdeckung montieren

 WARNUNG!

Crashgefahr!

Stellen Sie sicher dass die

Abdeckung(1) nicht vorsteht.

Ansonsten kann es zu einer Kollision

mit dem Portal kommen.

► Bevor Sie die Abdeckung festschrau-

ben schieben Sie diese ganz nach hin-

ten.

► Befestigen Sie die Abdeckung zuerst

mit den äußeren, dann mit den beiden

inneren Schrauben.

4 Anhang

4.1 Auszüge aus der Serviceanleitung

Assembly Instructions / Montageanleitung SIPLACE TX2i V1 SIPLACE TX2 V2 Option Mixed-Mode 01/2019 59

4.1.3.2 Einbaupositionen BE-Einzug (Tischpositionen)

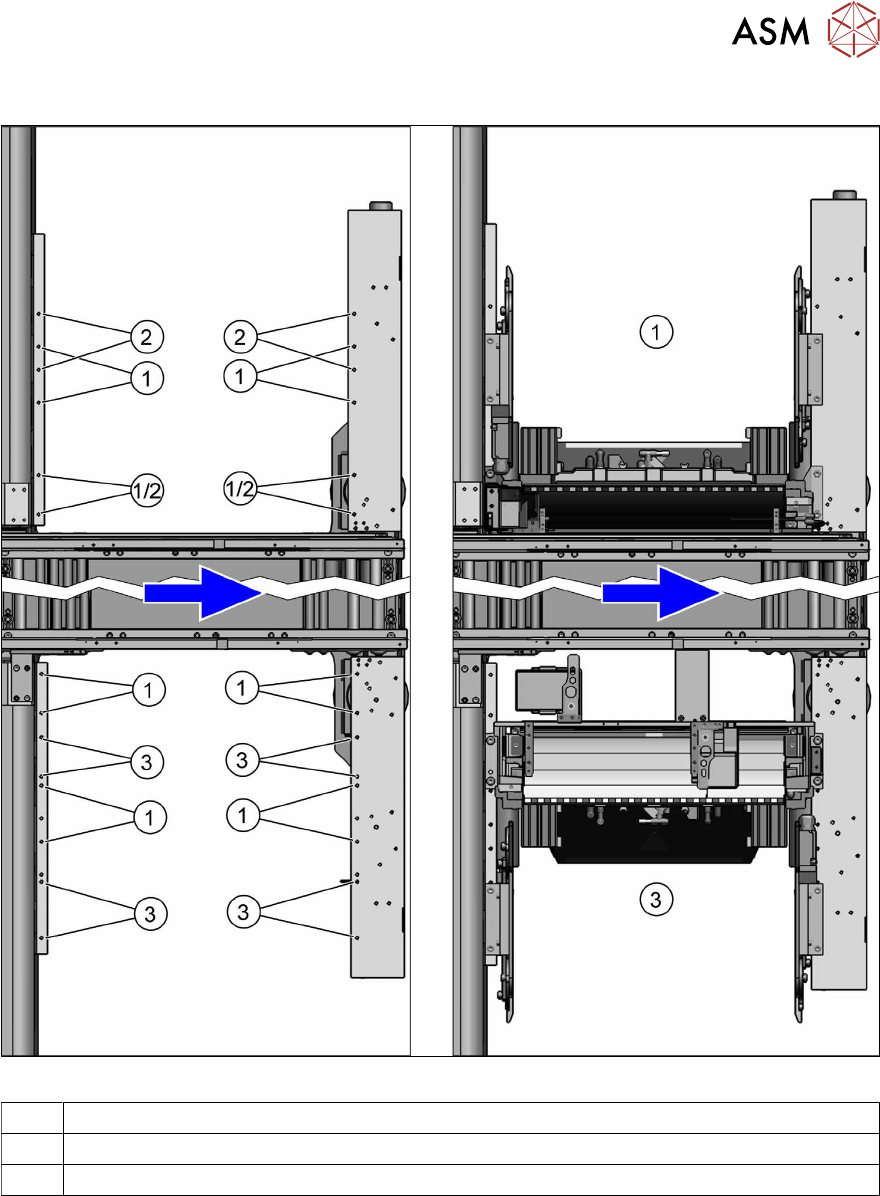

Abb.74: Einbaupositionen und Beispiele

1 Innerste Position (SIPLACE TX2i V2)

2 Innere Position (SIPLACE TX1/TX2 V2 an Stellplatz 2)

3 Äußere Position (SIPLACE TX1/TX2 V2 an Stellplatz 1)

4 Anhang

4.1 Auszüge aus der Serviceanleitung

60 Assembly Instructions / Montageanleitung SIPLACE TX2i V1 SIPLACE TX2 V2 Option Mixed-Mode 01/2019

4.1.3.3 BE-Einzug (COT‑i) tauschen

HINWEIS

Arbeiten am BE-Einzug ohne diesen komplett auszubauen

Bei einigen Arbeiten am BE-Einzug ist es ausreichend den BE-Einzug nur ein Stück aus

der Maschine herauszuziehen. Gehen Sie in diesem Fall wie beim Tausch vor, beachten

dabei aber folgende Hinweise:

► Entfernen Sie die Befestigungsschrauben der Zentraleinheit und der Hebemecha-

niken.

► Es ist in der Regel nicht notwendig die Kabel abzustecken. Ist ein Kabel zu kurz, dann

stecken Sie dieses bei Bedarf ab.

► Ziehen Sie den BE-Einzug ein Stück aus der Maschine heraus.

WARNUNG

Schwere Maschinenteile

► Achten Sie darauf dass der BE-Einzug nicht aus der Maschine herausfällt!

Teile

Abb.75: Baugruppen

SIPLACE TX2i V2 03136891-xx COTi TX2i V2 (inkl. Schneidgerät und Gurtabfallrut-

sche)

SIPLACE TX1/TX2 V2 03146501-xx COTi TX V2 (inkl. Schneidgerät und Gurtabfallrut-

sche)

Hilfsmittel und Werkzeug

00353832-xx Inbusschlüsselsatz

Seitenschneider

Kabelbinder

Geeignete Hebevorrichtung (z.B. Handkran)
