4 Anhang
4.1 Auszüge aus der Serviceanleitung
62 Assembly Instructions / Montageanleitung SIPLACE TX2i V1 SIPLACE TX2 V2 Option Mixed-Mode 01/2019
Abb.78: Hebemechanik ausbauen
► Bauen Sie die Hebemechanik aus,
indem Sie die Schrauben entfernen(1).
Abb.79: Teile der Hebemechanik
► Nehmen Sie die "Hebemechanik links
komplett" heraus [03126040‑xx].
Abb.80: Sicherheitsschalter
► Wiederholen Sie die Schritte für die
Hebemechanik rechts, falls erforderlich.
Die Vorgehensweise für die Hebemechanik
rechts istanalog, nur der Sicherheitsschal-
ter(1) muss zusätzlich ausgebaut werden.
► Entfernen Sie die beiden Befestigungs-
schrauben (2) des Sicherheitsschalters.
VORSICHT!
Verlieren Sie nicht die Hülsen.
.
4 Anhang
4.1 Auszüge aus der Serviceanleitung
Assembly Instructions / Montageanleitung SIPLACE TX2i V1 SIPLACE TX2 V2 Option Mixed-Mode 01/2019 63
Zentraleinheit ausbauen
Vor dem Ausbau der Zentraleinheit müssen die Hebemechaniken links und rechts ausgebaut wer-
den (s.o.).
VORSICHT
Schweres Maschinenteil
Die Zentraleinheit des BE-Einzugs ist schwer. Zum Herausheben müssen Sie die Montage-
hilfe und eine geeignete Hebevorrichtung (Handkran etc.) verwenden.

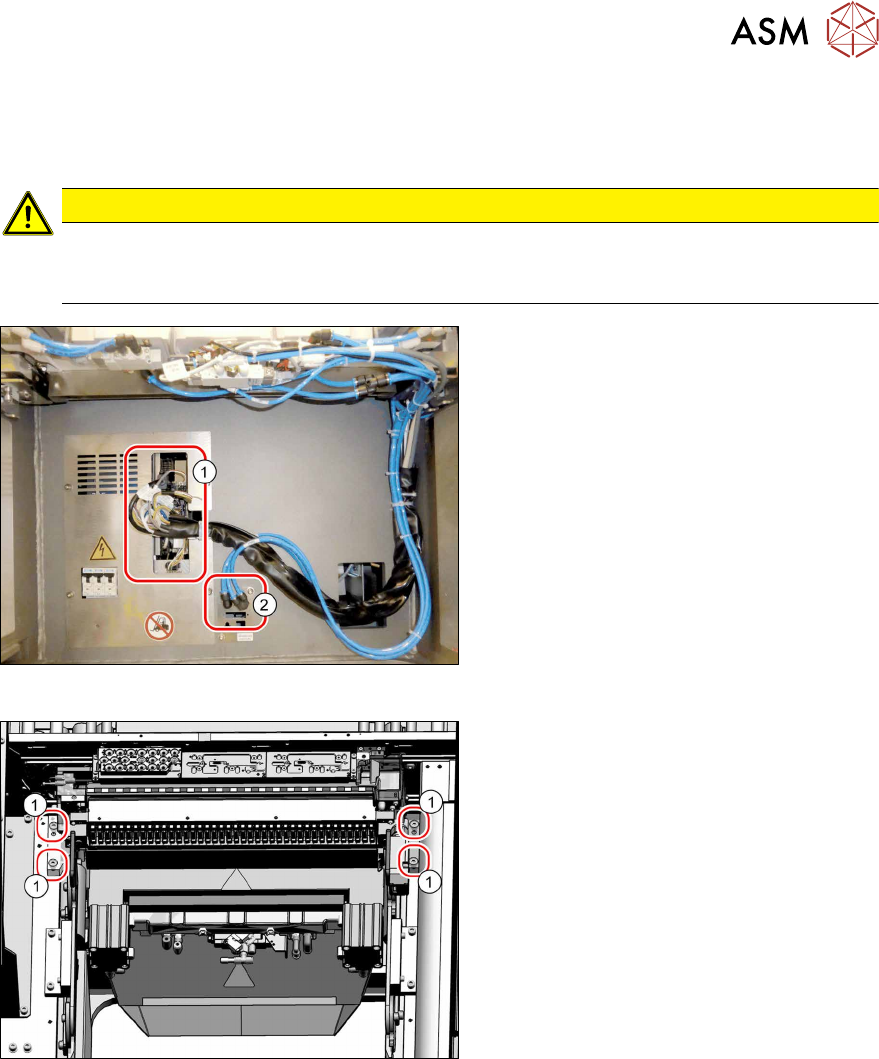

Abb.81: Anschlüsse an der Zentraleinheit
► Stecken Sie alle elektrischen(1) und
pneumatischen Anschlüsse(2) des
BE‑Einzugs ab. Markieren Sie sich ggf.
deren Positionen um diese später wie-
der eindeutig zuordnen zu können.
Abb.82: Befestigungsschrauben der Zentraleinheit
► Entfernen Sie die vier Befestigungs-
schrauben(1).
► Nehmen Sie die Zentraleinheit aus der
Maschine heraus.
4 Anhang
4.1 Auszüge aus der Serviceanleitung
64 Assembly Instructions / Montageanleitung SIPLACE TX2i V1 SIPLACE TX2 V2 Option Mixed-Mode 01/2019
Installation der Zentraleinheit
► Heben Sie die Zentraleinheit in die Maschine. Verwenden Sie eine geeignete
Hebevorrichtung.
► Stecken Sie alle Kabel und Schläuche wieder an.
► Bringen Sie die Zentraleinheit in die endgültige Position am Maschinenständer.
Achten Sie darauf, dass Sie die Kabel und Schläuche nicht beschädigen.
4.1.3.2 "Einbaupositionen BE-Einzug (Tischpositionen)" [}59]

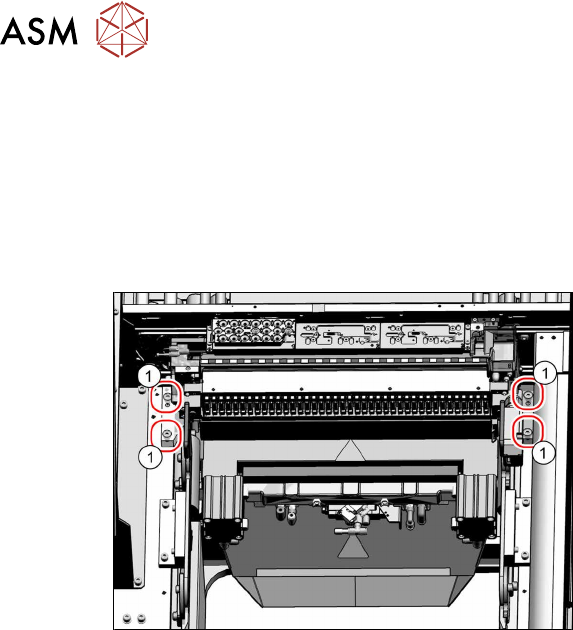

Abb.83: Zentraleinheit fixieren (Draufsicht)
► Setzen Sie die vier Schrauben(1) ein
und ziehen Sie diese zunächst nur
locker an.
► Schieben Sie die Zentraleinheit soweit
möglich vom Transport weg um einen
maximalen Abstand zur Transport-
wange sicherzustellen.
► Ziehen Sie die vier Schrauben fest an.
► Der weitere Einbau der Zentraleinheit und der Hebemechaniken erfolgt in umgekehrter Rei-
henfolge.
► Führen Sie die notwendigen Kalibrierungen für den Stellplatz aus.
