4 Anhang 4.1 Auszüge aus der Serviceanleitung 64 Assembly Instructions / Montageanleitung SIPLACE TX2i V1 SIPLACE TX2 V2 Option Mixed-Mode 01/2019 Installation der Zentraleinheit ► Heben Sie die Zentraleinheit in die Mas…
4 Anhang
4.1 Auszüge aus der Serviceanleitung
Assembly Instructions / Montageanleitung SIPLACE TX2i V1 SIPLACE TX2 V2 Option Mixed-Mode 01/2019 63
Zentraleinheit ausbauen
Vor dem Ausbau der Zentraleinheit müssen die Hebemechaniken links und rechts ausgebaut wer-
den (s.o.).
VORSICHT
Schweres Maschinenteil
Die Zentraleinheit des BE-Einzugs ist schwer. Zum Herausheben müssen Sie die Montage-
hilfe und eine geeignete Hebevorrichtung (Handkran etc.) verwenden.
Abb.81: Anschlüsse an der Zentraleinheit
► Stecken Sie alle elektrischen(1) und
pneumatischen Anschlüsse(2) des
BE‑Einzugs ab. Markieren Sie sich ggf.
deren Positionen um diese später wie-
der eindeutig zuordnen zu können.
Abb.82: Befestigungsschrauben der Zentraleinheit
► Entfernen Sie die vier Befestigungs-
schrauben(1).
► Nehmen Sie die Zentraleinheit aus der
Maschine heraus.
4 Anhang
4.1 Auszüge aus der Serviceanleitung
64 Assembly Instructions / Montageanleitung SIPLACE TX2i V1 SIPLACE TX2 V2 Option Mixed-Mode 01/2019
Installation der Zentraleinheit
► Heben Sie die Zentraleinheit in die Maschine. Verwenden Sie eine geeignete
Hebevorrichtung.
► Stecken Sie alle Kabel und Schläuche wieder an.
► Bringen Sie die Zentraleinheit in die endgültige Position am Maschinenständer.
Achten Sie darauf, dass Sie die Kabel und Schläuche nicht beschädigen.
4.1.3.2 "Einbaupositionen BE-Einzug (Tischpositionen)" [}59]
Abb.83: Zentraleinheit fixieren (Draufsicht)
► Setzen Sie die vier Schrauben(1) ein
und ziehen Sie diese zunächst nur
locker an.
► Schieben Sie die Zentraleinheit soweit
möglich vom Transport weg um einen
maximalen Abstand zur Transport-
wange sicherzustellen.
► Ziehen Sie die vier Schrauben fest an.
► Der weitere Einbau der Zentraleinheit und der Hebemechaniken erfolgt in umgekehrter Rei-
henfolge.
► Führen Sie die notwendigen Kalibrierungen für den Stellplatz aus.
4 Anhang
4.1 Auszüge aus der Serviceanleitung
Assembly Instructions / Montageanleitung SIPLACE TX2i V1 SIPLACE TX2 V2 Option Mixed-Mode 01/2019 65
4.1.3.4 Pipettenwechsler tauschen
Teile

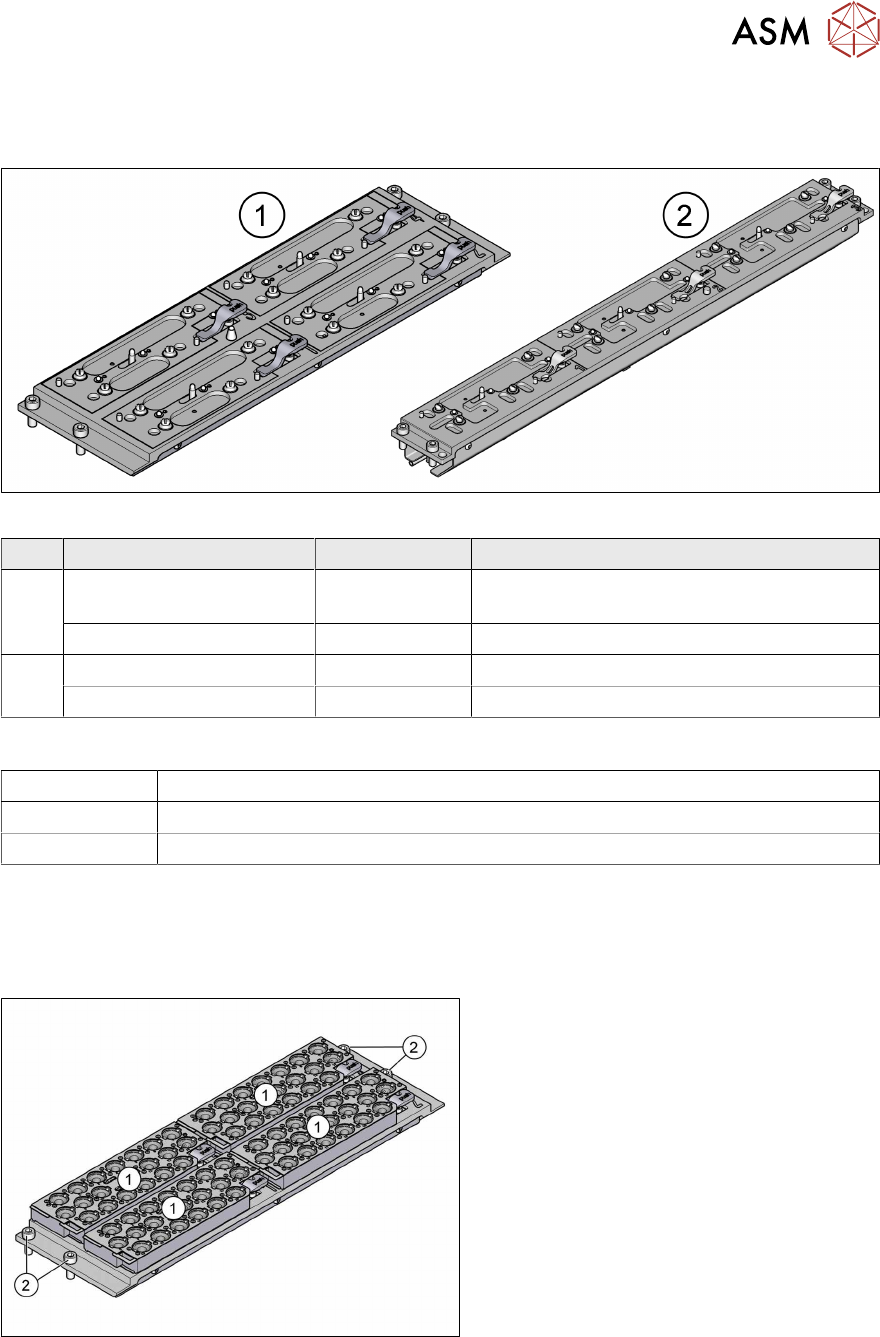

Abb.84: Pipettenwechsler
Maschinentypen Art.-Nr. Bezeichnung
1 SIPLACE TX1/TX2 V2 03103649-xx PPW Grundaufbau CPx/all komplett kurz
(vier Magazine)
SIPLACE TX1/TX2 V2 03021079-xx PPW-Abstimmplatte
2 SIPLACE TX2i V2 03129201-xx PPW für TX2i V2 (drei Magazine)
SIPLACE TX2i V2 03133642-xx PPW-Abstimmplatte
Hilfsmittel und Werkzeug
00353832-xx Inbusschlüsselsatz
Schraubendrehersatz
03079617-xx Tiefenmessschieber (300 mm)
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}11]
Abb.85: Pipettenwechsler
► Entnehmen Sie alle Magazine(1).
► Entfernen Sie die vier Befestigungs-
schrauben(2).
► Stecken Sie die elektrischen und pneumatischen Verbindungen des Pipettenwechslers ab.
► Heben Sie den Pipettenwechsler vorsichtig aus der Maschine heraus.
