4 Anhang 4.1 Auszüge aus der Serviceanleitung Assembly Instructions / Montageanleitung SIPLACE TX2i V1 SIPLACE TX2 V2 Option Mixed-Mode 01/2019 67 HINWEIS * Option Mixed-Mode Beachten Sie ggf. die bei Option Mixed-Mode a…
4 Anhang
4.1 Auszüge aus der Serviceanleitung
66 Assembly Instructions / Montageanleitung SIPLACE TX2i V1 SIPLACE TX2 V2 Option Mixed-Mode 01/2019
Einstellung der Einbauhöhe
► Stellen Sie die korrekte Einbauhöhe für den Pipettenwechsler wie folgt ein:
GEFAHR
Starke Permanentmagnetfelder
Beachten Sie die Sicherheitshinweise in Abschnitt 1.1.2 "Sicherheitshinweise zu Arbeiten
an starken Magnetfeldern" [}8].

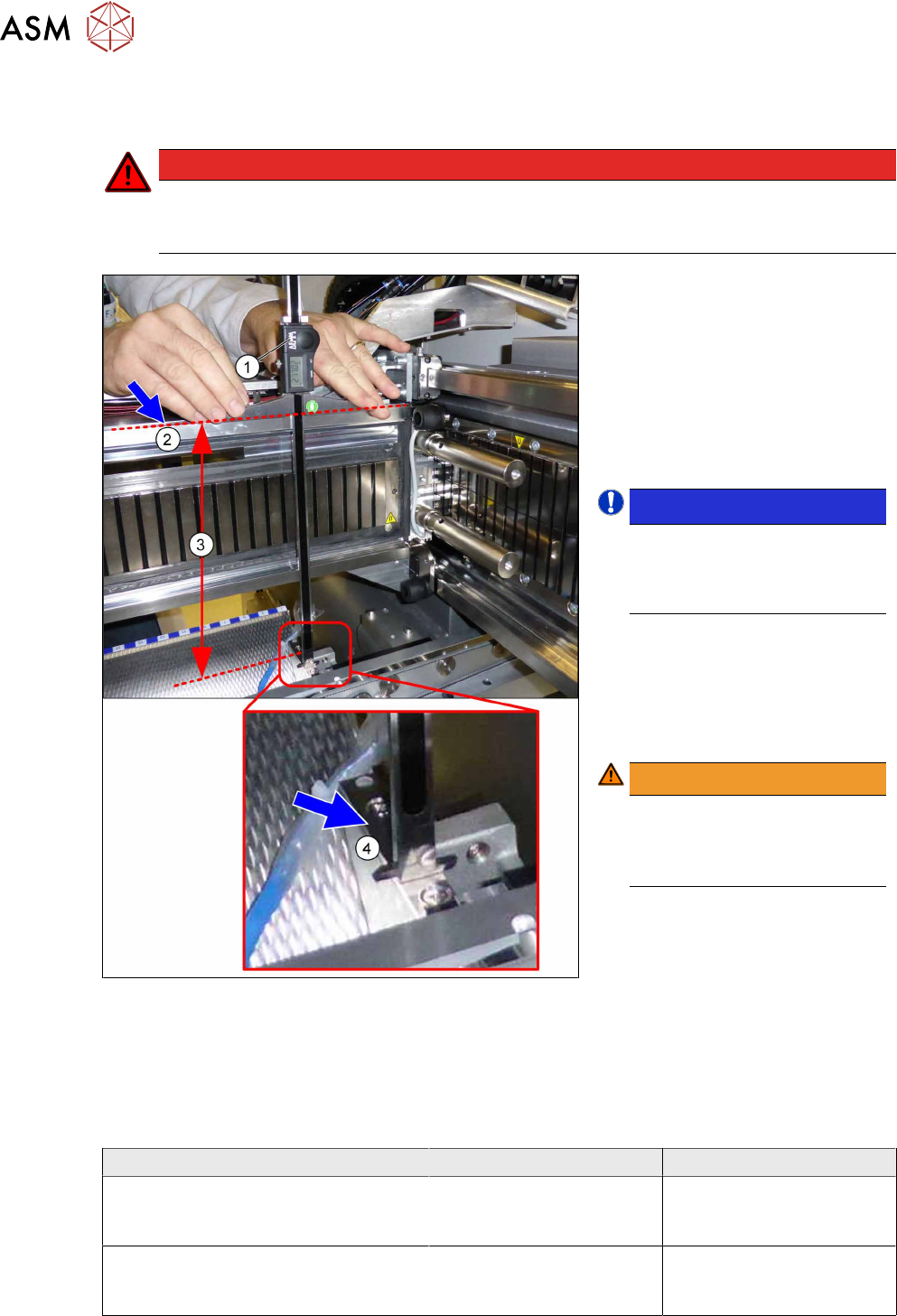

Abb.86: Übersicht über den Messvorgang
Übersicht Messvorgang
1. Messschieber
2. Oberkante der oberen Linear-
führung der X‑Achse
3. Abstand
4. Auflagefläche des Pipetten-
wechslers
HINWEIS!
Alternativ kann auch von der
Oberkante der unteren Füh-
rungsschiene des Portals ge-
messen werden.
.
► Achten Sie darauf, dass bei der
folgenden Messung die Mess-
schieberspitze für die Innen-
messung nicht die Magnetleiste
berührt, da diese sonst verkrat-
zen kann!
WARNUNG!
Große Magnetkräfte
Legen Sie ggf. eine geeignete
Kunststoffplatte zwischen Ma-
gnet und Messschieber.
.
► Setzen Sie den Messschieber(1) auf die Oberkante der oberen Linearführung(2) der
X‑Achse auf und messen Sie bis zur Auflagefläche des Pipettenwechslers(4). Halten Sie den
Messschieber dabei senkrecht.
► Vergleichen Sie die Messung des Abstands(3) mit dem Sollwert (siehe Tabelle).
Passen Sie die Höhe ggf. durch Entfernen oder Hinzufügen von PPW-Abstimmplatten an.
Standard-Konfiguration Mixed-Mode*
Standard:
Messung von der Oberkante der
oberen Linearführung
279 +/-0,2mm 282,65 +/-0,2mm
Alternativ:
Messung von der Oberkante der
unteren Linearführung
118 +/-0,2mm 121,65 +/-0,2mm
4 Anhang
4.1 Auszüge aus der Serviceanleitung
Assembly Instructions / Montageanleitung SIPLACE TX2i V1 SIPLACE TX2 V2 Option Mixed-Mode 01/2019 67
HINWEIS
* Option Mixed-Mode
Beachten Sie ggf. die bei Option Mixed-Mode abweichenden Messwerte.
Mixed-Mode ist nur an Maschinen vom Typ SIPLACE TX2 V2 möglich.
An Maschinen vom Typ SIPLACE TX1 V2 und TX2i V2 ist Mixed-Mode nicht möglich.
Weitere Informationen finden Sie in der Montageanleitung "Option Mixed-
Mode" [00198536‑xx].
VORSICHT
Crashgefahr!
Legen Sie nicht zu viele Abstimmplatten unter.
Einbau des Pipettenwechslers

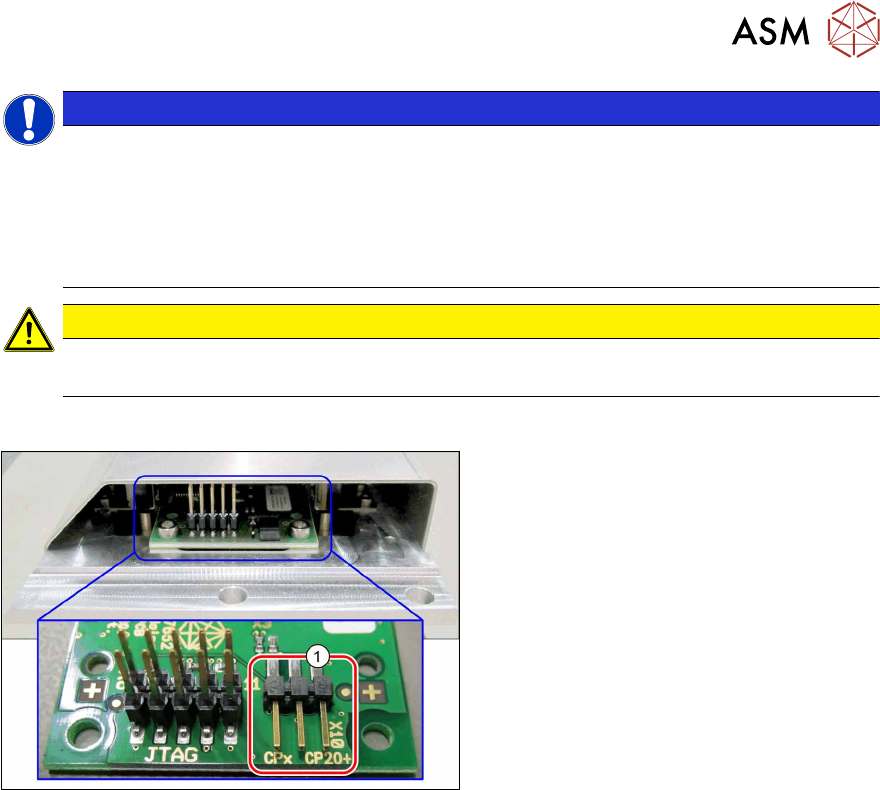

Abb.87: Jumper
► Stellen Sie den Jumper(1) am
Pipettenwechsler auf 2-3.
► Befestigen Sie den Pipettenwechsler mit vier Schrauben.
► Kalibrieren Sie die Position des Pipettenwechslers.
4 Anhang
4.1 Auszüge aus der Serviceanleitung
68 Assembly Instructions / Montageanleitung SIPLACE TX2i V1 SIPLACE TX2 V2 Option Mixed-Mode 01/2019
4.1.3.5 Pipettenstation tauschen
Teile

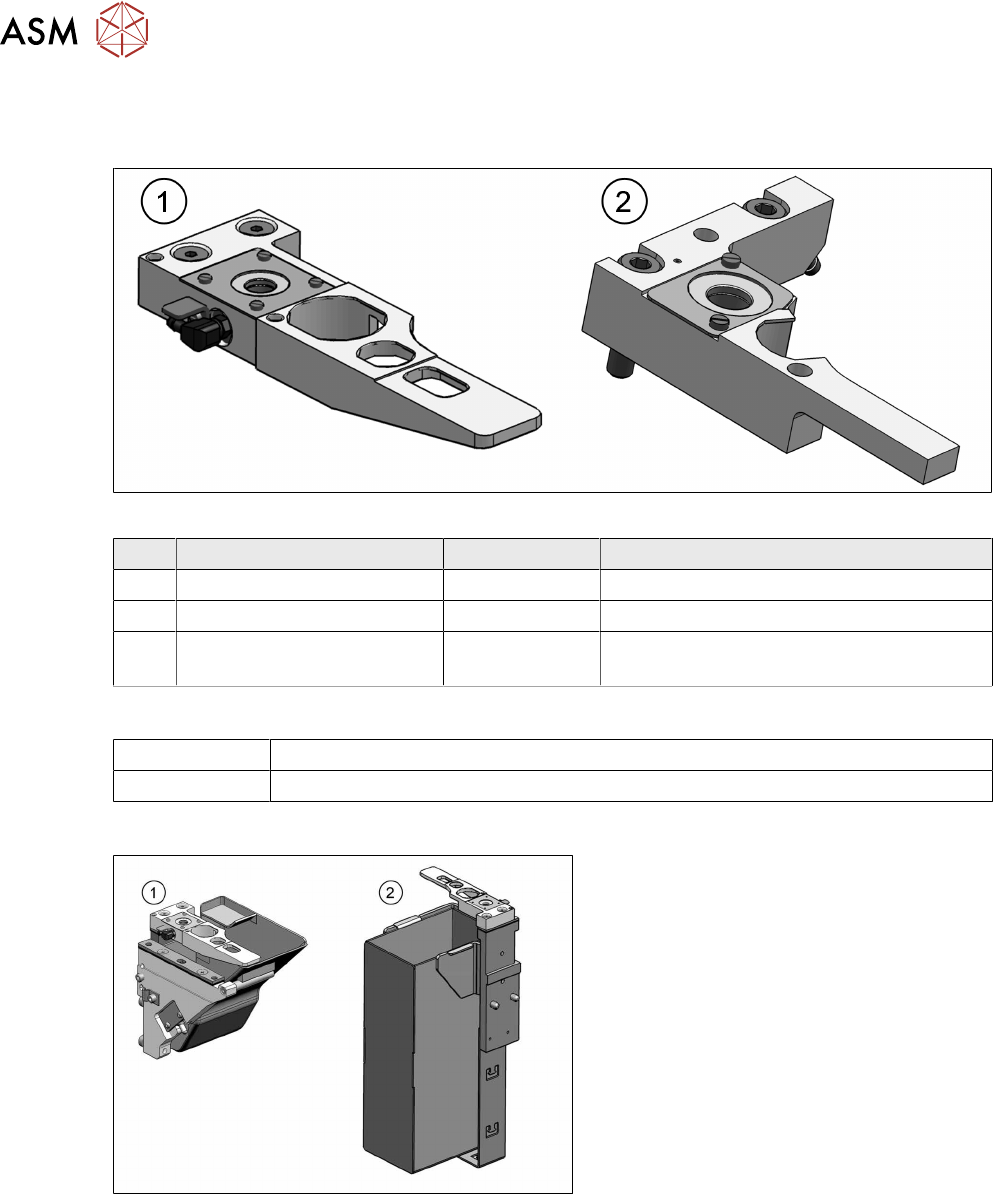

Abb.88: Pipettenstation
Maschinentypen Art.-Nr. Bezeichnung
1 SIPLACE TX1/TX2 V2 03090348-xx Pipettenstation CPx komplett / X4iS, XS
2 SIPLACE TX2i V2 03135777-xx Pipettenstation komplett
Alle 03039514-xx Abstimmplatten: Auflage für Pipetten-
Abwurfvorrichtung
Hilfsmittel und Werkzeug
00353832-xx Inbusschlüsselsatz
03079617-xx Tiefenmessschieber (300 mm)
Übersicht
Abb.89: Pipettenstationen
1. Pipettenstation mit Abwurfbehälter für
SIPLACE C&P20P2 und SIPLACE
CPP ohne stationäre Kamera
2. Pipettenstation mit Abwurfbehälter für
SIPLACE CPP mit stationärer Kamera
