- 11 - 6. COVER COMPONENTS カバー関係 1 2 3 3 4 55 7 10 8 11 12 13 12 14 12 15 12 13 2 7 8 10 22 19 21 28 20 6 16 17 23 24 19 25 18 19 32 36 29 30 38 31 37 39 37 42 37 40 37 41 46 48 46 50 54 44 56 46 51 46 47 45 46 8 10 26 4…
- 10 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....FOR TR6SNR ＴＲ ６ ＳＮＲ 用
#03....EXCEPT TR6SNR ＴＲ ６ ＳＮＲ を除く
#04....FOR TR6SNR,TR6SNX ＴＲ ６ ＳＮＲ，ＴＲ ６ ＳＮＸ
(UNTIL M/C REV.E), （マシン ＲＥＶ．Ｅ 以前），
TR6SNV(UNTIL M/C REV.F) ＴＲ ６ ＳＮＶ（マシン ＲＥＶ．Ｆ 以前）用
#05....FOR TR6SNX(AFTER M/C REV.F), ＴＲ ６ ＳＮＸ（マシン ＲＥＶ．Ｆ 以降），
TR6SNV(AFTER M/C REV.G) ＴＲ ６ ＳＮＶ（マシン ＲＥＶ．Ｇ 以降）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-40687 Z SERVO DRV ASM
ＺサーボＤＲＶ組
1
2 400-45704 REGENERATING RESISTOR
回生抵抗
1
3
#04
400-45711 X STEPPING MOTOR DRIVER
Ｘステッピングモータドライバー
1
4
#04
400-45711 Y STEPPING MOTOR DRIVER
Ｙステッピングモータドライバー
1
5
#04
400-45711 SHUTTLE STEPPING MOTOR DRIVER
シャトルステッピングモータドライバー
1
6 400-45714 NOISE FILTER
ノイズフィルタ
1
7 HB-0014200-00 RELAY
リレー
4
8 HB-0014000-00 RELAY
リレー
1
9 400-45025 SURGE ABSORBER ASM
サージアブソーバ組
1
10 HX-0055000-00 POWER SUPPLY UNIT
電源ユニット
1
11 400-45016 AC FAN MOTOR ASM
ＡＣファンモータ組
1
12
#03
400-95247 MAIN PCB ASM(6S)
メイン基板組（６Ｓ）
1
13
#02
401-37757 MAIN PCB A ASM(6S)
メイン基板Ａ組（６Ｓ）
1
14 HK-0498900-0D CONNECTOR PARTS
コネクタパーツ
2
15 HK-0498900-00 CONNECTOR PARTS
コネクタパーツ
1
16 400-50015 CARRIER RAIL
キャリアレール
1
17 400-45701 TRANSFORMER
トランス
1
18 400-50012 CARRIER RAIL
キャリアレール
1
19 HK-0498900-0D CONNECTOR PARTS
コネクタパーツ
3
20
#01
HK-0498900-0D CONNECTOR PARTS
コネクタパーツ
2
21 HK-0498900-00 CONNECTOR PARTS
コネクタパーツ
2
22
#01
HK-0498900-00 CONNECTOR PARTS
コネクタパーツ
1
23 HK-0498500-10 TERMINAL BASE
端子台
8
24
#01
HK-0498500-10 TERMINAL BASE
端子台
4
25 400-49173 PCB PLATE 6S
基板プレート６Ｓ
1
26 SM-9081423-SC SCREW M8 L=14
六角ボルト Ｍ８ Ｌ＝１４
4
27 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
4
28 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ８
4
29 400-45000 TF INPUT CABLE (240V) ASM
ＴＦ入力ケーブル（２４０Ｖ）組
1
30 400-45001 TF INPUT CABLE (220V) ASM
ＴＦ入力ケーブル（２２０Ｖ）組
1
31 400-45002 TF INPUT CABLE (200V) ASM
ＴＦ入力ケーブル（２００Ｖ）組
1
32 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝６
3
33 400-49168 BR 6S
ＢＲ６Ｓ
1
34 400-49171 Z DRIVER BR
ＺドライバＢＲ
1
35 400-49175 E BASE 6S
Ｅベース６Ｓ
1
36 400-49166 DRIVER BR
ドライバＢＲ
1
37 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
4
38 HX-0035400-0G BOARD PARTS
基板パーツ
4
39 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
4
40 400-49169 FAN BR
ファンＢＲ
1
41 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
2
42 400-41117 SCN PCB ASM
ＳＣＮ基板組
1
43 HX-0035400-0G BOARD PARTS
基板パーツ
4
44 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
4
45 HX-0035400-0G BOARD PARTS
基板パーツ
4
46 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
4
47
#01
HM-0003300-30 FAN GUARD
ファンガード
2
48 SL-4033091-SC SCREW M3 L=30
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝３０
2
49 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
2
50 HK-0498500-10 TERMINAL BASE
端子台
6
51 400-49170 FUSE BR
ヒューズＢＲ
1
52 400-49173 PCB PLATE 6S
基板プレート６Ｓ
1
53 400-00478 STUD 110
スタッド１１０
6
54 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
4
55
#02
400-72503 ROM 6S6D5SR ASM
ロム６Ｓ６Ｄ５ＳＲ梱包組
1
56
#05
402-22208 STEPPING MOTOR DRIVER
Ｘステッピングモータドライバー
1
57
#05
402-22208 STEPPING MOTOR DRIVER
Ｙステッピングモータドライバー
1
58
#05
402-22208 STEPPING MOTOR DRIVER
シャトルステッピングモータドライバー
1
- 11 -

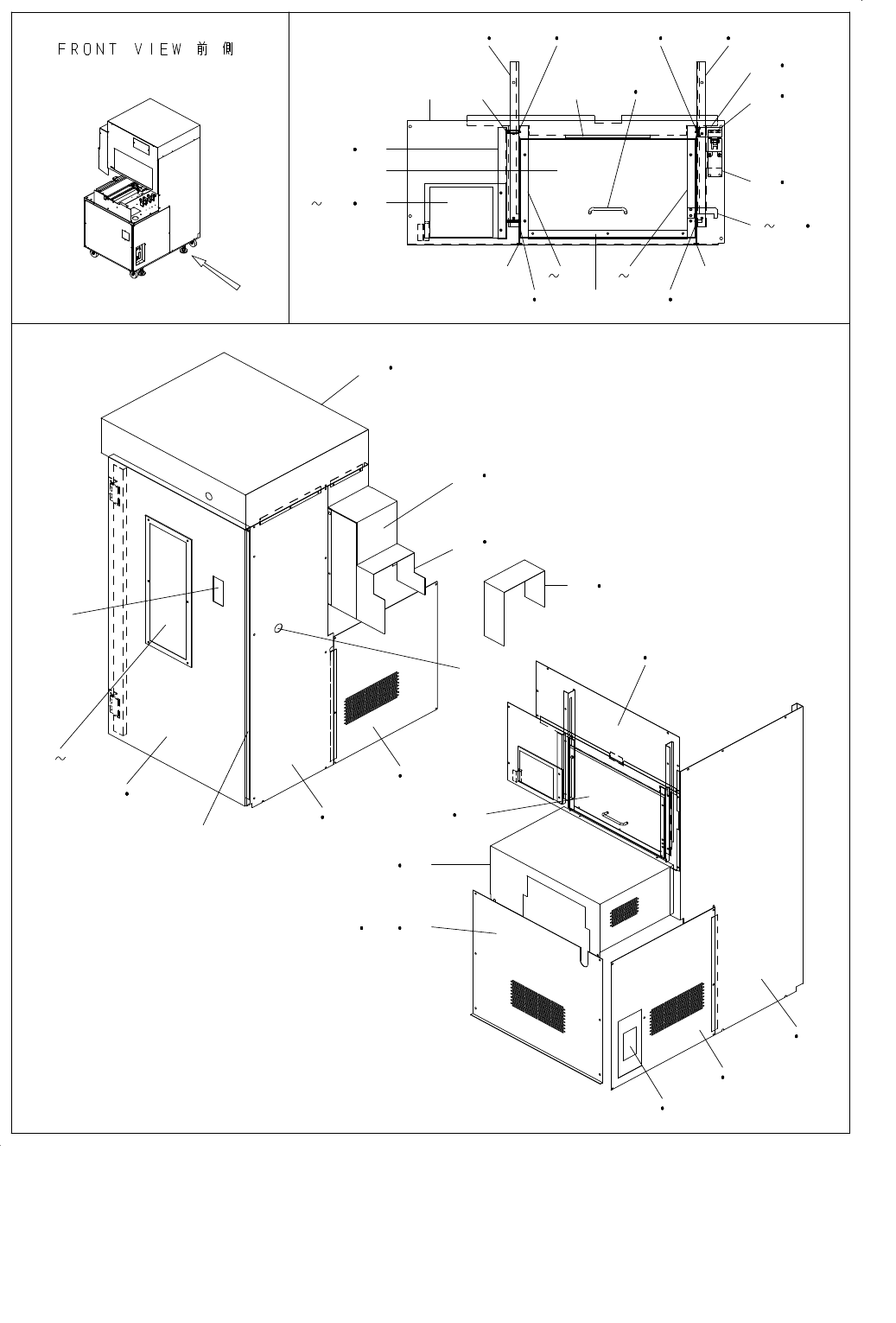

6. COVER COMPONENTS
カバー関係
1
2
33 4
557
10 8 11
12
13 12 14
12
1512 13 27
8
10 22
19
21
28 20
6
16
17
23
24
19
25
18
19
32
36
29
30
38
31
37
39
37
42
37
40
37
41
46
48
46
50 54
44
56
46
51
46
47
45
46
8
10 26
46
49
52
55
43
53
57
- 12 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....EXCEPT EN ＥＮ を除く
#03....FOR TR6SXLX,TR6SXLX(EN) ＴＲ ６ ＳＸＬＸ，ＴＲ ６ ＳＸＬＸ（ＥＮ）用
#04....FOR TR6SXLX,TR6SER ＴＲ ６ ＳＸＬＸ，ＴＲ ６ ＳＥＲ 用
#05....EXCEPT TR6SXLX ＴＲ ６ ＳＸＬＸ を除く
#06....FOR TR6SER ＴＲ ６ ＳＥＲ 用
#07....FOR TR6SNV ＴＲ ６ ＳＮＶ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-48881 X COVER
Ｘカバー
1
2 400-48885 X DOOR RAIL R
ＸドアレールＲ
1
3 NM-3034000-SF FLANGE NUT
フランジナット Ｍ３
6
4 400-48886 X DOOR RAIL L
Ｘドアレール Ｌ
1
5 E1524-716-000 DOOR CUSHION
ドアクション
2
6 400-48882 X DOOR
Ｘドア
1
7 400-48884 X DOOR BRL
ＸドアＢＲＬ
1
8 NM-6040001-SC NUT M4
六角ナット Ｍ４
11
9 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
11
10
#05
WS-0410002-KN SPRING WASHER
ばね座金 Ｍ４
11
11 400-48883 X DOOR BRR
ＸドアＢＲＲ
1
12 SB-1040005-00 ROLLING SHAFT HOLDER
ころがり軸受
4
13 400-48899 S DOOR SD
ＳドアＳＤ
2
14 E4560-531-000 PM LINK SC (B) H
ＰＭリンクＳＣ（Ｂ）Ｈ
1
15 400-49199 X COVER LOCK SC
ＸカバーロックＳＣ
1
16 E1046-717-000 X COVER HANDLE
Ｘカバーハンドル
1
17 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
2
18
#01
E2420-723-000 X SAFETY SW STAY
ＸセーフティＳＷステー
1
19 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ３Ｘ０．５ Ｌ＝６
6
20 E1572-726-000 TRAY CLAMP SHEET
トレイクランプシート
1
21 400-48900 S DOOR BR
ＳドアＢＲ
1
22 400-48901 S DOOR
Ｓドア
1
23
#01
400-45206 COVER OPEN SW ASM
カバーオープンＳＷ組
1
24
#01
SL-4043091-SC SCREW M4 L=30
座金付きなべ小ねじ Ｍ４ Ｌ＝３０
2
25
#01
HA-0045500-20 SWITCH
ドアスイッチ操作キー
1
26
#02
400-48717 X DOOR DOG
Ｘドアドグ
1
27 400-49058 DOOR SUPPORT 6S
ドアサポート６Ｓ
1
28 SM-6030802-TN BOLT
六角穴ボルト
2
29 400-48891 DOOR 6S
ドア６Ｓ
1
30 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
31 400-48894 EMBEDDED PULLS
埋め込み取手
1
32 E1063-717-000 DOOR COVER Z
ドアカバー（Ｚ）
1
33 SM-0041001-SC SCREW M4 L=10
トラスねじ Ｍ４ Ｌ＝１０
6
34 NM-6040001-SC NUT M4
六角ナット Ｍ４
9
35 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
6
36
#05
WS-0410002-KN SPRING WASHER
ばね座金 Ｍ４
6
37 SM-0040601-SC MTC DOOR SW KEY BR
ＭＴＣドアＳＷキーＢＲ
26
38 400-48893 DOOR PACKING
ドアパッキン
1
39 400-48879 SIDE COVER L
サイドカバーＬ
1
40 400-48880 TOP COVER
トップカバー
1
41 400-48888 X SIDE COVER
Ｘサイドカバー
1
42 400-48877 E COVER L
ＥカバーＬ
1
43 HX-0032600-0M DOME PLUG
ドーム プラグ
1
44
#01
E2411-723-000 BREAKER COVER B
ブレーカカバーＢ
1
45
#05
E2005-723-0A0 X COVER ASM.
Ｘカバー組
1
46 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
32
47 400-48878 SIDE COVER R
サイドカバー Ｒ
1
48 400-49939 XF COVER 6S SILK
ＸＦカバー６Ｓシルク
1
49 400-48889 Y COVER 6S
Ｙカバー６Ｓ
1
50 400-48890 E COVER F
ＥカバーＦ
1
51 400-48892 E COVER R
ＥカバーＲ
1
52
#03
400-94981 S_COVER_XL
シャトルカバー＿ＸＬ
1
53
#06
400-49321 S COVER EX
ＳカバーＥＸ
1
54
#01
400-98346 RETAINING WASHER M4
リテーニングワッシャ Ｍ４
6
55
#04
SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
3
56
#01
SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
3
57
#07
401-18288 S COVER 10V
Ｓカバー１０Ｖ
1
