- 13 - 7. CO NVEYOR UNIT コンベアユニット １３ ４ ７ １２ １０ ６ ８ ７２ ７８ ７８ ７２ ７０ ７６ ５７ ３３ ８５ ８３ ８３ ２４ ２３ ２４ ２３ ４１ ４１ ４２ １５ ６９ ３４ ３５ ６２ ６１ ６２ １２ １ １２ ０ １２ ０ １０ ３ １２ ０ １１ ９ ３２ ２９ ２９ ４０ ３８ ３６ ３９ ４２ ３８ ３６ ４０ ３８ ３６ ３９ ３８ ３６ １８ １７ １９ ２２ ２１ ２…
- 12 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....EXCEPT EN ＥＮ を除く
#03....FOR TR6SXLX,TR6SXLX(EN) ＴＲ ６ ＳＸＬＸ，ＴＲ ６ ＳＸＬＸ（ＥＮ）用
#04....FOR TR6SXLX,TR6SER ＴＲ ６ ＳＸＬＸ，ＴＲ ６ ＳＥＲ 用
#05....EXCEPT TR6SXLX ＴＲ ６ ＳＸＬＸ を除く
#06....FOR TR6SER ＴＲ ６ ＳＥＲ 用
#07....FOR TR6SNV ＴＲ ６ ＳＮＶ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-48881 X COVER
Ｘカバー
1
2 400-48885 X DOOR RAIL R
ＸドアレールＲ
1
3 NM-3034000-SF FLANGE NUT
フランジナット Ｍ３
6
4 400-48886 X DOOR RAIL L
Ｘドアレール Ｌ
1
5 E1524-716-000 DOOR CUSHION
ドアクション
2
6 400-48882 X DOOR
Ｘドア
1
7 400-48884 X DOOR BRL
ＸドアＢＲＬ
1
8 NM-6040001-SC NUT M4
六角ナット Ｍ４
11
9 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
11
10
#05
WS-0410002-KN SPRING WASHER
ばね座金 Ｍ４
11
11 400-48883 X DOOR BRR
ＸドアＢＲＲ
1
12 SB-1040005-00 ROLLING SHAFT HOLDER
ころがり軸受
4
13 400-48899 S DOOR SD
ＳドアＳＤ
2
14 E4560-531-000 PM LINK SC (B) H
ＰＭリンクＳＣ（Ｂ）Ｈ
1
15 400-49199 X COVER LOCK SC
ＸカバーロックＳＣ
1
16 E1046-717-000 X COVER HANDLE
Ｘカバーハンドル
1
17 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
2
18
#01
E2420-723-000 X SAFETY SW STAY
ＸセーフティＳＷステー
1
19 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ３Ｘ０．５ Ｌ＝６
6
20 E1572-726-000 TRAY CLAMP SHEET
トレイクランプシート
1
21 400-48900 S DOOR BR
ＳドアＢＲ
1
22 400-48901 S DOOR
Ｓドア
1
23
#01
400-45206 COVER OPEN SW ASM
カバーオープンＳＷ組
1
24
#01
SL-4043091-SC SCREW M4 L=30
座金付きなべ小ねじ Ｍ４ Ｌ＝３０
2
25
#01
HA-0045500-20 SWITCH
ドアスイッチ操作キー
1
26
#02
400-48717 X DOOR DOG
Ｘドアドグ
1
27 400-49058 DOOR SUPPORT 6S
ドアサポート６Ｓ
1
28 SM-6030802-TN BOLT
六角穴ボルト
2
29 400-48891 DOOR 6S
ドア６Ｓ
1
30 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
31 400-48894 EMBEDDED PULLS
埋め込み取手
1
32 E1063-717-000 DOOR COVER Z
ドアカバー（Ｚ）
1
33 SM-0041001-SC SCREW M4 L=10
トラスねじ Ｍ４ Ｌ＝１０
6
34 NM-6040001-SC NUT M4
六角ナット Ｍ４
9
35 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
6
36
#05
WS-0410002-KN SPRING WASHER
ばね座金 Ｍ４
6
37 SM-0040601-SC MTC DOOR SW KEY BR
ＭＴＣドアＳＷキーＢＲ
26
38 400-48893 DOOR PACKING
ドアパッキン
1
39 400-48879 SIDE COVER L
サイドカバーＬ
1
40 400-48880 TOP COVER
トップカバー
1
41 400-48888 X SIDE COVER
Ｘサイドカバー
1
42 400-48877 E COVER L
ＥカバーＬ
1
43 HX-0032600-0M DOME PLUG
ドーム プラグ
1
44
#01
E2411-723-000 BREAKER COVER B
ブレーカカバーＢ
1
45
#05
E2005-723-0A0 X COVER ASM.
Ｘカバー組
1
46 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
32
47 400-48878 SIDE COVER R
サイドカバー Ｒ
1
48 400-49939 XF COVER 6S SILK
ＸＦカバー６Ｓシルク
1
49 400-48889 Y COVER 6S
Ｙカバー６Ｓ
1
50 400-48890 E COVER F
ＥカバーＦ
1
51 400-48892 E COVER R
ＥカバーＲ
1
52
#03
400-94981 S_COVER_XL
シャトルカバー＿ＸＬ
1
53
#06
400-49321 S COVER EX
ＳカバーＥＸ
1
54
#01
400-98346 RETAINING WASHER M4
リテーニングワッシャ Ｍ４
6
55
#04
SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
3
56
#01
SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
3
57
#07
401-18288 S COVER 10V
Ｓカバー１０Ｖ
1
- 13 -

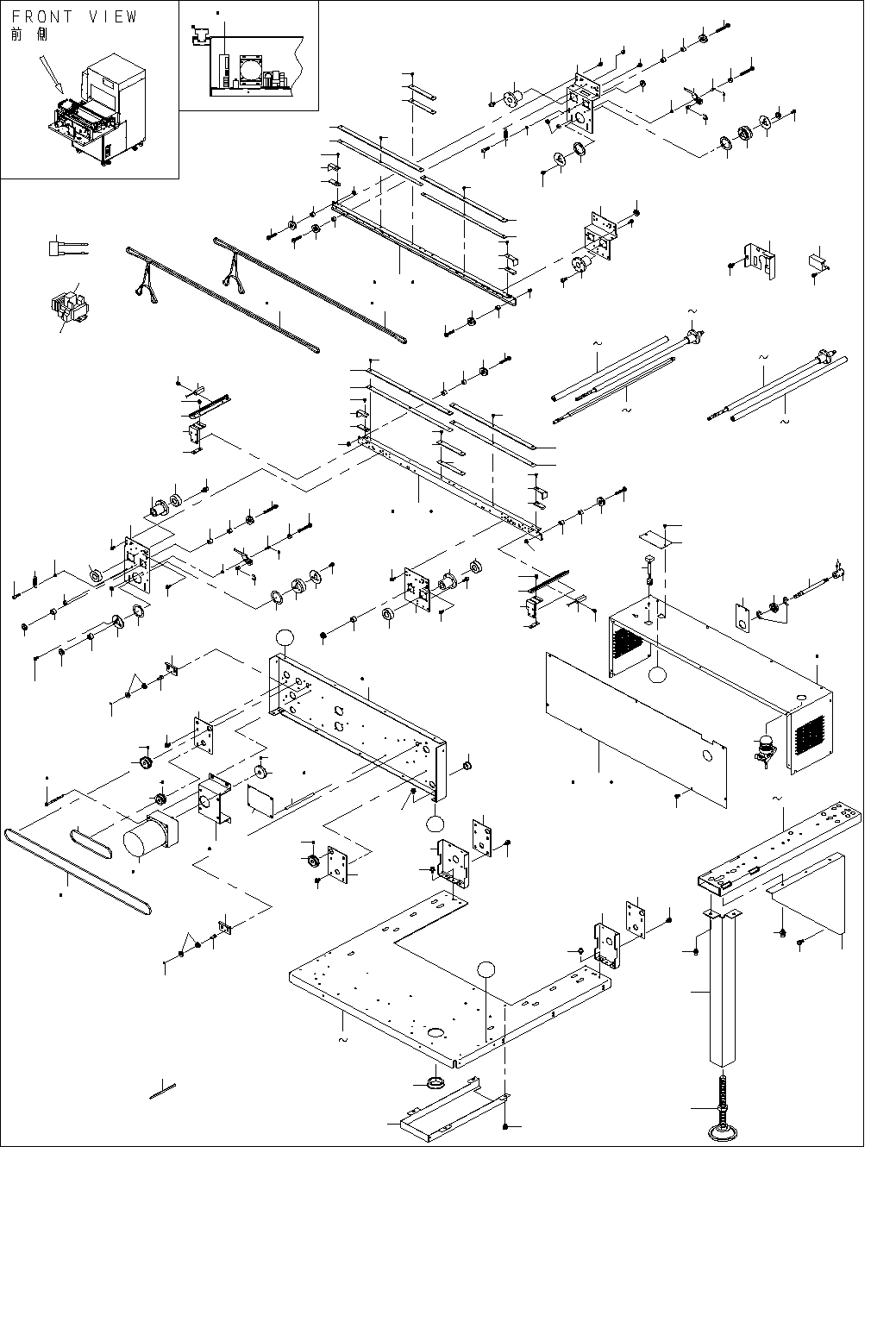

7. CONVEYOR UNIT
コンベアユニット
１３
４
７
１２
１０
６
８
７２
７８
７８
７２
７０
７６
５７
３３
８５
８３
８３
２４
２３
２４
２３
４１
４１
４２
１５
６９
３４
３５
６２
６１
６２
１２１
１２０
１２０
１０３
１２０
１１ ９
３２
２９
２９
４０
３８
３６
３９
４２
３８
３６
４０
３８
３６
３９
３８
３６
１８
１７
１９
２２
２１
２０
６１
２３
２４
４０
Ａ
Ａ
４０
３
２
１１
７７
７０
７６
７７
５３
１３６
９
１３１
９５
９７
１
６３
８０
８１ １２６
１６
７５ １３５
１４
１３２
２７
１３４
２８
２８
３０
３０
３１
３２
３１
４９
４６
４５
４４
４８
４７
４３
５１
５２
３７
５２
５０
４１
４２
２４
２３
４３
４８
４４
４５
４７
４６
４９
５１
５２
５２
５０
６８
５０
６６
６７
６８
６６
６７
７１
７４
７４
７２
７０
７６
７８
７７
７８
７２
７１
７０
７６
７７
７３
７９ １２７
８３
８２
８２
２４
２３
８４
８５
８２
２４
２３
８４
８５
８２
８２
８２
８２
８３
２３
２４
８５
８６
８８
８９
９１
９２
９４
９２
９４
６２
６４
６５
１２２
１２２
１０１
１０２
１０２
６２
１０５
９８
１００
１０７
１１１
１０９
５
８３
４１
４２
５５
１０４
１０６
１１ ３
１０４
１０６
１０４
１０６
１１３
１１ ３
１１ ３
１０４
１０４
１０４
８９
９１
２６
１３３
２５
Ｂ
Ｂ
５６
５４
５８
５９
６０
１１ ２
１１８
１１ ７
１１ ６
１１５
１１ ４
１１７
１１６
１１ ５
１１４
１１０
６２
１０
８
８５
１２３
１２５
１２４
１３０
１２９
１２８
１２８
１２９
１３０
９ １３１
１３７ １３８
- 14 -
NOTE( 注記 ) #01....FOR TR6SER
#02....FOR TR6SNR,TR6SNR(EN),
TR6SNX,TR6SNX(EN),
TR6SNV,TR6SNV(EN)
#03....FOR TR6SNR(EN),TR6SNX(EN),
TR6SNV(EN)
#04....FOR TR6SXLX,TR6SXLX(EN)
#05....FOR TR6SNV
#06....EXCEPT TR6SNV
#07....FOR TR6SNR,TR6SNX(UNTIL M/C REV.D),
TR6SNV(UNTIL M/C REV.E)
#08....FOR TR6SNX(AFTER M/C REV.E),
TR6SNV(AFTER M/C REV.F)
#09....FOR TR6SNR,TR6SNX(UNTIL M/C REV.D),
TR6SNV(UNTIL M/C REV.E)
(400-45718:AC MOTOR S.P.C ACCESSORIES,QTY:4PCS)
#10....FOR TR6SNX(AFTER M/C REV.E),
TR6SNV(AFTER M/C REV.F)
(SM-6055552-TN:SCREW M5X55,QTY:4PCS)
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#02
400-49099 C FRAME 6S
Ｃフレーム６Ｓ
1
2
#02
E4405-717-000 C BELT 1234-2GT-6
Ｃベルト１２３４−２ＧＴ−６
1
3 E1614-717-000 C BELT 252-3GT
Ｃベルト２５２−３ＧＴ
1
4 HB-0041400-00 RELAY LY2
リレー ＬＹ２
1
5 400-42045 CONVEYOR PCB ASM
コンベア基板組
1
6 400-45190 CONVEYOR L SENSOR ASM.
コンベアＬセンサ組
1
7 HB-0012500-00 RELAY G2R-1-S
リレー Ｇ２Ｒ−１−Ｓ
1
8 400-45192 CONVEYOR R SENSOR ASM
コンベアＲセンサ組
1
9
#06
E2223-723-000 C BELT 6S
Ｃベルト６Ｓ
2
10 400-46163 EMERGENCY SW(CONVEYOR) ASM
コンベア非常停止ＳＷ組
1
11
#02
E2224-723-000 BELT 1140
ベルト１１４０
1
12 400-45193 CONVEYOR RESET SW ASM.
コンベアリセットＳＷ組
1
13 400-45075 CONDENSER ASM.
モ−タ用コンデンサ組
1
14
#07
400-45718 CONVEYOR MOTOR
搬送モータ
1
15
#01
400-49022 C COVER A 6D
ＣカバーＡ ６Ｄ
1
16
#01
400-49023 C COVER B 6D
ＣカバーＢ ６Ｄ
1
17 SM-8050402-TP SCREW
止めねじ
4
18 400-13197 CONVEYOR COUPLING
コンベアカプリング
1
19 400-49185 HANDLE SH
ハンドル ＳＨ
1
20 RE-0800000-K0 E-SHAPED SNAP RING (8MM)
Ｅ形止め輪 ８
2
21 SB-1100013-00 BEARING
ころがり軸受
1
22 400-48822 HANDLE SH BR
ハンドルＳＨ ＢＲ
1
23 SB-1040001-00 BEARING
ミニチュアベアリング
16
24 E2111-715-000 CONVEYOR PULLEY
搬送プーリ
16
25 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ３Ｘ０．５ Ｌ＝６
2
26
#07
400-00872 MOTOR PULLEY S
モータプーリ Ｓ
1
27
#07
400-49096 C MOTOR BR
ＣモータＢＲ
1
28 SL-4031291-SC SCREW M3X12
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝１２
4
29 400-01078 SENSOR BRAKET B
センサブラケット Ｂ
2
30 SL-4041091-SC SCREW M4 L=10
なべ小ねじセムス Ｍ４Ｘ０．７ Ｌ＝１０
4
31 400-52500 SENSOR BR A
センサブラケット Ａ
2
32 400-01076 SENSOR SLIDE PLATE
センサスライドプレート
2
33 400-49097 RAIL GUID A
レールガイド Ａ
1
34 E1619-717-000 C PANEL
Ｃパネル
1
35 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ３Ｘ０．５ Ｌ＝６
2
36 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
12
37 400-48819 RAIL GUIDE B
レールガイド Ｂ
1
38 E3931-750-000 PULLEY WASHER
プーリ スラスト ワッシャ
4
39 400-00840 DRIVE PULLEY R
ドライブプーリＲ
2
40 E2160-721-000 PULLEY FLANGE
プーリフランジ
4
41 SB-8160001-00 BEARING
ころがり軸受
4
42 SM-6040802-TN SCREW
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
16
43 400-50436 BRG BR
ＢＲＧ ＢＲ
2
44 400-50437 BRG SH
ＢＲＧ ＳＨ
2
45 SB-1040002-00 BALL BEARING
ボウルベアリング Ａ
2
46 RE-0300000-K0 E-RING 3
Ｅ形止め輪 ３
2
47 NM-6040001-SC NUT M4
六角ナット Ｍ４
2
48 400-50438 PULLEY SH
プーリ ＳＨ
2
49 RE-0600000-K0 E-RING 6
Ｅ形止め輪 ６
2
50 NM-3040510-SL FLANGE NUT
フランジ付きナット
8
51 E2215-723-000 PULLEY SPACER 10.4
プーリスペーサ１０．４
6
52 SM-4042301-SC SCREW M4X0.7 L=23
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝２３
8
53
#07
400-45718 AC MOTOR S.P.C.
ＡＣ モータ Ｓ．Ｐ．Ｃ．
1
54 400-00478 STUD 110
スタッド １１０
4
55 400-49098 RAIL GUIDE C
レールガイド Ｃ
1
56 400-48824 BELT COVER A
ベルトカバー Ａ
2
57 400-48820 RAIL GUIDE D
レールガイド Ｄ
1
58 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
4
59 400-48825 BELT COVER B
ベルトカバー Ｂ
2
60 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
4
61 E2218-723-000 ADJUST P
アジャストＰ
2
62 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
19
63
#01
400-48857 C FRAME 6D
Ｃフレーム６Ｄ
1
64 HX-0018800-0D BUSH
ブッシュ
2
65 400-48815 C FRAME B(CE)
ＣフレームＢ（ＣＥ）
1
66 400-50439 SP
スプリング
2
67 SM-6041202-TN SCREW M4X0.7 L=12
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝１２
2
68 NM-6040001-SC NUT M4
六角ナット Ｍ４
2
69
#02
400-49020 C COVER A 6S
ＣカバーＡ ６Ｓ
1
70 400-48818 RAIL SPACER 6S
レールスペーサ６Ｓ
4
71
#03
E2507-723-000 BELT COVER D
ベルトカバーＤ
2
72 E2046-725-000 PWB INNER
ＰＷＢインナ
4
73
#02
400-48816 C RAIL A 6S
ＣレールＡ ６Ｓ
1
74
#03
E2506-723-000 BELT COVER C
ベルトカバーＣ
2
75
#07
400-49021 C COVER B 6S
ＣカバーＢ ６Ｓ
2
76 E2208-723-000 PWB GUIDE 6S
ＰＷＢガイド６Ｓ
4
77 SL-4031091-SC SCREW M3 X 10
なべ小ねじセムス
12
78 SL-4031091-SC SCREW M3 X 10
なべ小ねじセムス
8
79
#01
400-49007 C RAIL EX A
ＣレールＥＸ Ａ
1
80
#02
400-48817 C RAIL B 6S
ＣレールＢ ６Ｓ
1
81
#01
400-49008 C RAIL EX B
ＣレールＥＸ Ｂ
1
82 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
14
83 NM-3040510-SL FLANGE NUT
フランジ付きナット
8
84 E2214-723-000 PULLEY SPACER 8.4
プーリスペーサ８．４
8
85 SM-4042301-SC SCREW M4X0.7 L=23
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝２３
8
86 E2222-723-000 DRIVE SH
ドライブＳＨ
1
87
#01
E2250-723-000 DRIVE SH (E)
ドライブＳＨ（Ｅ）
1
88
#04
400-94982 DRIVE_SH_XL
ドライブシャフト＿ＸＬ
1
89 400-48960 SCREW SH
スクリューＳＨ
2
90
#01
400-49009 SCREW SH EX
スクリューＳＨ ＥＸ
2
91
#04
400-94984 SCREW_SH_XL
スクリューシャフト＿ＸＬ
2
92 E2219-723-000 GUIDE SH
ガイドＳＨ
2
93
#01
E2248-723-000 GUIDE SH (E)
ガイドＳＨ（Ｅ）
2
94
#04
400-94983 GUIDE_SH_XL
ガイドシャフト＿ＸＬ
2
95
#02
400-48823 C BASE 6S
Ｃベース６Ｓ
1
96
#01
400-49260 C BASE EX
ＣベースＥＸ
1
97
#04
400-94979 C_BASE_XL
コンベアベース＿ＸＬ
1
98 400-48991 C BASE SUPPORT
Ｃベースサポート
2
99
#01
400-48997 C BASE SUPPORT EX
ＣベースサポートＥＸ
2
100
#04
400-94980 C_BASE_SUPPORT_XL
コンベアベースサポート＿ＸＬ
2
101 400-48814 C FRAME B
ＣフレームＢ
1
102 E2218-723-000 ADJUST P
アジャストＰ
2
103 E2251-723-000 C O-S PULLEY
Ｃ開閉プーリ
1
104 SB-1080002-00 SIDE BEARING
サイドベアリング
6
105 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
6
106 E2011-721-000 STOPPER COLLAR
ストッパカラー
3
107 SL-6051092-TN BOLT
座金付き六角穴ボルト
4
108 400-48902 CONV SUPPORT BR
ＣＯＮＶサポートＢＲ
2
109 SL-6041092-TN SCREW
座金付き六角穴ボルト
8
110
#03
E2508-723-000 C CABLE COVER
Ｃケーブルカバー
1
111
#03
SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
4
112 HX-0009600-00 EDGE BUSHING
エッジングブッシュ
1
113 E2220-723-000 SLIT COLLAR
スリットカラー
4
114
#02
RE-0400000-K0 E-RING 4
Ｅ形止め輪 ４
2
115
#02
SB-1060009-00 BEARING
ベアリング
4
116
#02
E2848-531-000 WD GEAR SD (B)
ＷＤギアＳＤ（Ｂ）
2
117
#02
400-48821 TENSION BR
テンション ＢＲ
2
118 HX-0018800-0A BUSH
ブッシュ
1
119 E1613-717-000 C DRIVE PULLEY
Ｃドライブプーリ
1
120 E2211-524-000 SCREW
ダブルポイントセットＳＣ
6
121 E1104-717-000 XY MOTOR PULLEY
ＸＹモータープーリー
1
122 SL-6040892-TN BOLT
座金付き六角穴ボルト
6
123
#04
E2234-723-000 C_SUPPORT_FOOT
Ｃ＿サポート＿フット
2
124
#04
SL-6061292-TN SCREW
座金付き六角穴ボルト
4
125
#04
E4374-172-000 ADJUSTER(D-2A TYPE)
アジャスター（Ｄ−Ａ２型）
2
126
#05
401-18286 C RAIL B 10V
ＣレールＢ １０Ｖ
1
127
#05
401-18285 C RAIL A 10V
ＣレールＡ １０Ｖ
1
128
#05
400-48869 RAIL SPACER 6D
レールスペーサ６Ｄ
2
129
#05
E3106-723-000 PWB GUIDE 6D
ＰＷＢガイド６Ｄ
2
130
#05
SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ３ Ｌ＝１０
4
131
#05
E3111-723-000 C BELT 6D
Ｃベルト６Ｄ
2
132
#08
402-21161 S.C.P. ATTACHED CABLE ASM SET
Ｓ．Ｃ．Ｐ．束線組セット
1
133
#08
402-21166 C_MOTOR_PULLY_S
ＣモータープーリーＳ
1
134
#08
402-21165 C_MOTOR_BR
ＣモーターＢＲ
1
135
#08
402-21168 C_COVER_B_6S
ＣカバーＢ＿６Ｓ
1
136
#08
402-21161 S.C.P. ATTACHED CABLE ASM SET
Ｓ．Ｃ．Ｐ．束線組セット
1
137
#09
-- -
138
#10
--
−
−
ＴＲ ６
ＳＥＲ 用
ＴＲ ６ ＳＮＲ，ＴＲ ６ ＳＮＲ（ＥＮ），
ＴＲ ６ ＳＮＸ，ＴＲ ６ ＳＮＸ（ＥＮ），
ＴＲ ６ ＳＮＶ，ＴＲ ６ ＳＮＶ（ＥＮ）用
ＴＲ ６ ＳＮＲ（ＥＮ），ＴＲ ６ＳＮＸ（ＥＮ），
ＴＲ ６ ＳＮＶ（ＥＮ）用
ＴＲ ６ ＳＸＬＸ，ＴＲ ６ ＳＸＬＸ（ＥＮ）用
ＴＲ ６ ＳＮＶ 用
ＴＲ ６ ＳＮＶ を除く
ＴＲ ６ ＳＮＲ，ＴＲ ６ ＳＮＸ（マシン ＲＥＶ．Ｄ 以前），
ＴＲ ６ ＳＮＶ（マシン ＲＥＶ．Ｅ 以前）用
ＴＲ ６ ＳＮＸ（マシン ＲＥＶ．Ｅ 以降），
ＴＲ ６ ＳＮＶ（マシン ＲＥＶ．Ｆ 以降）用
ＴＲ ６ ＳＮＲ，ＴＲ ６ ＳＮＸ（マシン ＲＥＶ．Ｄ 以前），
ＴＲ ６ ＳＮＶ（マシン ＲＥＶ．Ｅ 以前）用
（４００−４５７１８：ＡＣ モータ Ｓ．Ｐ．Ｃ の付属品 数量４）
ＴＲ ６ ＳＮＸ（マシン ＲＥＶ．Ｅ 以降），
ＴＲ ６ ＳＮＶ（マシン ＲＥＶ．Ｆ 以降）用
（ＳＭ −６０５５５５２− ＴＮ：六角穴ボルト Ｍ ５ Ｌ ＝５５ 数量４）
-
