- 25 - 13. OPTION COMPONENTS (SCS) オプション関係（ＳＣＳ） 6 7 12 11 9 10 13 14 20 15 1 17 16 18 1 9 21 22 24 23 2 3 4 25 5 8
- 24 -
NOTE( 注記 ) #01....FOR TR6SXLX ＴＲ ６ ＳＸＬＸ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-48998 WORK PLATE 6S
ワークプレート６Ｓ
1
2 E2237-723-000 WORKMAT 6S
ワークマット６Ｓ
1
3 400-49014 STOP SENSOR BR
ストップセンサＢＲ
2
4 E2093-725-000 BU SENSOR PLATE
ＢＵセンサプレート
2
5 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝６
4
6 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
4
7 400-45196 EXAM STOP SENSOR ASM
ＥＸＡＭストップセンサ組
2
8 SL-4031291-SC SCREW M3X12
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝１２
2
9 400-45183 SLOW MODE(HL DOWN) ASM.
スローモード（ＨＬ ＤＯＷＮ）組
1
10 400-48763 SV BR
ＳＶ ＢＲ
1
11 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
3
12 400-49261 UNION
ユニオン
4
13 PC-0124010-00 SPEED CONTROLLER
スピ−ド コントロ−ラ
4
14 PJ-3040452-02 ELBOW UNION A
エルボユニオン Ａ
1
15 PJ-3080400-04 BRANCH UNION
ブランチユニオンワイ
4
16 400-45181 SLOW MODE(HL UP) ASM.
スローモード（ＨＬ ＵＰ）組
1
17 400-45179 SLOW MODE(HR DOWN) ASM.
スローモード（ＨＬ ＤＯＷＮ）組
1
18 400-45177 SLOW MODE(HR UP) ASM.
スローモード（ＨＬ ＵＰ）組
1
19 400-45185 SLOW MODE (SHT) ASM.
スローモード（ＳＨＴ）組
1
20 400-48806 VALVE PL
バルブ ＰＬ
1
21 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
2
22 400-49261 UNION
ユニオン
2
23 PJ-3040452-02 ELBOW UNION A
エルボユニオン Ａ
2
24 PC-0124010-00 SPEED CONTROLLER
スピ−ド コントロ−ラ
2
25 SL-4033091-SC SCREW M3 L=30
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝３０
2
26 PJ-3080400-02 QUICK COUPLING
ワンタッチ継手
2
27 400-45187 SLOW MODE (TRAY) ASM.
スローモード（トレイ）組
1
28 400-45194 CNV EXAM SW ASM
ＣＮＶ ＥＸＡＭ ＳＷ組
1
29 400-45196 EXAM STOP SENSOR ASM.
ＥＸＡＭストップセンサー組
1
30 400-45194 CNV EXAMINATION SW ASM.
ＣＮＶ検査ＳＷ組
1
31 400-45197 FOOT SWITCH ASM.
フットスイッチ組
1
32 HD-0017100-00 PHOTO SENSOR
フォトインタラプタ
1
33 E1614-717-000 C BELT 252-3GT
Ｃベルト２５２−３ＧＴ
1
34 400-45712 MOTOR CABLE ASM.
自動幅調節モータ組
1
35 400-42153 AWC PCB ASM.
ＡＷＣ基板組
1
36 400-42575 SLOW MODE CTRL PCB ASM.
スローモードコントロール基板組
1
37 400-42216 TRAY LED (10) PCB ASM
トレイＬＥＤ（１０）基板組
2
38 400-48727 SW BOX BASE 6S
ＳＷボックスベース６Ｓ
1
39 E5746-723-000 COLLER L13.3
カラーＬ１３．３
12
40 HX-0022100-0E BUSH
ブッシュ
1
41 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
4
42 400-50039 SW BOX R 5D SILK
ＳＷボックスＲ ５Ｄシルク
1
43 NM-3034000-SF FLANGE NUT
フランジナット Ｍ３
12
44
#01
400-94970 STOP_SENSOR_BR
ストップセンサブラケット
1
45
#01
400-01076 SENSOR SLIDE PLATE
センサスライドプレート
1
46
#01
SL-4041091-SC SCREW M4 L=10
なべ小ねじセムス Ｍ４Ｘ０．７ Ｌ＝１０
1
47
#01
400-45196 EXAM STOP SENSOR ASM
ＥＸＡＭストップセンサ組
1
48
#01
SL-4031291-SC SCREW M3X12
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝１２
1
49 400-48962 RELEASE BASE A
リリースベース Ａ
1
50 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝６
3
51 E2044-723-000 RELEASE SHA
リリースＳＨＡ
1
52 SB-1030007-00 ROLLING SHAFT HOLDER
ころがり軸受
3
53 SB-1030005-00 BEARING
ころがり軸受
1
54 E2045-723-000 BEARING SPACER
ベアリングスペーサ
1
55 RE-0200000-K0 E-RING
Ｅ形止め輪 ２
3
56 E2046-723-000 RELEASE SP
リリースＳＰ
1
57 E2047-723-000 RELEASE PLATE
リリースプレート
1
58 NM-6030001-SC NUT M3
六角ナット Ｍ３Ｘ０．５ １種
3
59 WS-0310002-KM SPRING WASHER 3.1X5.3X0.7
ばね座金 ３．１Ｘ５．３Ｘ０．７
3
60 E2048-723-000 CARRIER RAIL
キャリアレール
2
61 E4402-531-000 MS (F) SPRING SH
ＭＳ（Ｆ）スプリングＳＨ
1
62 E2051-723-000 RELEASE SHC
リリースＳＨＣ
1
63 E2052-723-000 RELEASE GEAR
リリースギア
3
64 E2250-525-000 SET SCREW
ダブルポイントセットＳＣ（Ｍ３Ｘ３）
3
65 SB-1040011-00 BEARING
ころがり軸受
6
66 RE-0300000-K0 E-RING 3
Ｅ形止め輪 ３
4
67 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝６
3
68 HX-0035400-0K BASE SUPPORT
基板サポート
1
69 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
2
70 400-48963 RELEASE BASE B
リリースベース Ｂ
1
71 PS-0300162-KH SPRING PIN 3X16
スプリングピン ３Ｘ１６
2
72 E2049-723-000 RELEASE BASE C
リリースベースＣ
1
73 E2050-723-000 RELEASE STUD
リリーススタッド
2
- 25 -

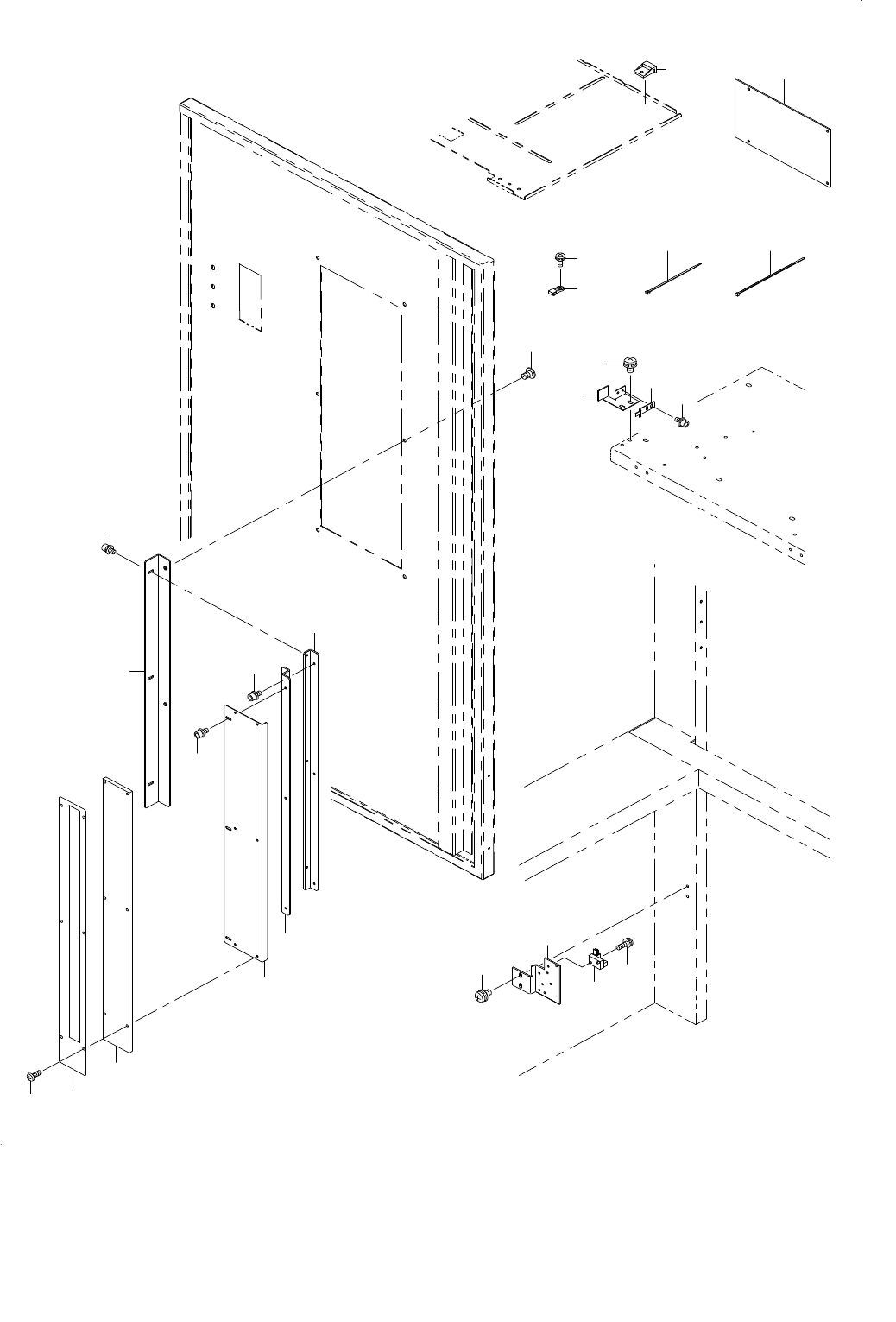

13. OPTION COMPONENTS (SCS)
オプション関係（ＳＣＳ）
6
7
12
11
9
10
13
14
20
15
1
17
16
18 19
21
22
24
23
2
3
4
25
5
8
- 26 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-73830 TAG INSERT(T) KIT
タグインサート（Ｔ）キット
20
2 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
2
3 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
2
4 400-95644 POSI SENSOR DOG
ポジションセンサドグ
1
5 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
2
6 400-73894 TR6S PCB BASE
ＴＲ６Ｓ基板ベース
1
7 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
3
8 400-73895 TR6S ANTENNA BR 1
ＴＲ６Ｓアンテナブラケット１
1
9 400-73896 TR6S ANTENNA BR 2
ＴＲ６Ｓアンテナブラケット２
1
10 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
3
11 400-73897 TR6S ANTENNA BR 3
ＴＲ６Ｓアンテナブラケット３
1
12 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
3
13 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
2
14 400-73668 ANTENNA ARRAY 20MM PITCH / 20 POSITION
アンテナアレイ２０ＭＭ ピッチ／２０ポジション
1
15 SM-4030801-SC SCREW M3X0.5 L=8
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝８
6
16 HX-0034400-00 HARNESS PARTS
束線パーツ
11
17 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
11
18 EA-9500B01-00 CABLE BAND
束線バンド
25
19 HX-0006500-0A CABLE CLIP
束線バンド
5
20 400-81314 SHIELD BRACKET 6S
シールドブラケット６Ｓ
1
21 400-83190 IS SCN PCB ASM
ＩＳ用ＳＣＮ基板組
1
22 400-95642 Z SENS BR
Ｚセンサブラケット
1
23 HD-0005700-0A PHOTO SENSOR
フォトセンサ
1
24 SL-4031081-SC SCREW M3 X 10
なべねじセムス Ｍ３ Ｌ＝１０
1
25 400-95963 COVER_BL_N
カバーＢＬ＿Ｎ
1
