- 2 - NOTE( 注記 ) #01....FOR TR6SNR,TR6SNX(UNTIL M/C REV.E), ＴＲ ６ ＳＮＲ，ＴＲ ６ ＳＮＸ （マシン ＲＥＶ．Ｅ 以前） ， TR6SNV(UNTIL M/C REV.F) ＴＲ ６ ＳＮＶ（マシン ＲＥＶ．Ｆ 以前 ）用 #02....FOR TR6SNX(AFTER M/C REV.F), ＴＲ ６ ＳＮＸ（マシン ＲＥＶ．Ｆ 以降） ， TR6SNV(AFTER M/…
- 1 -

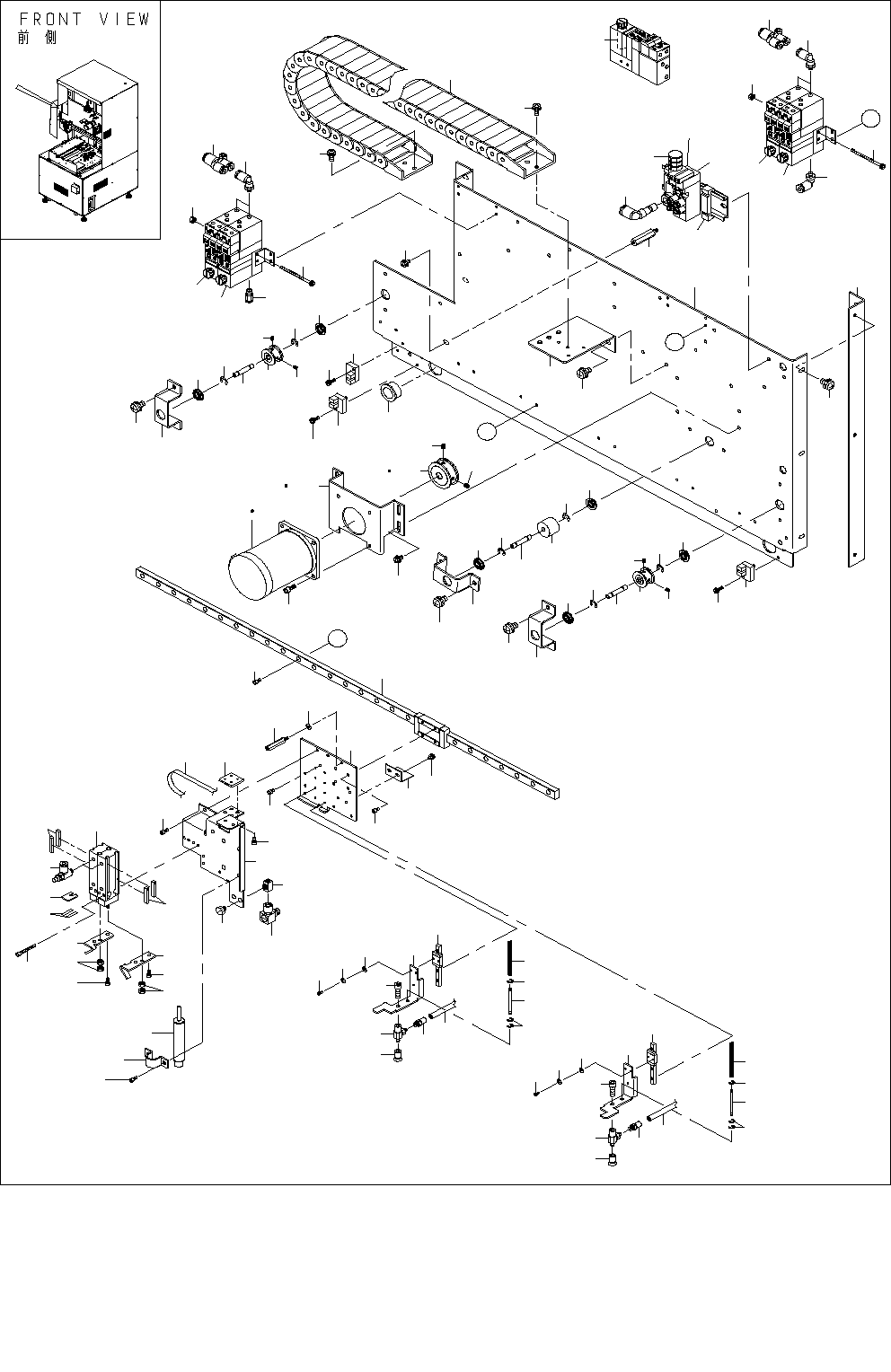

1. X UNIT
Ｘ ユニット
４
２
３
４
７
２５
２３
２６
９８
２８
２８
４９
４７
４８
３１
３４
３５
３３
３３
３６
３６
３２
３８
３９
４０
３１
３４
３５
３３
３３
３６
３６
３２
４０
４４
４５
４５
４３
４２
３７
３７
３７
３７
４１
４１
４６
５１
５１
１９
１８
５０
２１
２０
５１
５２
５２
１１
６５
６６
５７
５６
６０
６０
５３
１７
５４
１２
１３
８１
８２
６６
６２
６３
８
８１
９
６９
６８
５５
１０
５９
６１
５８
６４
８５
５
５
７６
７７
８２
７９
８０
７９
８０
８５
７８
７８
Ａ
Ａ
１４
６
６
１６
１６
２２
２２
２２
２９
１
１５ ９７
３０
７５
８３
８４
８８
８９
８７
８６
９０
９１
９２
７１
７３
７０
７４
９３
９４
９４
９６
２７
９９
３２
３１
Ｂ
Ｂ
９５
７２
６７
２４
- 2 -
NOTE( 注記 ) #01....FOR TR6SNR,TR6SNX(UNTIL M/C REV.E), ＴＲ ６ ＳＮＲ，ＴＲ ６ ＳＮＸ（マシン ＲＥＶ．Ｅ 以前），
TR6SNV(UNTIL M/C REV.F) ＴＲ ６ ＳＮＶ（マシン ＲＥＶ．Ｆ 以前）用
#02....FOR TR6SNX(AFTER M/C REV.F), ＴＲ ６ ＳＮＸ（マシン ＲＥＶ．Ｆ 以降），
TR6SNV(AFTER M/C REV.G) ＴＲ ６ ＳＮＶ（マシン ＲＥＶ．Ｇ 以降）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-49187 X RAIL 6S
Ｘ レール６Ｓ
1
2 PV-1502093-00 5 PORT ELECTROMAGNETIC VALVE
５ポート電磁弁
1
3 PV-1502093-00 5 PORT ELECTROMAGNETIC VALVE
５ポート電磁弁
1
4 400-45713 PHOTO SENSOR
フォトセンサ
2
5 400-49189 HEAD LINEAR WAY
ヘッドリニアウェイ
2
6 SL-4035091-SC SCREW M3X0.5 L=50
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝５０
4
7 HD-0005700-0A PHOTO SENSOR
フォトセンサ
1
8 PX-5000600-00 VACUUM PAD
真空パッド
1
9 PA-0603004-A0 FREE MOUNT CYLINDER
フリーマウントシリンダ
2
10 E2028-723-000 X BELT 6S
Ｘベルト６Ｓ
1
11 400-45127 HEAD R UP/DOWN SENSOR ASM.
ヘッドＲアップダウンセンサ組
1
12 400-45126 HEAD L UP/DOWN SENSOR ASM.
ヘッドＬアップダウンセンサ組
1
13 PX-5000610-00 VACUUM PAD
真空パッド
1
14 PV-9200010-00 FILTER ELEMENT
フィルタエレメント
2
15
#01
400-45057 X MOTOR ASM.
Ｘモ−タ組
1
16 NM-6030001-SC NUT M3
六角ナット Ｍ３Ｘ０．５ １種
4
17 PC-0105080-00 SPEED CONTROLLER
スピ−ドコントロ−ラ
4
18 400-45133 HEAD R EJECTOR ASM.
ヘッドＲエジェクタ組
1
19 400-45132 HEAD L EJECTOR ASM.
ヘッドＬエジェクタ組
1
20 400-45159 SPAD R EJECTOR ASM.
ＳＰＡＤ Ｒエジェクタ組
1
21 400-45158 SPAD L EJECTOR ASM.
ＳＰＡＤ Ｌエジェクタ組
1
22 SL-4031091-SC SCREW M3 X 10
なべ小ねじセムス
3
23 400-56394 SV BASE
ＳＶ ベース
1
24 PX-0500030-00 SILENCER
サイレンサ
1
25 PJ-3040600-01 ELBOW
レジューサエルボ
1
26
#01
400-48813 X MOTOR BR
Ｘモータブラケット
1
27
#01
E1104-717-000 XY MOTOR PULLEY
ＸＹモータープーリー
1
28 E2211-524-000 SCREW
ダブルポイントセットＳＣ
2
29 SM-6041002-TN BOLT
六角穴ボルト
4
30 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
4
31 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
6
32 400-48841 XY PULLEY BR
ＸＹプーリーＢＲ
3
33 E2250-525-000 SET SCREW
ダブルポイントセットＳＣ（Ｍ３Ｘ３）
4
34 E2730-531-000 CR IDOLER PULLEY SH
ＣＲ アイドラプーリ ＳＨ
2
35 E1115-717-000 XY IDLER PULLEY
ＸＹアイドラプーリ
2
36 RE-0400000-K0 E-RING 4
Ｅ形止め輪 ４
4
37 SB-1050011-00 ROLL SHAFT HOLDER
ころがり軸受
4
38 E2730-531-000 CR IDOLER PULLEY SH
ＣＲ アイドラプーリ ＳＨ
1
39 E1117-717-000 IDOLER ROLLER
ＸＹアイドラローラ
1
40 RE-0400000-K0 E-RING 4
Ｅ形止め輪 ４
2
41 SB-1050011-00 ROLL SHAFT HOLDER
ころがり軸受
2
42 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
2
43 400-48843 X CABLE BR 6S
Ｘケーブル ＢＲ ６Ｓ
1
44 E2032-723-000 X CABLEVEYOR
Xケーブルベア
1
45 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
4
46 400-48765 X BASE 6S
Ｘベース ６Ｓ
1
47 HX-0018800-0D BUSH
ブッシュ
1
48 400-48844 X BASE BR 6S
ＸベースＢＲ ６Ｓ
1
49 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
3
50 PJ-3010405-02 HALF UNION 4XM5
ハ−フユニオン ４ＸＭ５
2
51 PJ-3040405-04 ELBOW UNION
エルボユニオン
6
52 PJ-3080600-05 IKEI UNION Y
異径ユニオンワイ
2
53 E2064-723-000 CL STOPPER
ＣＬストッパ
2
54 E2065-723-000 CL STOPPER TAPE
ＣＬストッパテープ
4
55 E2029-723-000 CYLINDER PLATE L
シリンダープレートＬ
1
56 E1112-717-000 X BUFFER SH
Ｘバッファーシャフト
1
57 E1113-717-000 X BUFFER SPRING
Ｘバッファースプリング
1
58 NM-6030001-SC NUT M3
六角ナット Ｍ３Ｘ０．５ １種
2
59 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ３Ｘ０．５ Ｌ＝６
2
60 RE-0200000-K0 E-RING
Ｅ形止め輪 ２
3
61 E2030-723-000 CYLINDER PLATE R
シリンダープレートＲ
1
62 E1112-717-000 X BUFFER SH
Ｘバッファーシャフト
1
63 E1113-717-000 X BUFFER SPRING
Ｘバッファースプリング
1
64 NM-6030001-SC NUT M3
六角ナット Ｍ３Ｘ０．５ １種
2
65 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ３Ｘ０．５ Ｌ＝６
2
66 RE-0200000-K0 E-RING
Ｅ形止め輪 ２
3
67 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ３Ｘ０．５ Ｌ＝６
7
68 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝６
2
69 E1108-717-000 X SENSOR ACTUATOR
Ｘセンサアクチュエータ
1
70 PJ-0460525-03 HOSE ELBOW
ホ−ス エルボ
2
71 PJ-0205000-02 PLUG
プラグ
2
72 400-48809 X CARRIAGE PLATE
Ｘキャリッジプレート
1
73 PJ-0500505-01 BARBED FITTING JOINT
ミニチュア管継手
2
74 400-48812 X CYL BR
ＸシリンダーＢＲ
1
75 SM-6030502-TN SCREW M3 L=5
六角穴ボルト Ｍ３ Ｌ＝５
4
76 400-48810 PAD BASE L 6S
パッドベースＬ ６Ｓ
1
77 400-48811 PAD BASE R 6S
パッドベースＲ ６Ｓ
1
78 SM-6020402-TN BOLT M2 L=4
六角穴ボルト Ｍ２ Ｌ＝４
4
79 WP-0220301-SC WASHER M2
平座金みがき丸 Ｍ２
4
80 WS-0210002-KN SPRING WASHER M2
ばね座金 Ｍ２
4
81 PJ-3090504-01 PAD ADAPTER
パッドアダプタ
2
82 SM-6040602-TN BOLT
六角穴ボルト
2
83 E1122-717-000 STUD L=26
スタッドＬ２６
1
84 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
2
85 PJ-0320525-03 HOSE NIPPLE
ホウスニップル
2
86 E1119-717-000 XYS BELT CONNECTOR
ＸＹＳベルトコネクタ
1
87 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ３Ｘ０．５ Ｌ＝６
4
88 SM-6030402-TN BOLT M3X4
六角穴付きボルト
1
89 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ３Ｘ０．５ Ｌ＝６
5
90 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ３Ｘ０．５ Ｌ＝６
2
91 400-52112 TS HOLDER
ＴＳ ホルダ
1
92 E9448-717-0A0 TSP ASM
ＴＳＰ組
1
93 SM-6032502-UZ BOLT M3 L=25
六角穴ボルト Ｍ３ Ｌ＝２５
4
94 E3351-780-000 NYLON TUBE
ナイロンチューブ
2
95 HX-0033900-0B BOARD PARTS
基板パーツ
1
96 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
1
97
#02
402-22209 X MOTOR ASM
Ｘモ−タ組
1
98
#02
402-22643 X_MOTOR_BR
Ｘモータブラケット
1
99
#02
402-22644 PULLEY_P50_2GT_6_33F
プーリ＿Ｐ５０＿２ＧＴ＿６＿３３Ｆ
1
- 3 -
2. Y UNIT
Ｙ ユニット
７９ １０５
６２
３９
７３
３９
１６
４０
１２
６９
７２
６
６８
６６
６７
６５
６６
２０
２８
２９
３０
８４
５４
６９
２１
１７
８１
８２
３１
８０
７１
７０
７１
３８
７６
７５
４７
７７
９７
４６
３５
３６
２７
３６
１４
４８
４５
２６
８３
７０
６８
７２
７４
Ａ
Ａ
２５
Ｂ
Ｂ
５６
７８
６１
５２
９
５１
５０
６７
１３
１５
３９
４１
４２
４３
４４
１８
１９
４９
４９
１
６３
６４
５７
５８
６０
５９
５７
５８
６５
５１
５３
５３
５５
２
３
４
５
８５
８６
８７
８８
８８
８９
８９
８８
８９
８８
８９
８７
８６
８５
８
１０４
９０
９１
９２
９２
９３
９３
３２
９４
９４
９５
９６
９８
９８
９９
１００
１０１
３５
２２
３３
３４
３４
２３
１０
１０２
１０３
１０３
２４
１０３
２４
１０３
１０２
１０
７
２３
１１
３７
３７
Ｃ
Ｃ
Ｄ
Ｄ
