1. 机器的构成 TUT-XP243-1.0S 4 XP-243E 操作手册 1.1.3 机器内部表示机器内部的主要部件。 1. 贴装工作头由 Z、Q 轴所构成，可装载单吸嘴的贴装工作头。 2. XY - 机械手将贴装工作头移动到元件的吸取、贴装位置。 3. 元件相机照明单元 1 4. 元件相机照明单元 2 作为影像处理时的光源使用。 5. 定位点相机读取基准定位点等 6. 废料带切刀吸取元件之后的废料带切除。 7. 频闪灯…

TUT-XP243-1.0S 1. 机器的构成

XP-243E 操作手册 3

1.1.2 机器后侧 (Side 2)

表示从机器后侧看的主要部件。

11.安全门 2

12.料盘单元

用料盘供应元件的单元，固定在机器的后部。

13.伺服箱 2

在此放置伺服放大器。

14.计时器

显示机器的累计运转时间。

15.大型不良元件排出接受盘的提取口

16.操作面板 2

在机器后侧进行机器的操作时使用。

17.压力计

显示供应空气的压力值。

1. 机器的构成 TUT-XP243-1.0S

4 XP-243E 操作手册

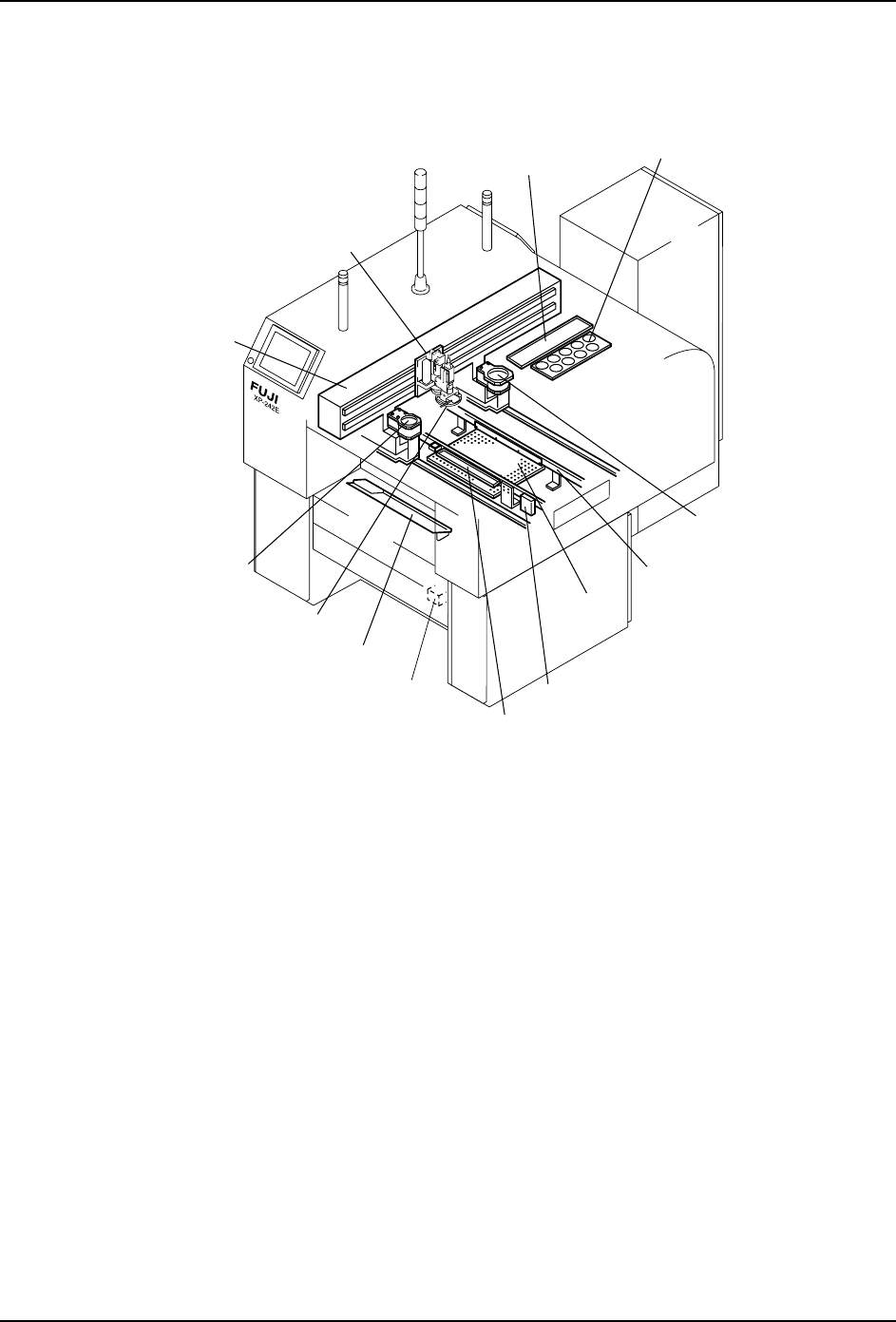

1.1.3 机器内部

表示机器内部的主要部件。

1. 贴装工作头

由 Z、Q 轴所构成，可装载单吸嘴的贴装工作头。

2. XY- 机械手

将贴装工作头移动到元件的吸取、贴装位置。

3. 元件相机照明单元 1

4. 元件相机照明单元 2

作为影像处理时的光源使用。

5. 定位点相机

读取基准定位点等

6. 废料带切刀

吸取元件之后的废料带切除。

7. 频闪灯电源

供应频闪灯 (xenon 管 ) 的电源。

8. 中型不良元件排放盘

9. 小型不良元件排出盒

NG 元件排放到此处。可装卸。

XP2ON203Ea

TUT-XP243-1.0S 1. 机器的构成

XP-243E 操作手册 5

10.电路板升降台

贴装时支撑电路板。

11.搬运轨道

12.吸嘴置放台

配置使用的吸嘴的地方。

13.元大型不良元件排放盘

此料盘可以向机器后侧拉出。

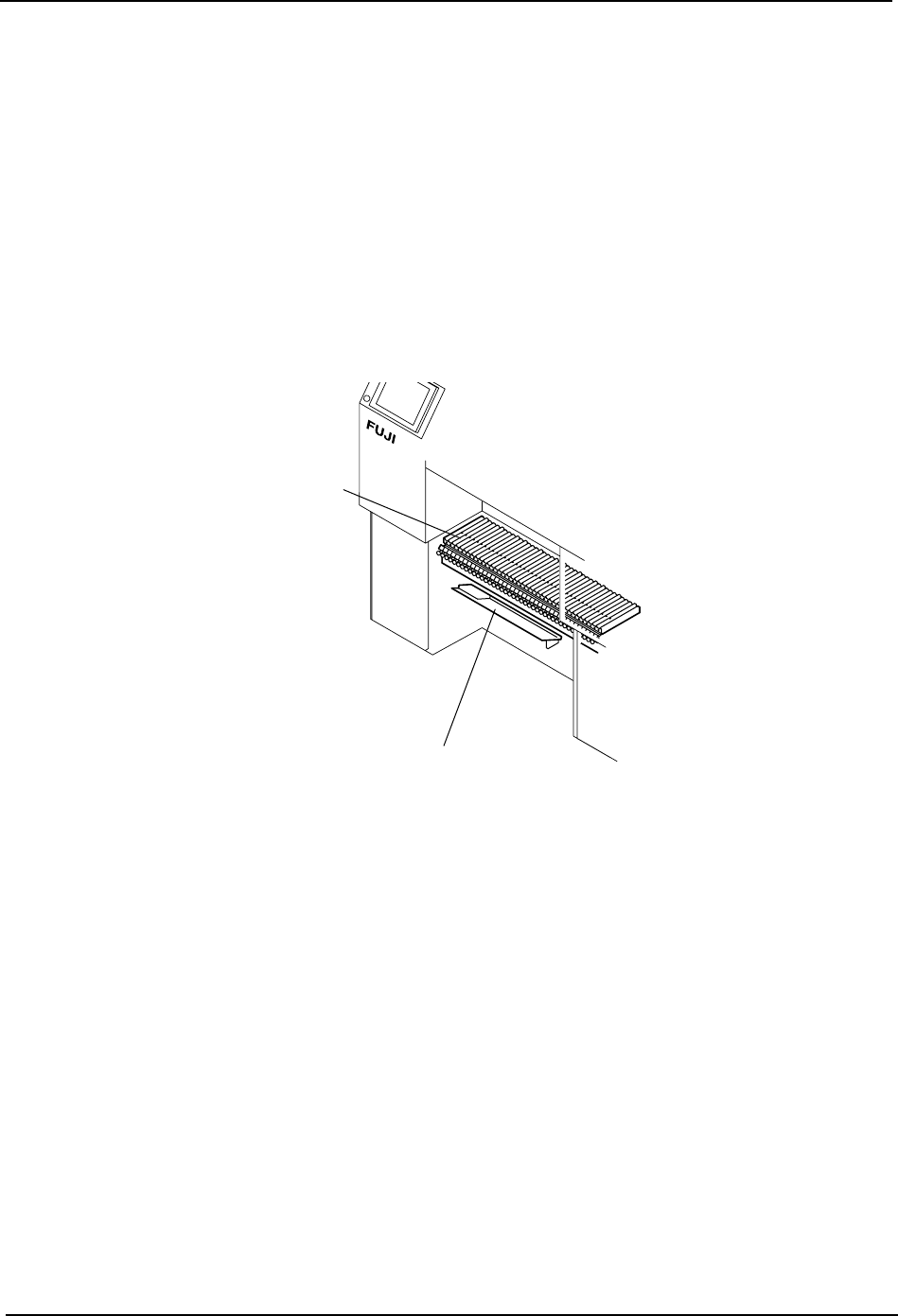

14.固定料站平台

装载料带供料器的固定平台。

※ Side 1 固定料站平台装载机的时候。

XP2ON204a
