1. 机器的构成 TUT-XP243-1.0S 6 XP-243E 操作手册 1.2 各部分的功能 说明本机器的构成。 1.2.1 贴装关系 贴装工作头 贴装工作头是由 Z、Q 轴的伺服马达，单吸嘴，定位相机所构成 的。
TUT-XP243-1.0S 1. 机器的构成
XP-243E 操作手册 5
10.电路板升降台
贴装时支撑电路板。
11.搬运轨道
12.吸嘴置放台
配置使用的吸嘴的地方。
13.元大型不良元件排放盘
此料盘可以向机器后侧拉出。
14.固定料站平台
装载料带供料器的固定平台。
※ Side 1 固定料站平台装载机的时候。
6
14
XP2ON204a
1. 机器的构成 TUT-XP243-1.0S
6 XP-243E 操作手册

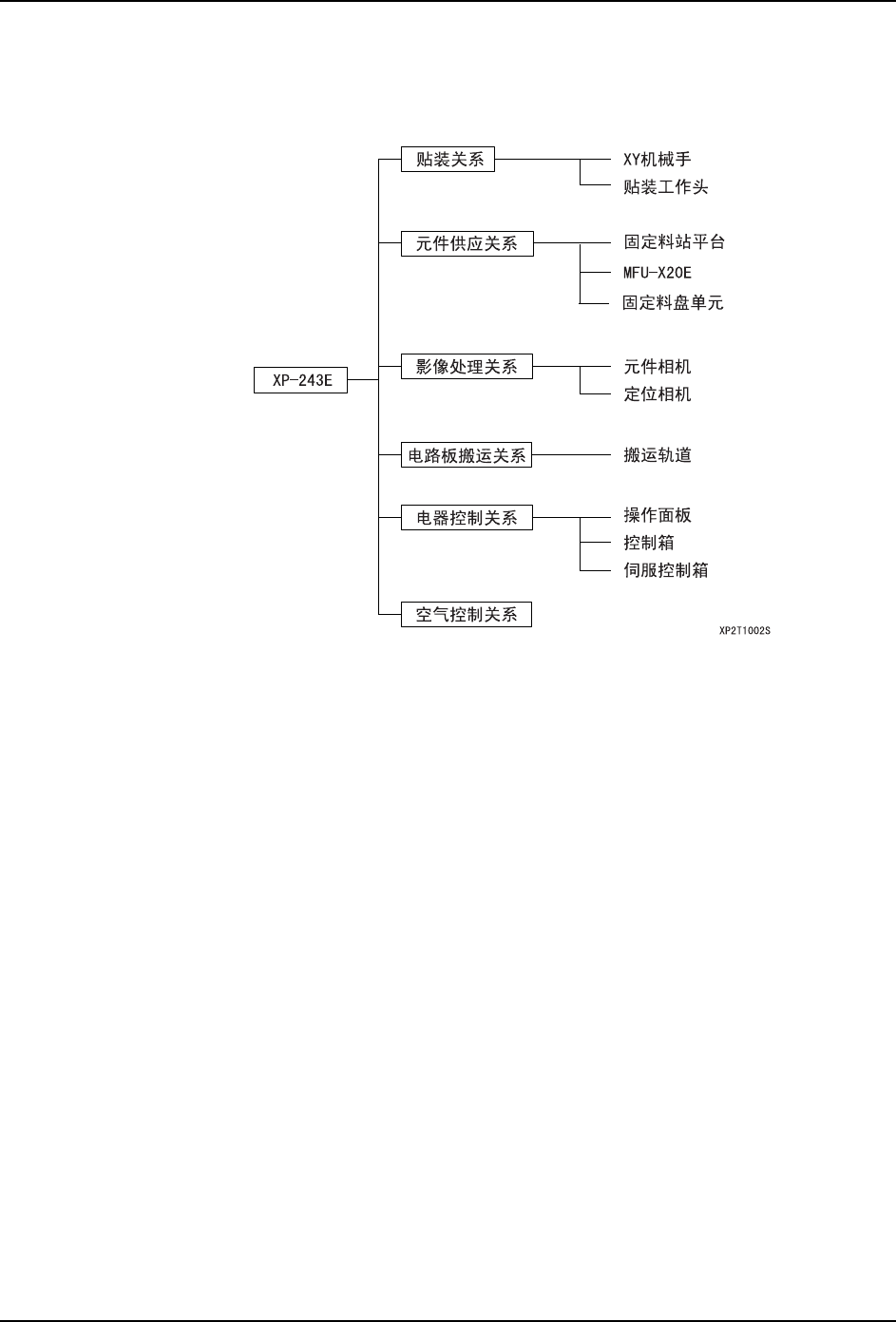

1.2 各部分的功能
说明本机器的构成。
1.2.1 贴装关系
贴装工作头
贴装工作头是由 Z、Q 轴的伺服马达，单吸嘴，定位相机所构成的。
TUT-XP243-1.0S 1. 机器的构成
XP-243E 操作手册 7
1.2.2 元件供应关系

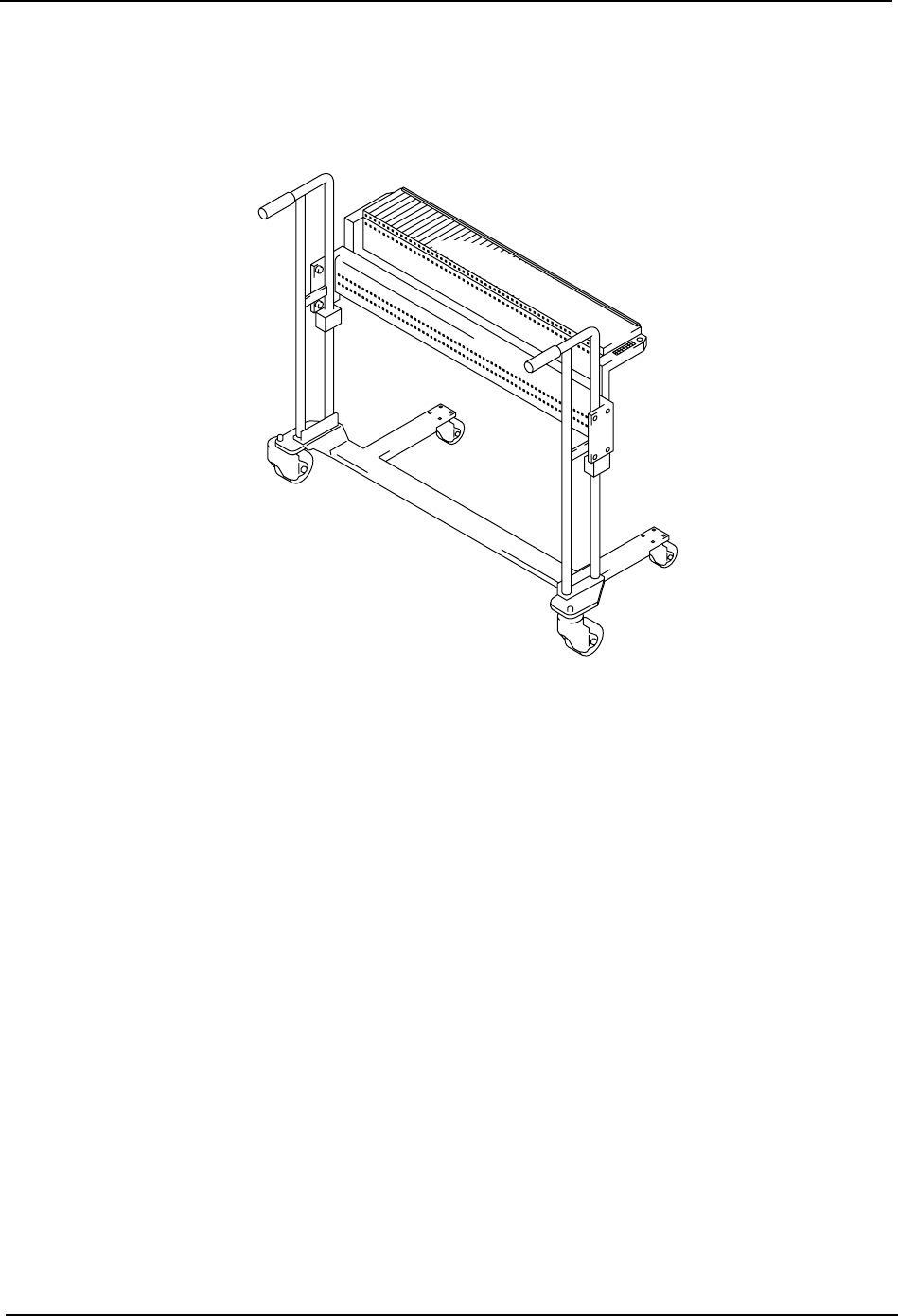

MFU-X20E ( 多供料器单元 )
装载带装供料器，可在机器上进行装卸。
1.2.3 影像处理关系
元件相机
识别吸取在吸嘴上的元件形状、尺寸的照相机。本机器上装载2台CCD照相机。
定位相机
读取生产电路板上的基准定位点，并进行贴装位置补正的照相机。
XP2MN205a
