TUT-XP243-1.0S 3. 生产的准备
XP-243E 操作手册 17
3.3.4 MTU 安全门的开关
按以下的步骤进行。
1. 从 [ 主画面 ] 上选择 [ 机器操作 ]、[ 料盘操作 ]、按下 [ 料盘更换位置 ] 键。
2. 安全门料盘 ] 的电子锁定被解除、安全门可以开关。
3.3.5 自动运转中料盘元件的补充
按以下的步骤进行。
1. 从[主画面]上选择[更换料盘]。
2. 显示出 「料盘更换准备结束。请供应料盘元件」的信息后，按下 [OK] 键。
3. 打开 [ 安全门料盘 ]，补充料盘元件。
4. 按下 [ 料盘更换结束 ] 键。
打开安全门或料盘闸门后，在 [ 料盘更换结束 ] 按钮中有如下显示。
5. 按下 [ 启动 ] 按钮后，重新开始运转。
D： 安全门打开
S： 料盘闸门打开
DS： 安全门打开和料盘闸门打开
3. 生产的准备 TUT-XP243-1.0S
18 XP-243E 操作手册
3.4 机器主体
3.4.1 搬运轨道宽度的变更
本机器具有以生产中所使用的程序数据为基础由马达驱动来调整搬运轨道宽度的功能。
1. 从[主画面]上选择[机器操作]，按下[变更搬运轨道宽度]键。
2. 在生产程序已经被下载的状态下，在 [ 指定值 ] 的条目上输入搬运轨道的宽度。选择 [
开始调整 ]，按下 [ 启动 ] 按钮后搬运轨道变更为指定的宽度。
3. 按下确认框的 [OK] 键。
备注 ) 搬运轨道宽度进行微调整时，在 [ 指定值 ] 的条目上输入所要求的数值。
3.4.2 自动运转中搬运轨道宽度自动变更的设定
自动运转时，生产程序变更后搬运轨道宽度会自动调整到与在程序数据中设定的轨道宽度
相一致。
1. 从 [ 主画面 ] 上选择 [ 维修保养 C]，在 [ 固有值编辑 ] 上选择 [_AutoConvWidth]，将
设定值定为 [1]。
备注 ) 默认值设定为没有使用的 [0]。
2. 按下[关闭]键后返回[主画面]。
TUT-XP243-1.0S 3. 生产的准备
XP-243E 操作手册 19

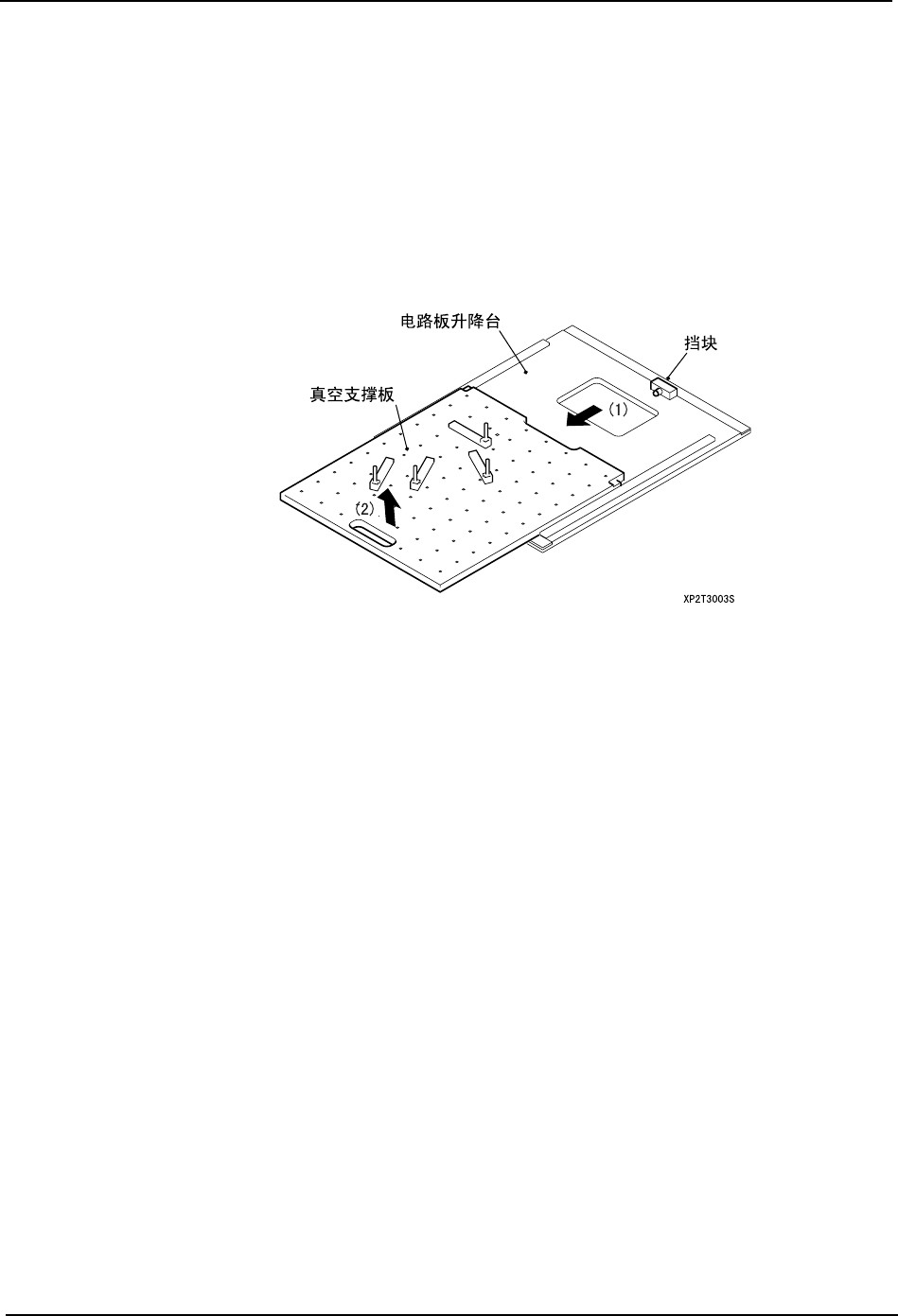

3.4.3 真空支撑销的安装，位置变更
按以下的步骤安装真空支撑销。
1. 从 [ 主画面 ] 上选择 [ 机器操作 ]、[ 搬运轨道操作 ]。按下 [MAIN 升降台下降 ] 键，使
电路板升降台下降。
2. 将搬运轨道调整至最大宽度 (356mm)。
3. 将 MFU 从机器上卸下。
4. 将定位托架朝横向拉出些许，然后朝上将其取出。
注意 ) ·不要将定位托架和传感器接触，以免损坏传感器。
·因为是在 MFU 侧进行操作，注意避免和照相机、吸嘴相干涉。
5. 拧松固定螺栓，布置支撑销的位置。
