NPM-DGS
程序手册
4.3
假想生产线的构筑
EJS9AC-MB-04P-35 Page 4-37
设备选项设定图标
(CM/DT)
点击
[
设备选项
]
图标，能够对各设备所使用选项进行定义。
点击扩展选项图标，则显示出扩展选项。
设定项目如下所示。
项目
说明
‘
贴装头
’
实装吸头。有以下种类。
• [
超高速
12
吸嘴贴装头
(
对应
12 mm
元件
)]
• [
高速
12
吸嘴贴装头
]
• [8
吸嘴贴装头
]
• [
高速
8
吸嘴贴装头
(
对应
32 mm
元件
)]
• [
高速
8
吸嘴轻量贴装头
]
• [
高速
8
吸嘴贴装头负荷控制
]
• [LS 8
吸嘴贴装头
]
• [
通用型
3
吸嘴轻量贴装头
50 N]
• [
通用型
3
吸嘴贴装头
28 N
负荷控制
]
• [
通用型
3
吸嘴贴装头
50 N
负荷控制
]
‘
吸嘴更换器
’
吸嘴交换器
(
与吸嘴储料器同义
)
。
有以下种类。
• [
高速
12
吸嘴用
]
• [
高速
8
吸嘴用
]
• [
通用型
3
吸嘴
50mm
用
]
• [
通用型
3
吸嘴用
]
• [
特大吸嘴用
]
‘
元件识别照相机
’
元件识别照相机。有以下种类。
• [40
兆线性照相机
]
• [100
兆线性照相机
] (
侧面有照明
)
• [
无
]
‘
送料器台
’
编带、托盘元件供应部。有以下种类。
• [
卷带
F (35
连
)]
• [
卷带
F (27
连
)]
• [
卷带
F (20
连
)]
• [
直接托盘
卷带
F]
• [
穿梭型盘式
卷带
F]
• [JEDEC
托盘双式
]
• [JEDEC
托盘单式
]
• [
单式直接托盘
]
• [
双式手动托盘
]
• [
无
]
NPM-DGS
程序手册
4.3
假想生产线的构筑
Page 4-38 EJS9AC-MB-04P-35
项目
说明
‘
扩展选项
’
‘
元件排出传送带
’
排出
NG
元件的方法。
• [
元件排出传送带
(
大
)]
• [
元件排出传送带
(
小
)]
• [
无
]
‘
转印装置
’
转印装置的种类。
• [
新转印装置
]
• [
旧转印装置
]
• [
无
]
‘3D
测量选项
’
对元件进行三维识别的传感器。
‘
高度传感器
’
识别基板弯曲的传感器。
‘
厚度测量选项
’
测量元件厚度的照相机。可提高贴装质量。
‘
引线检查器
’
识别元件引线浮起的传感器。
‘
传送带延长
’
设定是否延长传送带。
‘
散装供料器部品空气供给
’
设定是否向散装供料器供应空气。
‘
添加托盘箱
’
设定是否进行托盘的整体交换。
‘
侧面照明
’
装在元件识别照相机上的侧面照明。
‘
生产中吸嘴更换有无
’
设定是否属于能够在生产中更换吸嘴的吸嘴头。只能在高速
8
吸嘴头
(
应对
32 mm
元件
)
或
LS 8
吸嘴头的情形下设定。
‘
薄型单式
’
对是否允许在工作台上配置薄型单式供料器和自动加载供料器进行
设定。以下设备为对象。
• CM602-L(NM-EJM8A), CM402-L(KXF-4Z4C),
CM402-M(KXF-4Y3C)
‘
杆式供料器
’
对是否可在工作台上配置杆式供料器进行设定。
‘
共通选项
’
‘
延长传送带
’ • [
无延长传送带
]
• [
延长传送带
(
上游
)]
• [
延长传送带
(
下游
)]
• [
延长传送带
(
上游
/
下游
)]
‘
轨道类型
’
设定轨道的种类。
• [
单轨
]
• [
双轨
–
双轨使用
]
• [
双轨
–
单轨使用
]
‘
传送带分割
’
设定传送带的种类。
• [4
分割
(
默认
)]
• [3
分割
]
• [3
分割
(510 x 250 mm)]
• [2
分割
(400 x 250 mm)]
• [
无分割
(400 x 250 mm)]
• [3
分割
(460 x 250 mm)]
• [3
分割
(460 x 360 mm)]
‘
高速化选项
’
设定高速化选项的种类。
• [
高速化选项
1]
• [
高速化选项
2]
• [
高速化选项
3]
• [
高速化选项
4]
• [
高速化选项
5]
• [
无
]
NPM-DGS
程序手册
4.3
假想生产线的构筑
EJS9AC-MB-04P-35 Page 4-39
插入头选项卡
(
只限
NPM-VF
机
)
点击
[
插入头
]
选项卡，可对插入机使用的工具种类以及工具号码进行设定。
插入头只可在
NPM-VF
机
(NM-EJM9A)
上进行设定。

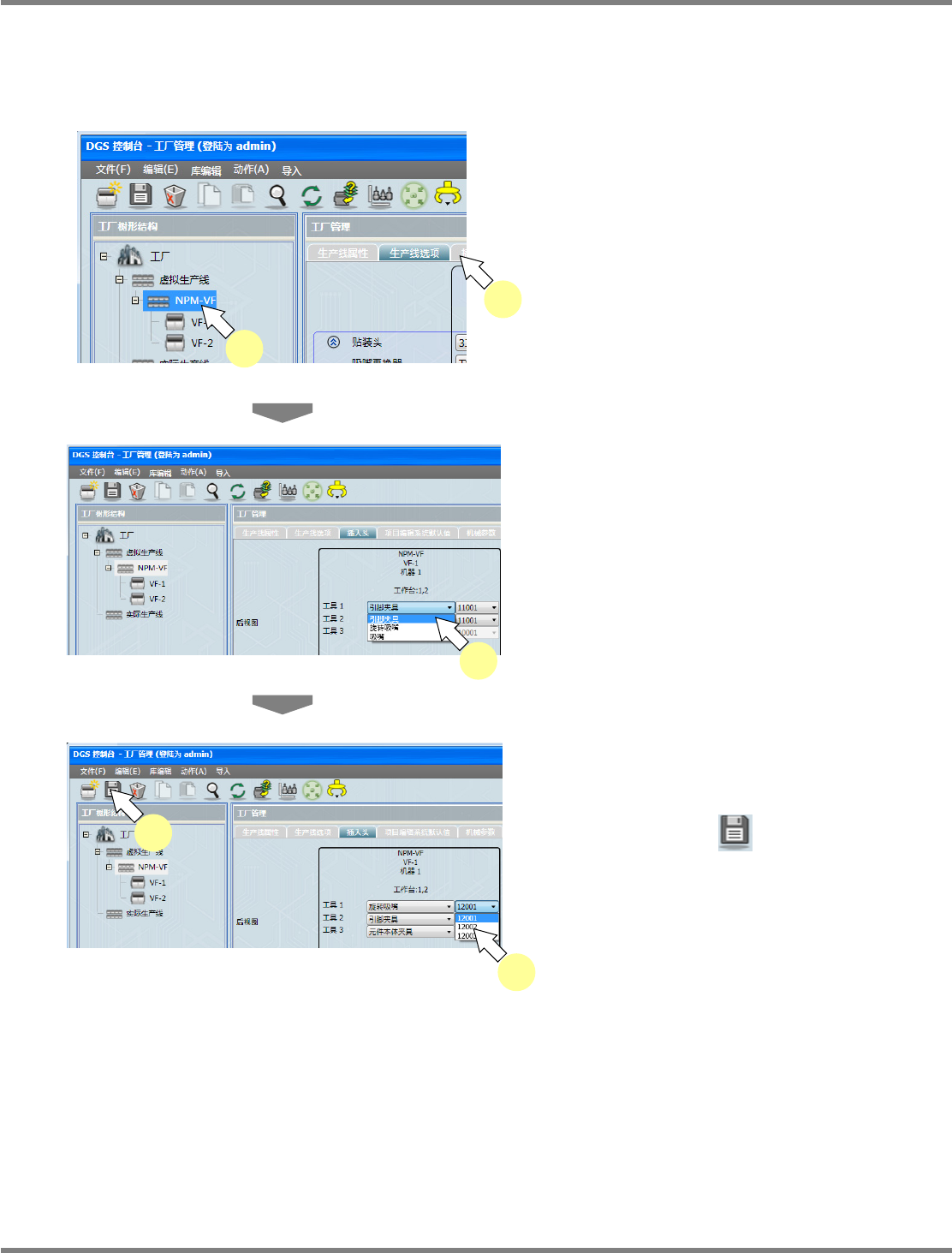

工具头、工具号码的确认和编缉
1
选择存在插入机的虚拟生产线后选择
[
插入头
]
选项卡。
将显示
<
插入头
>
画面。
2
通过下拉菜单选择所需使用的工具种类。
工具的变更只可在使用
3
个工具头时执行。
3
通过下拉菜单选择工具号码。
4
点击工具栏的
(
保存
)
。
Factory040304S-06C00
1
1
Factory040304S-07C00
2
Factory040304S-08C01
3
4
