NPM-DGS
程序手册
4.4
吸嘴程序库编辑器
Page 4-70 EJS9AC-MB-04P-35
项目
说明
‘TT’
吸着保持時間
显示在吸着时吸头下降的时间。
‘MT’
装着保持時間
显示在贴装时吸头下降的时间。
‘Fb’
吸嘴堵塞检测值
进行吸嘴交换时设定吸嘴堵塞检测时使用的阈值。
‘VSMC’
真空传感器贴装检查
检测贴装元件是否完成时设定。
‘
注释
’
请自由输入。
(
任意
)
‘
附着物检查
’
设定是否进行附着物检查。
• [
自动
]
• [ON]
• [OFF]
‘SN’
低冲击吸嘴
设定是否属于低冲击吸嘴。
变更吸嘴数据

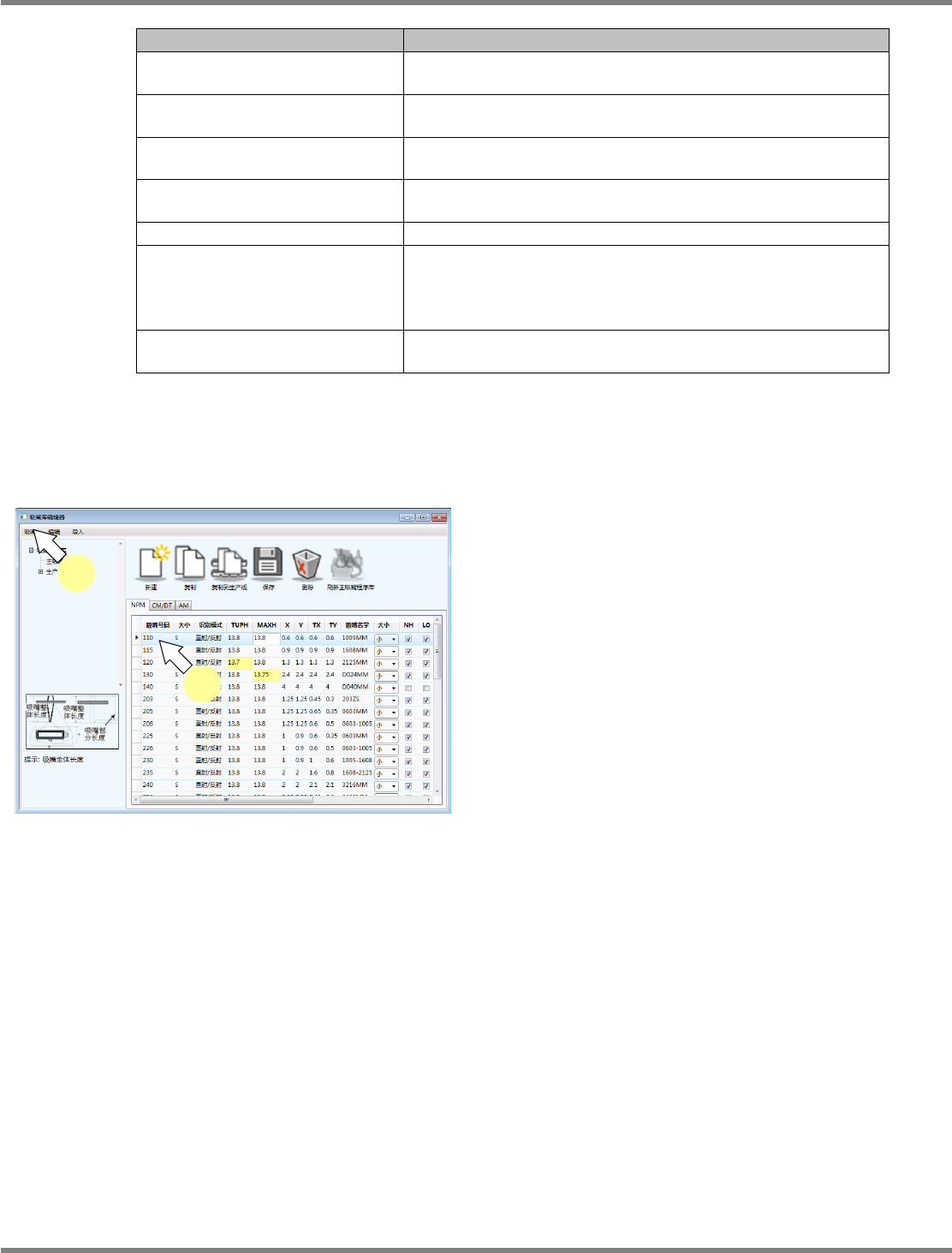

1
点击需要变更项目的工作格来变更数
据。
如果变更标准吸嘴的数据，所变更的工作格的
背景颜色会发生变化。
通过创建而追加的吸嘴，背景颜色不会发生变
化。
2
选择菜单栏的
[
吸嘴
]
[
保存
]
。
Factory040403S-01C01
2
1
NPM-DGS
程序手册
4.4
吸嘴程序库编辑器
EJS9AC-MB-04P-35 Page 4-71
4.4.4
追加新建吸嘴

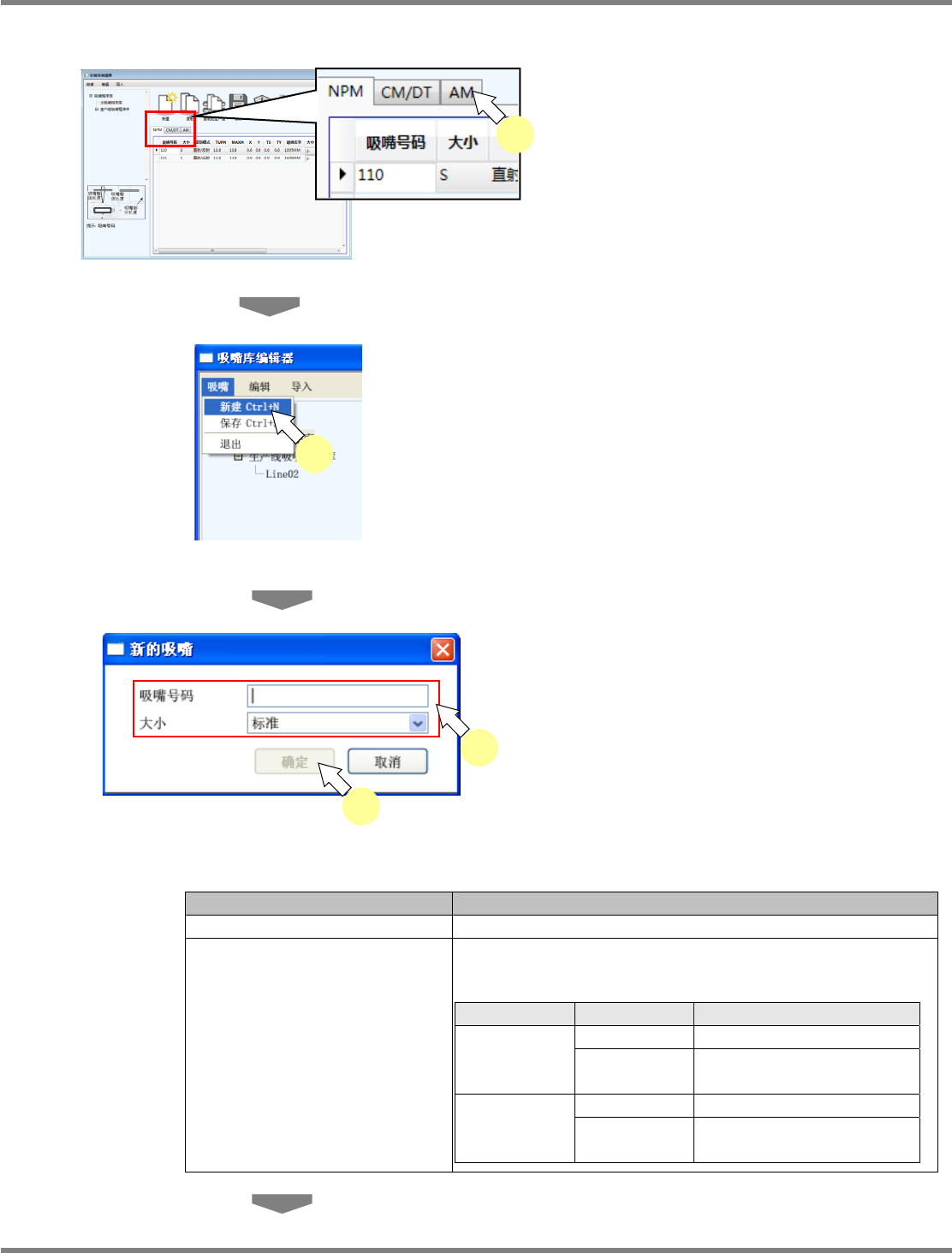

1
选择追加的吸嘴种类。
NPM,CM/DT
或
者
AM
2
选择菜单栏的
[
吸嘴
]
[
新建
]
。
将显示
<
新的吸嘴
>
画面。
3
指定
‘
吸嘴号码
’
以及
‘
大小
’
。
4
点击
[
确定
]
。
吸嘴一览，从上段起按照号码的大小顺序而显
示，因此所输入的吸嘴号码会被追加到相应的
位置上。
设定项目
项目
说明
‘
吸嘴号码
’
输入吸嘴号码。输入范围
: 101 ~ 9999
‘
大小
’
设定吸嘴大小。
随吸嘴号码不同可以设定的尺寸也不同。
吸嘴种类
吸嘴号码
可设定的尺寸
NPM
、
CM/DT
用
吸嘴
100
～
999 [
标准
]
、
[
大
]
、
[
小
]
1000
～
9999 [
标准
]
、
[
大
]
、
[XL]
、
[50mm]
[
屏蔽
S]
、
[
屏蔽
L]
AM
用
吸嘴
100
～
999 [
标准
]
1000
～
9999 [
标准
]
、
[
大
]
、
[
屏蔽
S]
、
[
屏蔽
L]
Factory040404S-01C00
2
Factory040404S-02C00
3
4
Factory040405S-02C01
1
NPM-DGS
程序手册
4.4
吸嘴程序库编辑器
Page 4-72 EJS9AC-MB-04P-35
5
输入吸嘴的详细内容。
需要设定的详细内容，由敝公司附随吸嘴而提
供。请将记载内容输入进追加行的数据内。
项目的详细内容
:
‘4.4.3
吸嘴数据
’
6

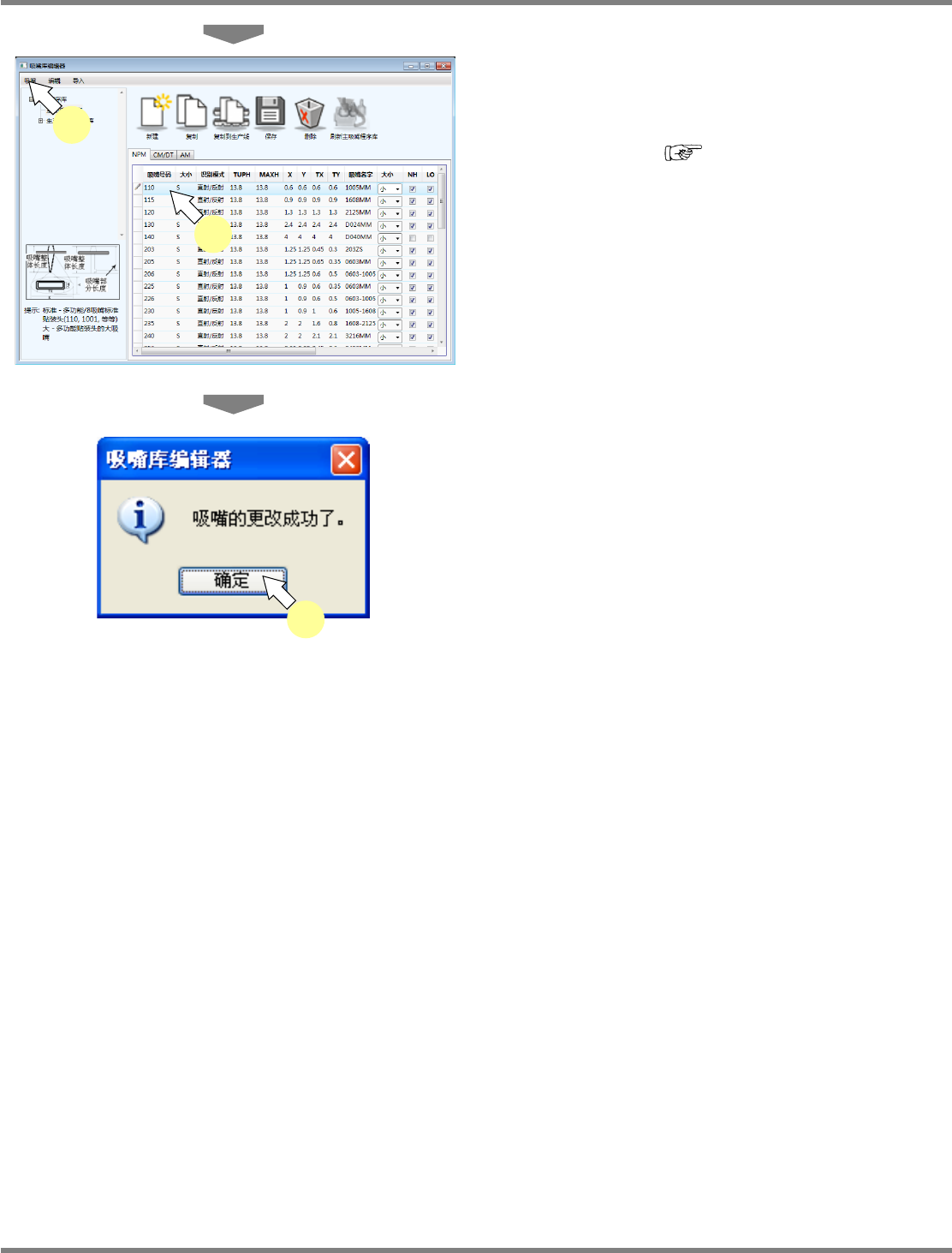

选择菜单栏的
[
吸嘴
]
[
保存
]
。
7
点击
[
确定
]
。
Factory040404S-04C00
7
Factory040404S-03C01
6
5
