为安全生产保驾护航 8 LA KB2 KB1 LJ LK LE LR LG LL T h8 KH 轴端尺寸图 轴端带键尺寸图 W h8 KW N9 0.1 A 0.03 A 0.06 A A TP KA1 KA2 LC LZ 18.25 S h6 LB h7 130 机座尺寸表（单位：mm） 电机型号 LC LL LR LA LZ KA 1 KB1 KA2 KB2 LG LE LJ LB S TP LK KH KW W T 重量 (kg…
7
MS1 系列防爆伺服电机
LA
LK
LE
LR
LG
LL
LJ
S h6
LB h7
170±10
170±10
TP
LC
LZ
660 和 80 机座尺寸表（单位：mm）
电机型号 LC LL LR LA LZ LG LE LJ LB S TP LK KH KW W T
重量
(kg)
20B30CB-
A331R-EX
60 80 30±0.5 70 4-Ø5.5 8 3±0.5 0.5±0.35 Ø50h7 14 M5×8 16.5 11 5 5 5 0.98
40B30CB-
A331R-EX
60 98.5 30±0.5 70 4-Ø5.5 8 3±0.5 0.5±0.35 Ø50h7 14 M5×8 16.5 11 5 5 5 1.47
55B30CB-
A331R-EX
80 98.2 35±0.5 90 4-Ø7 7.5 3±0.5 0.5±0.35 Ø70h7 19 M6×20 26 15.5 6 6 6 2.05
75B30CB-
A331R-EX
80 108.8 35±0.5 90 4-Ø7 7.5 3±0.5 0.5±0.35 Ø70h7 19 M6×20 26 15.5 6 6 6 3.24
20B30CB-
A334R-EX
60 107 30±0.5 70 4-Ø5.5 8 3±0.5 0.5±0.35 Ø50h7 14 M5×8 16.5 11 5 5 5 1.36
40B30CB-
A334R-EX
60 125.8 30±0.5 70 4-Ø5.5 8 3±0.5 0.5±0.35 Ø50h7 14 M5×8 16.5 11 5 5 5 1.82
75B30CB-
A334R-EX
80 142 35±0.5 90 4-Ø7 7.5 3±0.5 0.5±0.35 Ø70h7 19 M6×20 26 15.5
6 6 6 2.6
电机尺寸
0
-0.1
0
-0.1
0
-0.1
0
-0.1
0
-0.1
0
-0.1
0
-0.1
0
-0.025
0
-0.025
0
-0.03
0
-0.03
0
-0.025
0
-0.025
0
-0.025
为安全生产保驾护航
8
LA
KB2
KB1
LJ
LK
LE
LR
LG
LL
T h8
KH

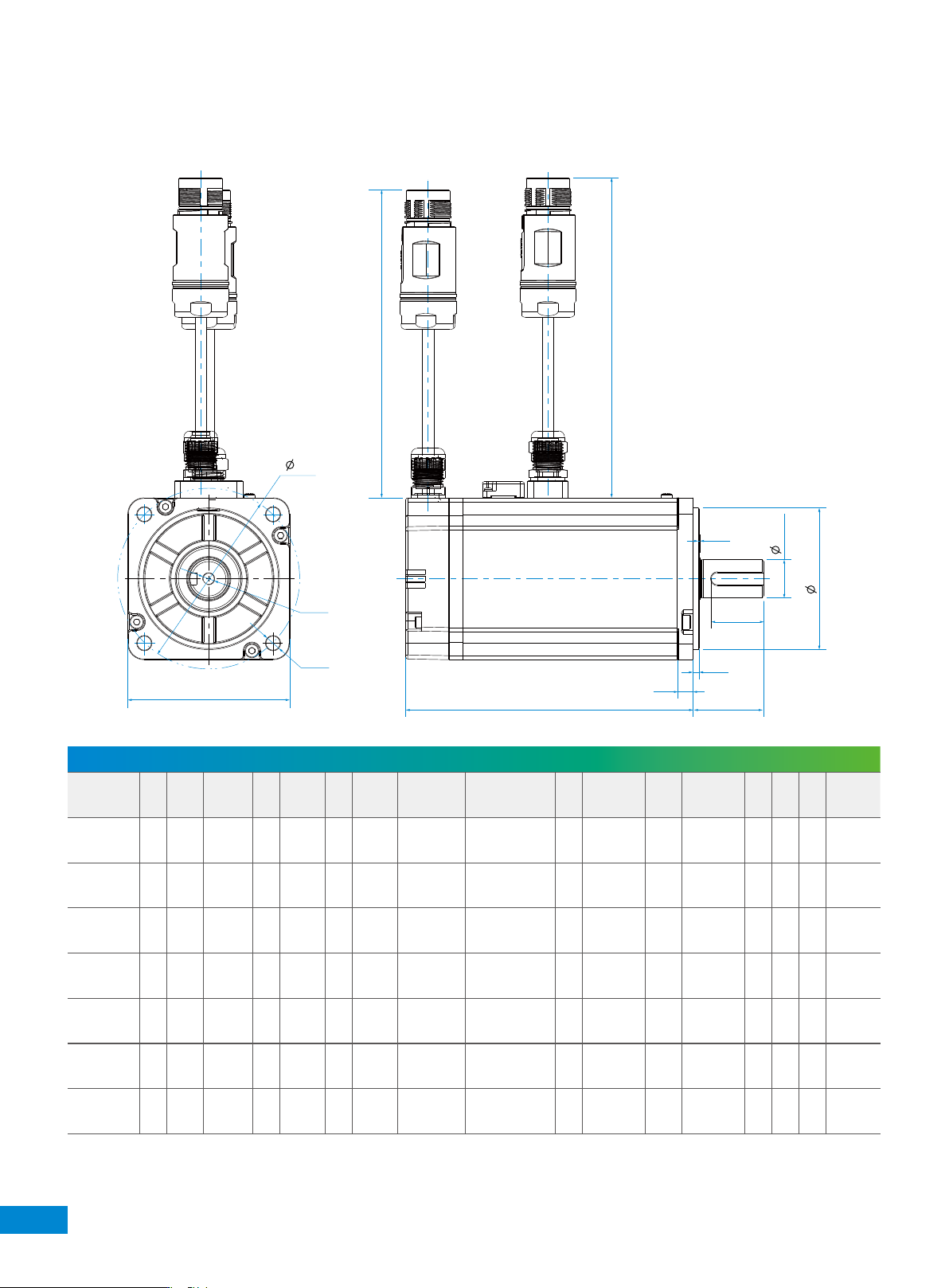

轴端尺寸图 轴端带键尺寸图
W h8
KW N9
0.1 A
0.03 A
0.06 A
A
TP
KA1
KA2
LC
LZ
18.25
S h6
LB h7
130 机座尺寸表（单位：mm）
电机型号 LC LL LR LA LZ KA1 KB1 KA2 KB2 LG LE LJ LB S TP LK KH KW W T
重量
(kg)
13C15CD-
A331R-EX
130
157 55±1 145 4-Ø9 111.9 85 96.7 136.5 14 4 0.5±0.75
Ø110h7
22 M6×20 36 18 8 8
7
7.1
18C15CD-
A331R-EX
172 55±1 145 4-Ø9 111.9 100 96.7 151.5 14 4 0.5±0.75
Ø110h7
22 M6×20 36 18 8 8
7
8.5
85B15CD-
A331R-EX
142 55±1 145 4-Ø9 111.9 70 96.7 121.5 14 4 0.5±0.75
Ø110h7
22 M6×20 36 18 8 8
7
5.8
13C15CD-
A334R-EX
183 55±1 145 4-Ø9 111.9 85 96.7 161.5 14 4 0.5±0.75
Ø110h7
22 M6×20 36 18 8 8
7
8.9
18C15CD-
A334R-EX
197 55±1 145 4-Ø9 111.9 100 96.7 176.5 14 4 0.5±0.75
Ø110h7
22 M6×20 36 18 8 8
7
10.3
85B15CD-
A334R-EX
167 55±1 145 4-Ø9 111.9 70 96.7 146.5 14 4 0.5±0.75
Ø110h7
22 M6×20 36 18 8 8
7
7.7
0
-0.035
0
-0.035
0
-0.035
0
-0.035
0
-0.035
0
-0.035
0
-0.2
0
-0.2
0
-0.2
0
-0.2
0
-0.2
0
-0.2
9
MS1 系列防爆伺服电机
配套线缆
线缆类型 线缆型号 长度（m） 线缆编码
动力线缆
抱闸
S6-L-M18A-3.0-EX 3 1504CU07
S6-L-M18A-5.0-EX 5 1504CU08
S6-L-M18A-10.0-EX 10 1504CU09
S6-L-M18A-13.0-EX 13 1504CU16
S6-L-M18A-20.0-EX 20 1504LQ28
S6-L-M18A-30.0-EX 30 1504LQ31
S6-L-M18A-40.0-EX 40 1504LQ34
S6-L-M18A-50.0-EX 50 1504LQ37
非抱闸
S6-L-M19A-3.0-EX 3 1504CU10
S6-L-M19A-5.0-EX 5 1504CU11
S6-L-M19A-10.0-EX 10 1504CU12
S6-L-M19A-13.0-EX 13 1504CU18
S6-L-M19A-20.0-EX 20 1504LQ30
S6-L-M19A-30.0-EX 30 1504LQ33
S6-L-M19A-40.0-EX 40 1504LQ36
S6-L-M19A-50.0-EX 50 1504LQ39
编码器线缆
S6-L-P12J-3.0-EX 3 1504CU13
S6-L-P12J-5.0-EX 5 1504CU14
S6-L-P12J-10.0-EX 10 1504CU15
S6-L-P12J-13.0-EX 13 1504CU17
S6-L-P12J-20.0-EX 20 1504LQ29
S6-L-P12J-30.0-EX 30 1504LQ32
S6-L-P12J-40.0-EX 40 1504LQ35
S6-L-P12J-50.0-EX 50 1504LQ38
说明
●
搭配 SV660 系列和 SV670 系列伺服驱动器，编码器端子是 USB 接口，无需加购转接头。
●
搭配 IS620 系列和 IS810 系列伺服驱动器，编码器端子是 DB9 接口，需加购转接头 S6-L-P62-0.2。
