MODEL TCM-X300S 0306-001 Key No. P AR T No. P AR T NAME Q’ ty REMARKS NOTE 263 RH-2 15 1 630 085 4169 M OTOR,AC 2 MF AN1,MF AN2,MRS14-TTM 814RH-010-151 15 2 630 061 7429 A C C ESSORY ,MOT-M 2 814RH-010-152 15 3 630 086 5…
MODEL TCM-X300S
0306-001
262
ᓮࡏ࠶ࠢࠬㇱ CONTROL BOX SECTION

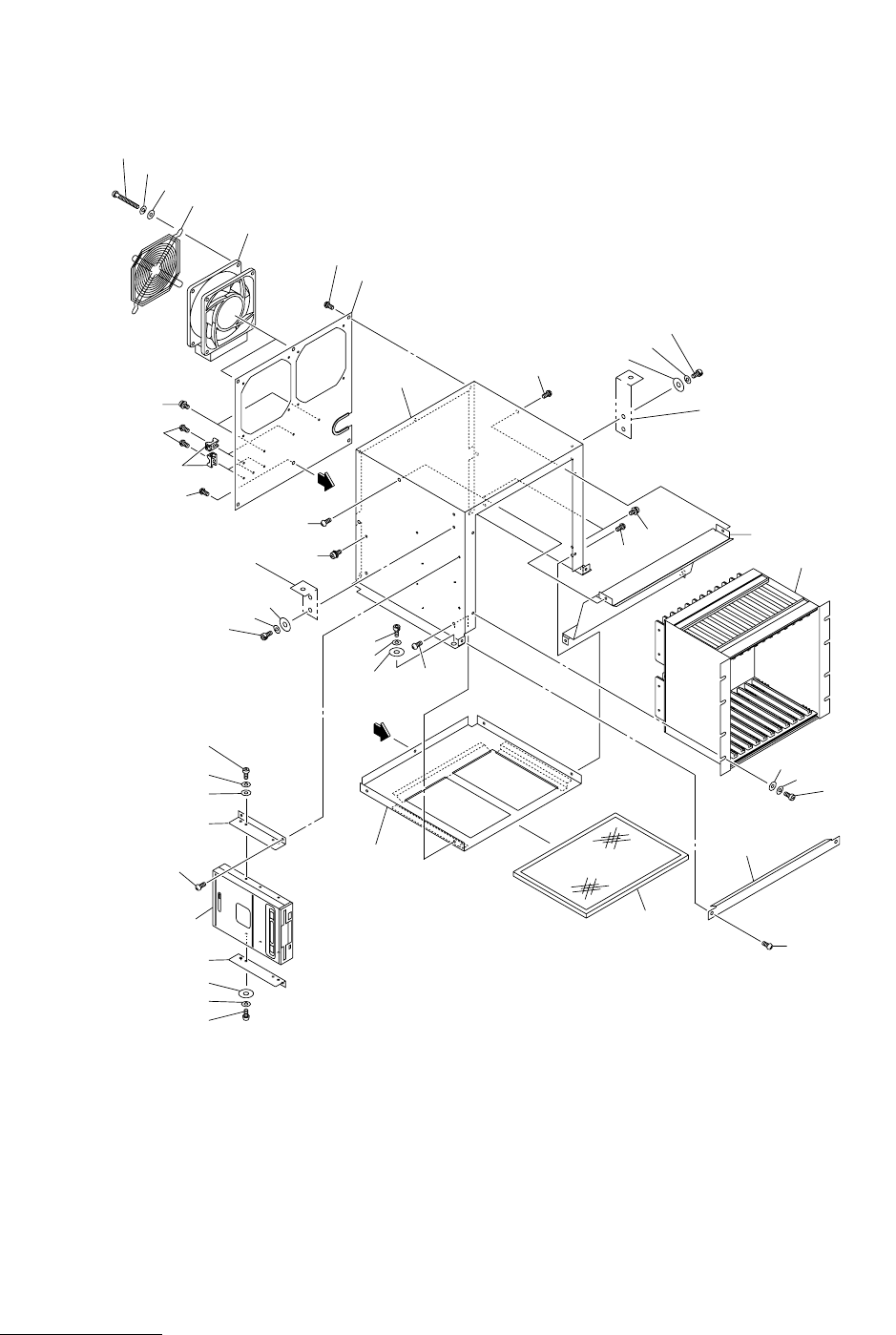

Fig. RH-2 ᓮࡏ࠶ࠢࠬ Control Box
199
198
197
See Fig.L-6
Key No.529
See Fig.L-6
Key No.528
196
189
155
153
195
194
193
157
196
159
158
196
154
190
191
192
152
151
196
156
187
196
188
160
196
189
196
199
197
198
199
198
197
A
A
184
185
186
162
188
161
162
186
185
184
MODEL TCM-X300S
0306-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
263
RH-2
151 630 085 4169 MOTOR,AC 2 MFAN1,MFAN2,MRS14-TTM
814RH-010-151
152 630 061 7429 ACCESSORY,MOT-M 2 814RH-010-152
153 630 086 5875 RACK,P.C.B 1 814RH-010-153
154 630 118 0083 BOX 1 814RH-010-154
155 630 115 4503 SUPPORT 1 814RH-010-155
156 630 093 6353 PLATE 1 814RH-010-156
157 630 115 3346 SUPPORT 1 814RH-010-157
158 630 115 3223 COVER 1 814RH-010-158
159 630 087 5201 AIR CLEAN EQPT 1 814RH-010-159
160 630 048 3833 MECH PARTS(MOUNTING BASES 5 814RH-010-160
161 630 123 7954 UNIT,I/O 1 FDD,#FD-235HG-X466
814RH-010-161
162 630 118 0045 BRACKET 2 814RH-010-162
184 411 041 8908 SCR PAN 3X6 4 814RH-010-184
185 411 086 4408 WASHER SPR 3 4 814RH-010-185
186 411 119 1909 WASHER V 3X7X0.5 4 814RH-010-186
187 411 114 7807 SCR PAN+SW+W 4X10 2 814RH-010-187
188 411 113 7501 SCR TRS 4X10 5 814RH-010-188
189 411 174 6604 SCR PAN+SW+W 5X10 3 814RH-010-189
190 630 000 9293 MACHINE SCREW 8 814RH-010-190
191 411 008 1706 WASHER SPR 4 8 814RH-010-191
192 411 119 2104 WASHER V 4X9X0.8 8 814RH-010-192
193 411 043 6803 SCR PAN 5X12 4 814RH-010-193
194 411 008 2109 WASHER SPR 5 4 814RH-010-194
195 411 088 1702 WASHER V 5X10X1 4 814RH-010-195
196 411 113 9109 SCR TRS 5X10 16 814RH-010-196
197 630 000 7756 BOLT,HEX-SCT 6 814RH-010-197
198 411 141 6705 WASHER SPR 5 6 814RH-010-198
199 630 001 0220 WASHER 6 814RH-010-199
MODEL TCM-X300S
0306-001
264
ᓮࡏ࠶ࠢࠬㇱ CONTROL BOX SECTION

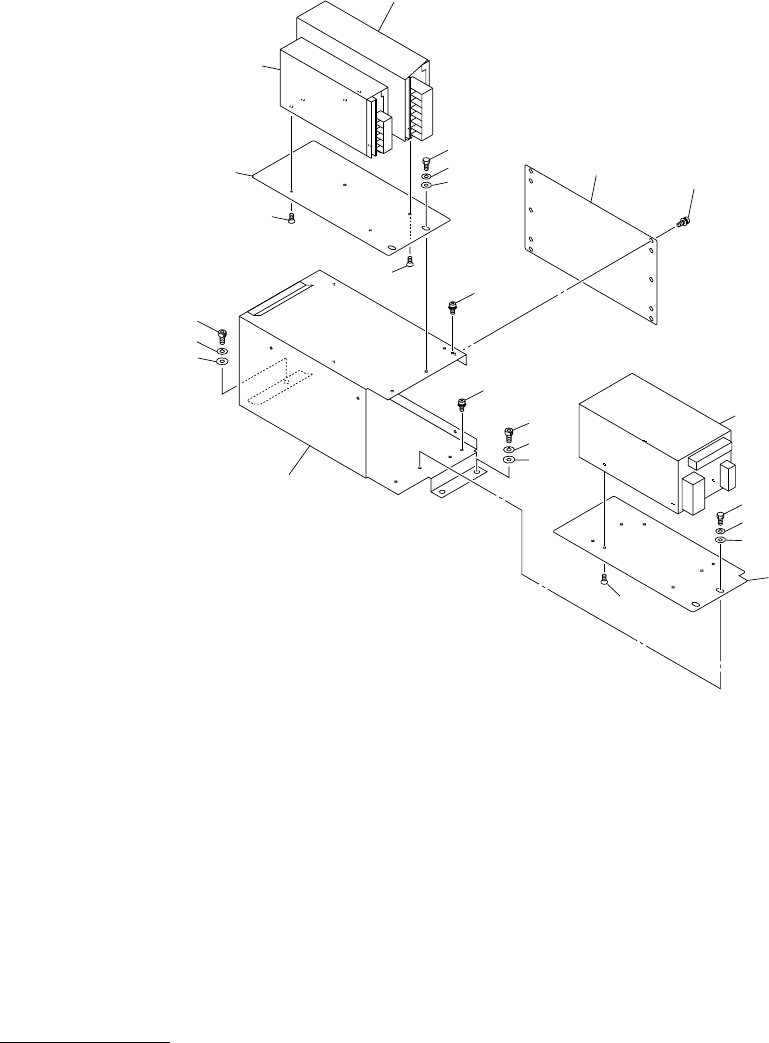

Fig. RH-3 㔚Ḯ࡙࠾࠶࠻ Power Supply Unit
297
298
299
290
255
253
254
252
291
297
292
292
298
299
294
295
296
294
295
296
256
251
291
293
257
