MODEL TCM-X300S 0306-001 160 ࡋ࠶࠼㚟േㇱ HEAD DRIVING SECTION Fig. K-6 ࡌ࡞࠻ࠞࡃ Belt Cover 506 505 504 503 502 501 506 505 504 See Fig.B-1 Key No.1 See Fig.L-1 Key No.12 506 505 504
MODEL TCM-X300S
0306-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
159
K-5
401 630 094 0893 BASE 1 814K--010-401
402 630 100 7212 CYLINDER 1 YSV13 814K--010-402
403 630 102 7951 LEVER 1 814K--010-403
404 630 000 8975 SET SCREW 4 814K--010-404
405 630 093 0658 SHAFT 1 814K--010-405
406 630 001 1289 BEARING,RADIAL 2 6001ZZ 814K--010-406
407 411 051 1708 SCR TRS 4X6 4 814K--010-407
408 630 029 1391 WASHER 2 814K--010-408
409 411 141 6705 WASHER SPR 5 4 814K--010-409
410 630 000 7787 BOLT,HEX-SCT 4 814K--010-410
411 630 094 0909 SUPPORT 1 814K--010-411
412 411 141 4107 WASHER V 5X10X1 3 814K--010-412
413 411 141 6705 WASHER SPR 5 3 814K--010-413
414 630 000 7763 BOLT,HEX-SCT 3 814K--010-414
415 630 001 0237 WASHER 4 814K--010-415
416 411 141 3001 WASHER SPR 6 4 814K--010-416
417 630 000 7923 BOLT,HEX-SCT 4 814K--010-417
418 630 000 7787 BOLT,HEX-SCT 1 814K--010-418
419 411 141 0505 NUT HEX 5 1 814K--010-419
420 630 097 6878 WASHER 2 814K--010-420
421 630 093 7855 BASE 1 814K--010-421
422 630 100 7212 CYLINDER 1 YSV19 814K--010-422
423 630 102 7944 LEVER 1 814K--010-423
424 411 051 1708 SCR TRS 4X6 4 814K--010-424
425 630 093 0641 SHAFT 1 814K--010-425
426 630 001 1289 BEARING,RADIAL 2 6001ZZ 814K--010-426
431 630 093 2522 BLOCK 1 814K--010-431
432 411 141 4107 WASHER V 5X10X1 2 814K--010-432
433 411 141 6705 WASHER SPR 5 2 814K--010-433
434 630 000 7770 BOLT,HEX-SCT 2 814K--010-434
435 630 000 7787 BOLT,HEX-SCT 1 814K--010-435
436 411 141 0505 NUT HEX 5 1 814K--010-436
MODEL TCM-X300S
0306-001
160

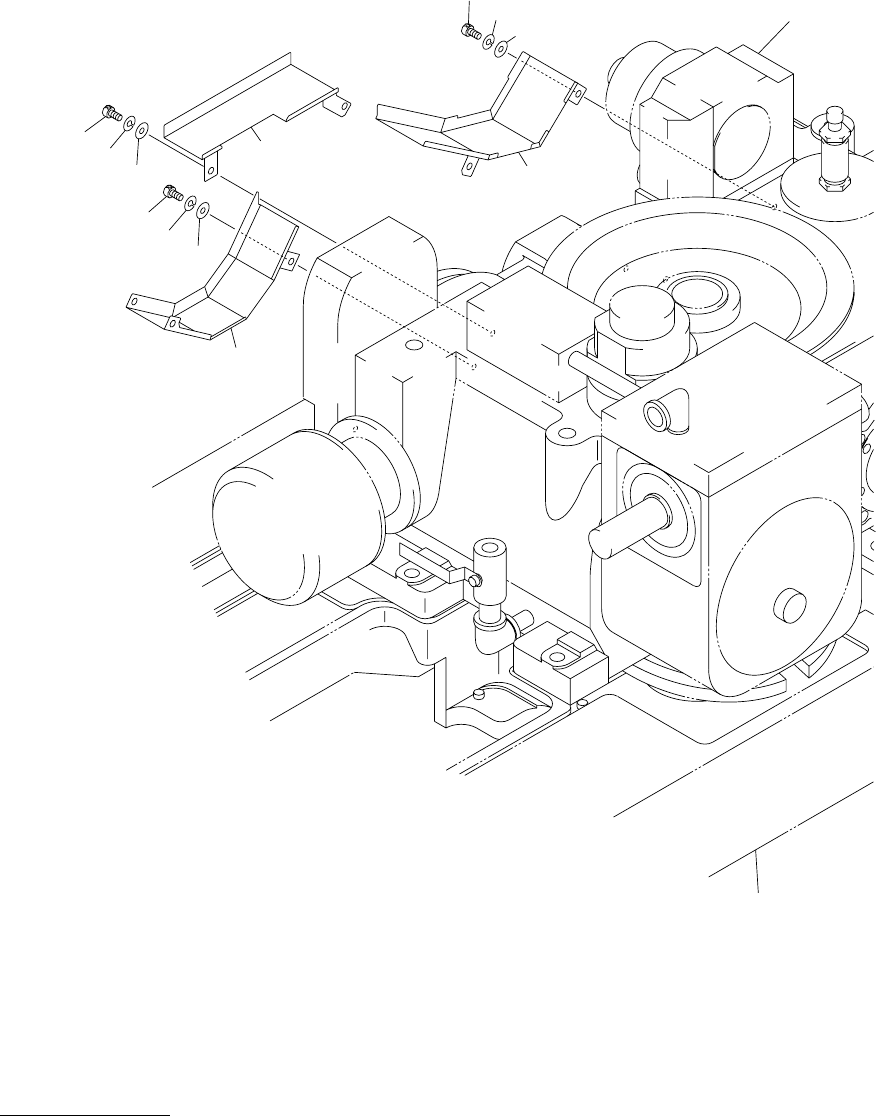

ࡋ࠶࠼㚟േㇱ HEAD DRIVING SECTION
Fig. K-6 ࡌ࡞࠻ࠞࡃ Belt Cover
506
505
504
503
502
501
506
505
504
See Fig.B-1
Key No.1
See Fig.L-1
Key No.12
506
505
504
MODEL TCM-X300S
0306-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
161
K-6
501 630 093 6551 COVER 1 814K--010-501
502 630 093 6544 COVER 1 814K--010-502
503 630 094 4549 COVER 1 814K--010-503
504 411 141 4107 WASHER V 5X10X1 6 814K--010-504
505 411 141 6705 WASHER SPR 5 6 814K--010-505
506 630 000 7756 BOLT,HEX-SCT 6 814K--010-506
