MODEL TCM-X300S 0306-001 Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE 25 C-3 201 630 1 18 7037 MECH P ARTS(CABLEVEYOR) 2 814C--010-201 202 41 1 140 8106 SCR TRS 5X16 8 814C--010-202 203 41 1 088 1702 WASHER V 5X10X1 …
MODEL TCM-X300S
0306-001
24
ࡈࠖ࠳ࠠࡖ࠶ࠫㇱ FEEDER CARRIAGE SECTION

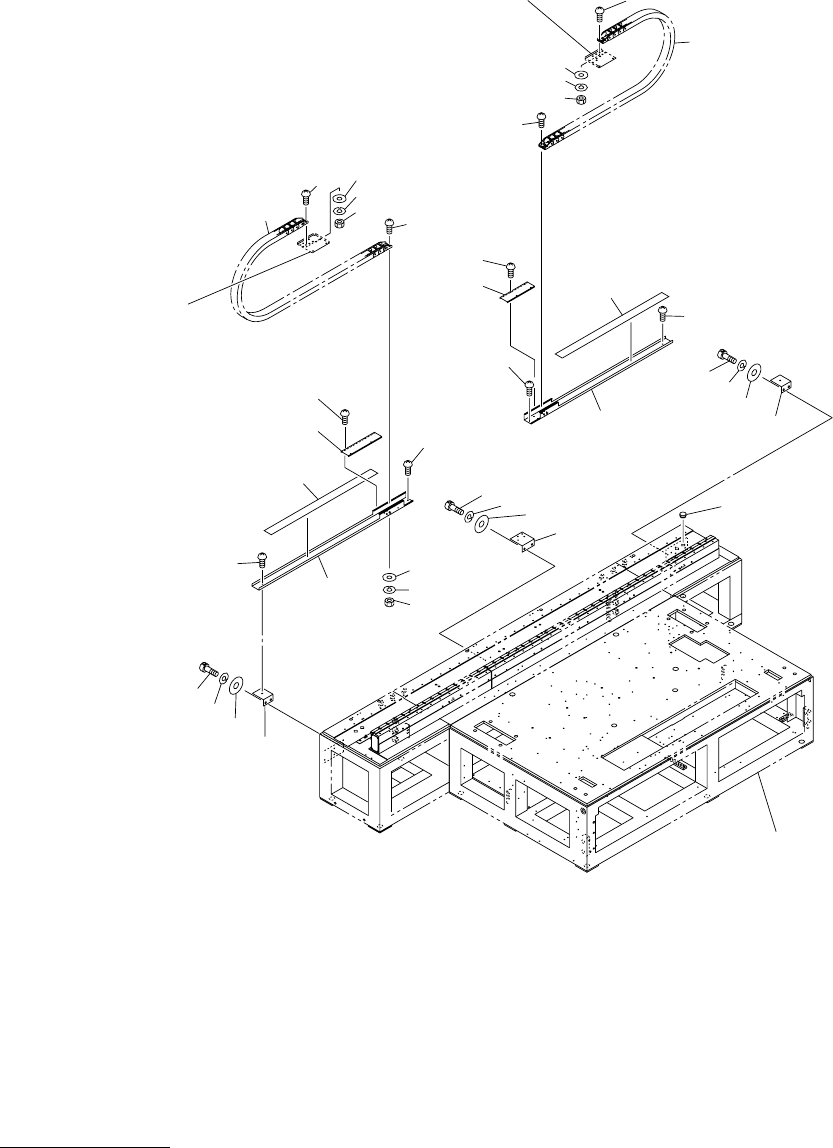

Fig. C-3 ࠤࡉ࡞ࡌࠕ Cablebearer
223
214
213
212
210
See Fig.L-1
Key No.9
214
213
212
210
223
228
230
223
220
218
224
223
207
208
209
227
229
230
227
214
213
212
211
201
See Fig.C-4
Key No.327
202
203
204
205
206
202
201
See Fig.C-4
Key No.330
203
204
205
206
MODEL TCM-X300S
0306-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
25
C-3
201 630 118 7037 MECH PARTS(CABLEVEYOR) 2 814C--010-201
202 411 140 8106 SCR TRS 5X16 8 814C--010-202
203 411 088 1702 WASHER V 5X10X1 8 814C--010-203
204 411 008 2109 WASHER SPR 5 8 814C--010-204
205 411 118 8503 NUT HEX 5 8 814C--010-205
206 411 140 8106 SCR TRS 5X16 8 814C--010-206
207 411 088 1702 WASHER V 5X10X1 8 814C--010-207
208 411 008 2109 WASHER SPR 5 8 814C--010-208
209 411 118 8503 NUT HEX 5 8 814C--010-209
210 630 121 5891 BRACKET 2 814C--010-210
211 630 121 5907 BRACKET 1 814C--010-211
212 630 001 0220 WASHER 6 814C--010-212
213 411 141 6705 WASHER SPR 5 6 814C--010-213
214 630 000 7763 BOLT,HEX-SCT 6 814C--010-214
218 630 122 6576 GUIDE 1 814C--010-218
220 630 122 6583 GUIDE 1 814C--010-220
223 411 140 8007 SCR TRS 5X6 4 814C--010-223
224 630 075 2755 MECH PARTS(GROMMETS) 4 814C--010-224
227 630 105 1147 MECH PARTS(RUBBER) 2 814C--010-227
228 630 120 7704 COVER 1 814C--010-228
229 630 120 7735 COVER 1 814C--010-229
230 411 051 1708 SCR TRS 4X6 8 814C--010-230
MODEL TCM-X300S
0306-001
26
ࡈࠖ࠳ࠠࡖ࠶ࠫㇱ FEEDER CARRIAGE SECTION

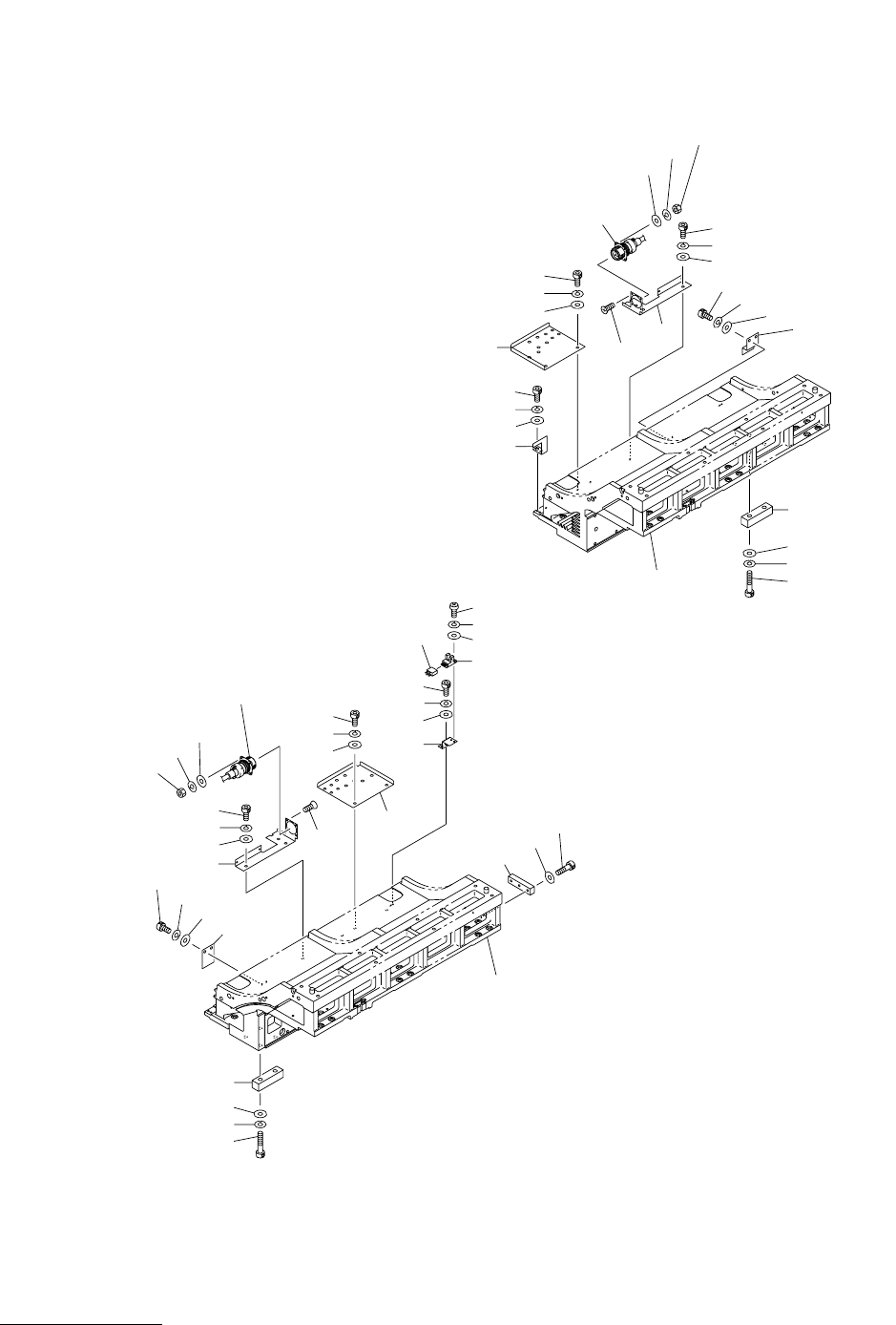

Fig. C-4 ࡈࠖ࠳ゲࡦࠨ Feeder Axis Limit Sensors
314
313
315
316
310
311
312
304
306
303
302
333
332
331
334
333
332
331
335
338
339
340
309
308
307
305
327
337
326
325
324
320
See Fig.C-1
Key No.10
See Fig.C-1
Key No.9
333
332
331
326
325
324
333
332
331
336
338
339
340
See Fig.C-1
Key No.12
323
314
313
315
316
330
337
See Fig.C-1
Key No.11
304
303
302
301
