P-183-001 - 第76页
MODEL TCM-X300S 0306-001 74 ࠻ࡦࠬࡈࠔㇱ TRANSFER SECTION Fig. F-6 ࠻ࡦࠬࡈࠔ㚟േㇱ㧟 T ransfer Driver 3 527 506 504 503 502 501 523 521 516 514 507 508 510 528 519 518 515 517 516 51 1 512 513 519 509 520 See Fig.F-1 Key No.1 See Fi…
MODEL TCM-X300S
0306-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
73
F-5
401 630 053 5143 PLATE(R) 1 814F--010-401
402 630 048 8890 LEVER 1 814F--010-402
403 630 048 8883 SHAFT(2) 1 814F--010-403
404 630 118 2513 PULLEY,TIMING 1 814F--010-404
405 630 001 1425 BEARING,RADIAL 2 6000ZZNR 814F--010-405
406 411 141 6309 WASHER F 10X18X2 1 814F--010-406
407 411 000 7102 RING C 10 1 814F--010-407
408 411 141 6101 WASHER F 8X15.5X1.6 1 814F--010-408
409 411 141 3100 WASHER SPR 8 1 814F--010-409
410 411 141 0901 NUT HEX 8 1 814F--010-410
411 630 048 8906 SHAFT(LEVER) 1 814F--010-411
412 411 141 6101 WASHER F 8X15.5X1.6 1 814F--010-412
413 411 141 3100 WASHER SPR 8 1 814F--010-413
414 411 141 0901 NUT HEX 8 1 814F--010-414
415 411 141 0703 NUT HEX 6 1 814F--010-415
416 630 000 7923 BOLT,HEX-SCT 1 814F--010-416
417 411 141 0703 NUT HEX 6 2 814F--010-417
418 630 000 7879 BOLT,HEX-SCT 2 814F--010-418
419 630 042 2122 HOOK 2 814F--010-419
420 630 003 0587 SPRING,TENSION 1 6796 814F--010-420
421 411 141 4305 WASHER V 6X12.5X1.6 2 814F--010-421
422 411 141 3001 WASHER SPR 6 2 814F--010-422
423 630 000 7893 BOLT,HEX-SCT 2 814F--010-423
424 411 004 5104 NUT HEX 6 1 814F--010-424
425 630 000 8715 BOLT,HEX 1 814F--010-425
426 630 048 8807 PLATE(SHADE A) 1 814F--010-426
427 411 141 4008 WASHER V 4X9X0.8 2 814F--010-427
428 411 141 2905 WASHER SPR 4 2 814F--010-428
429 630 000 7619 BOLT,HEX-SCT 2 814F--010-429
430 630 000 0252 SENSOR,PHOTO 1 BPH38,EE-SX671 814F--010-430
431 630 000 0269 SENSOR,PHOTO(CONNECTOR) 1 EE-1001 814F--010-431
432 411 119 1909 WASHER V 3X7X0.5 2 814F--010-432
433 411 086 4408 WASHER SPR 3 2 814F--010-433
434 411 113 0502 SCR PAN 3X14 2 814F--010-434
435 630 057 9215 BLOCK(STOPPER) 1 814F--010-435
436 411 141 4305 WASHER V 6X12.5X1.6 2 814F--010-436
437 411 141 3001 WASHER SPR 6 2 814F--010-437
MODEL TCM-X300S
0306-001
74
࠻ࡦࠬࡈࠔㇱ TRANSFER SECTION

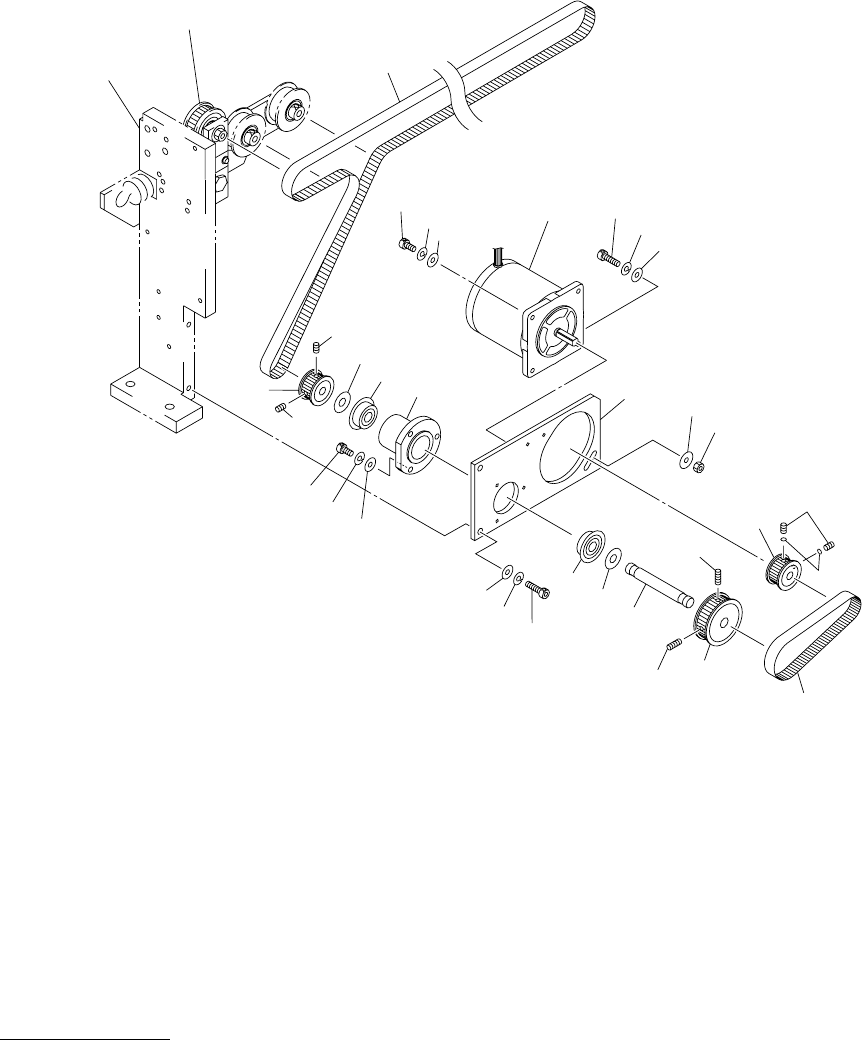

Fig. F-6 ࠻ࡦࠬࡈࠔ㚟േㇱ㧟 Transfer Driver 3
527
506
504
503
502
501
523
521
516
514
507
508
510
528
519
518
515
517
516
511
512
513
519
509
520
See Fig.F-1
Key No.1
See Fig.F-4
Key No.317
524
525
526
523
522
503
504
505
MODEL TCM-X300S
0306-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
75
F-6
501 630 119 8545 BRACKET 1 814F--010-501
502 630 118 2476 ASSY,MOTOR,STEPPING 1 MPM13(TR) 814F--010-502
503 411 141 4107 WASHER V 5X10X1 2 814F--010-503
504 411 141 6705 WASHER SPR 5 2 814F--010-504
505 630 000 7756 BOLT,HEX-SCT 1 814F--010-505
506 630 000 7787 BOLT,HEX-SCT 1 814F--010-506
507 630 001 0220 WASHER 1 814F--010-507
508 411 141 0505 NUT HEX 5 1 814F--010-508
509 630 117 9940 PULLEY,TIMING(10L050) 1 814F--010-509
510 630 000 8944 SET SCREW 2 814F--010-510
511 411 141 4305 WASHER V 6X12.5X1.6 2 814F--010-511
512 411 141 3001 WASHER SPR 6 2 814F--010-512
513 630 000 7893 BOLT,HEX-SCT 2 814F--010-513
514 630 053 5105 HOLDER(BEARING) 1 814F--010-514
515 630 048 8739 SHAFT(1) 1 814F--010-515
516 630 001 1432 BEARING,RADIAL 2 6001ZZNR 814F--010-516
517 411 141 6507 WASHER F 12X21X2.5 1 814F--010-517
518 630 118 2490 PULLEY,TIMING 1 814F--010-518
519 630 000 8968 SET SCREW 2 814F--010-519
520 630 118 2520 BELT,TIMING 1 814F--010-520
521 411 141 6507 WASHER F 12X21X2.5 1 814F--010-521
522 630 117 9940 PULLEY,TIMING(10L050) 1 814F--010-522
523 630 000 8951 SET SCREW 2 814F--010-523
524 411 141 4107 WASHER V 5X10X1 3 814F--010-524
525 411 141 6705 WASHER SPR 5 3 814F--010-525
526 630 000 7763 BOLT,HEX-SCT 3 814F--010-526
527 630 119 8019 BELT,TIMING 1 814F--010-527
528 630 119 5407 SHEET 2 814F--010-528
