PTS-GPX-04JE - 第10页

VIEW A VIEW A 1 2 3 4 7 8 9 10 1 1 7.1 7.3 7.4 7.5 7.2 12 13 5 6 14 15 18 19 20 16 17 UB01013 10 PTS-GPX-04JE

100%1 / 137
This page intentionally blank.
VIEW
A
VIEW
A
1
2
3
4
7
8
9
10
11
7.1
7.3
7.4
7.5
7.2
12
13
5
6
14
15
18
19
20
16
17
UB01013
10
PTS-GPX-04JE

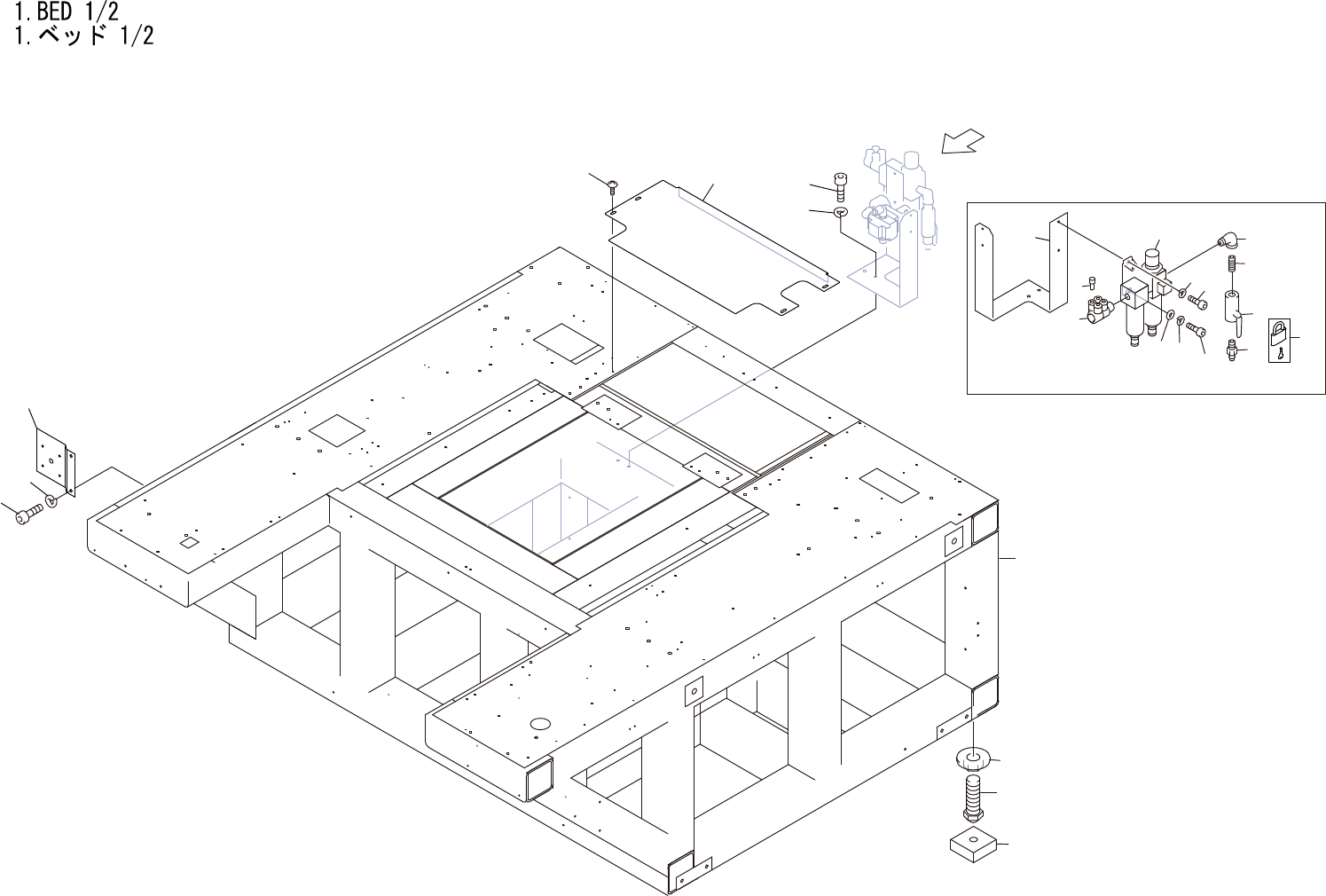

1.BED1/2
1.ベッド1/2
UB01013
No. Drg.No.&CodeNo. QTY Description Rating Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM97725 1 BED ベッド FE
2 PB52102 1 COVER カバー FE
3
K5209A
4 SCREW,C/RTRUSS 小ネジ十穴トラス M04X008ﾕﾆｸﾛﾒｯｷ FE
4 PB67911 1 BKT,VALVE ＢＫＴバルブ FE
5 H5321A 2 BOLT,HEXSOCKET ボルト六角穴 M06X012 FE
6 W1024A 2 WASHER,LOCK ワッシャスプリング 6M/M FE
7 H1026D 1 VALVE,PRESSUREREDUCING バルブ減圧 AC30D-03D-R-X465B OT
7.1
H5321A
1 BOLT,HEXSOCKET ボルト六角穴 M06X012 FE
7.2
W1024A
1 WASHER,LOCK ワッシャスプリング 6M/M FE
7.3 H5322A 1 BOLT,HEXSOCKET ボルト六角穴 M06X015 FE
7.4 W1024A 1 WASHER,LOCK ワッシャスプリング 6M/M FE
7.5 W1045A 1 WASHER,FLAT ワッシャ平 4W-6 FE
8 Y3081S 1 UNION,ELBOW ユニオンエルボ KQ2ZT08-03S OT
9 H3145M 1 PLUG プラグ KQ2P-08 OT
10 A40493 1 ELBOW エルボ GF-SL-3/8 OT
11 H1284A 1 PIPE,DOUBLEENDED パイプ両口 3/8X35 OT
12 XB02500 1 VALVE,BALL バルブボール RP-LL-3/8ﾛｯｸﾊﾝﾄﾞﾙﾂｷ OT
13 K1086T 1 COUPLER カプラ 30PM OT
14 K2027R 1 KEY キー C1000-50 OT
15 PB92110 1 BKT ＢＫＴ FE
16 H5320A 2 BOLT,HEXSOCKET ボルト六角穴 M06X010 FE
17 W1024A 2 WASHER,LOCK ワッシャスプリング 6M/M FE
18 DCAB0131 4 NUT ナット FE
19 WAB5540 4 BOLT,LEVELLING ボルトレベリング FE
20 GGA8020 4 SHEET,LEVELING シートレベリング FE
11
PTS-GPX-04JE
