10.OUTCONVEYOR
10.アウトコンベア
UQ03803,UO01201
No. Drg.No.&CodeNo. QTY Description Rating Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
108 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
109 PM92012 1 FRAME フレーム AL
110 H5289A 4 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
111 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
112 W1041A 4 WASHER,FLAT ワッシャ平 4M/MX0.8X9(1W-4) FE
113
H3258W
1 BKT,SENSOR ＢＫＴセンサ MS-DIN-2 OT
114 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
115 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
116 A1038W 1 AMPLIFIER アンプ E3X-DA41-S OT
117 N1089A 12 NUT,HEX ナット六角 M8P=1.25 OT
118 W1090H 8 WASHER ワッシャ WSSB25-8-3 OT
119 CLC0300 4 BOLT ボルト FE
120
S2312F
4 STAND スタンド LSBWRK13-50 OT
121 PM92000 1 FRAME フレーム AL
122 H5289A 4 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
123 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
124 W1041A 4 WASHER,FLAT ワッシャ平 4M/MX0.8X9(1W-4) FE
125 PB59160 1 BKT ＢＫＴ FE
126 H5287A 2 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
127 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
128
K4148K
1 FIEXIBLETRACK ケーブルベア
TKP0130-1BR28-22L(PIA+PKA)
OT
129 K52565 4 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M04X006 FE
130 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
110
PTS-GPX-04JE
This page intentionally blank.
111
PTS-GPX-04JE

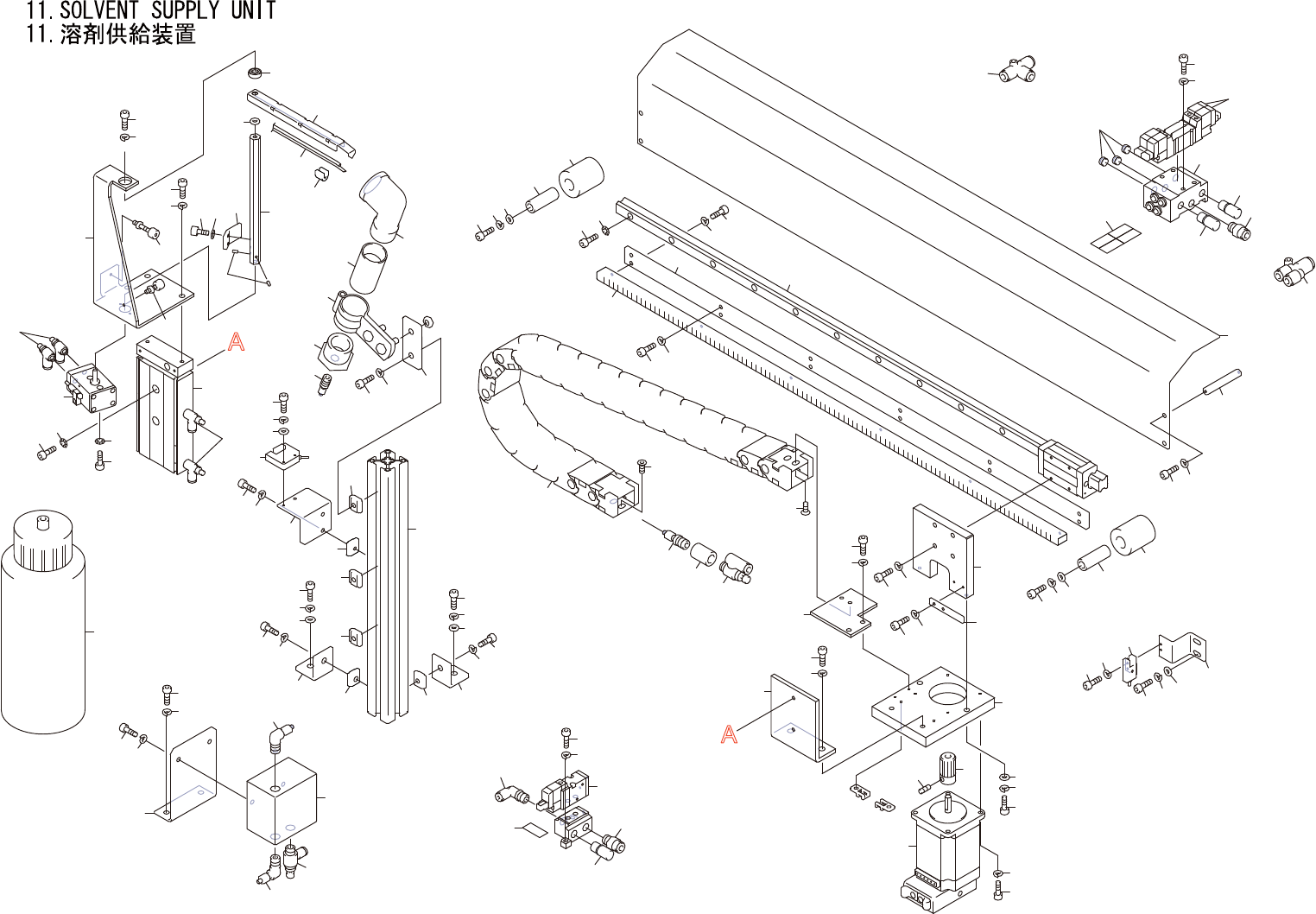

A
A
1
2
3
4
5
6
7
8
9
10
11
12
14
13
15
16
17
18
19
21
22
20
23
24
25
26
27
28
29
30
31
46
47
34
35
36
37
38
39
40
41
42
43
44
44.1
45
32
33
48
49
50
51
52
53
54
55
57
57
57
58
58
58
59
60
61
62
63
64
65
66
67
64
65
66
67
69
70
71
73
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
91
92
93
94
95
96
97
98
99
100
96
97
98
99
100
101
102
103
104
105
106
107
108
109
111
112
113
114
115
116
117
118
119
120
121
121
122
123
125
124
126
126
127
128
128
UV00103
