11.SOLVENTSUPPLYUNIT
11.溶剤供給装置
UV00103
No. Drg.No.&CodeNo. QTY Description Rating Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
115 Y3083A 1 UNION,HALF ユニオンハーフ KQ2H06-01S OT
116 H1337K 2 VALVE,SOL バルブＳＯＬ SY3240-5LOZ OT
117 M1034G 1 MANIFOLD マニホールド SS5Y3-41-02-C4 OT
118 H5295A 4 BOLT,HEXSOCKET ボルト六角穴 M04X035 FE
119 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
120 A3034A 3 PLUG 埋栓 PT1/8 OT
121 S1056E 2 SILENCER サイレンサ AN103-01 OT
122 Y3083A 1 UNION,HALF ユニオンハーフ KQ2H06-01S OT
123 H5430X 1 PUMP ポンプ PB1013-01-B-X16 OT
124 H5286A 2 BOLT,HEXSOCKET ボルト六角穴 M04X006 FE
125 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
126 A4147C 2 ELBOW エルボ L1N1/8-PT1/8 OT
127 K5344L 1 CONTROLLER,SPEED コントローラスピード AS2211F-01-04S(ｼﾛ) OT
128 PX05502 1 NAMEPLATE,SOL 銘板ＳＯＬ PL
116
PTS-GPX-04JE
This page intentionally blank.
117
PTS-GPX-04JE

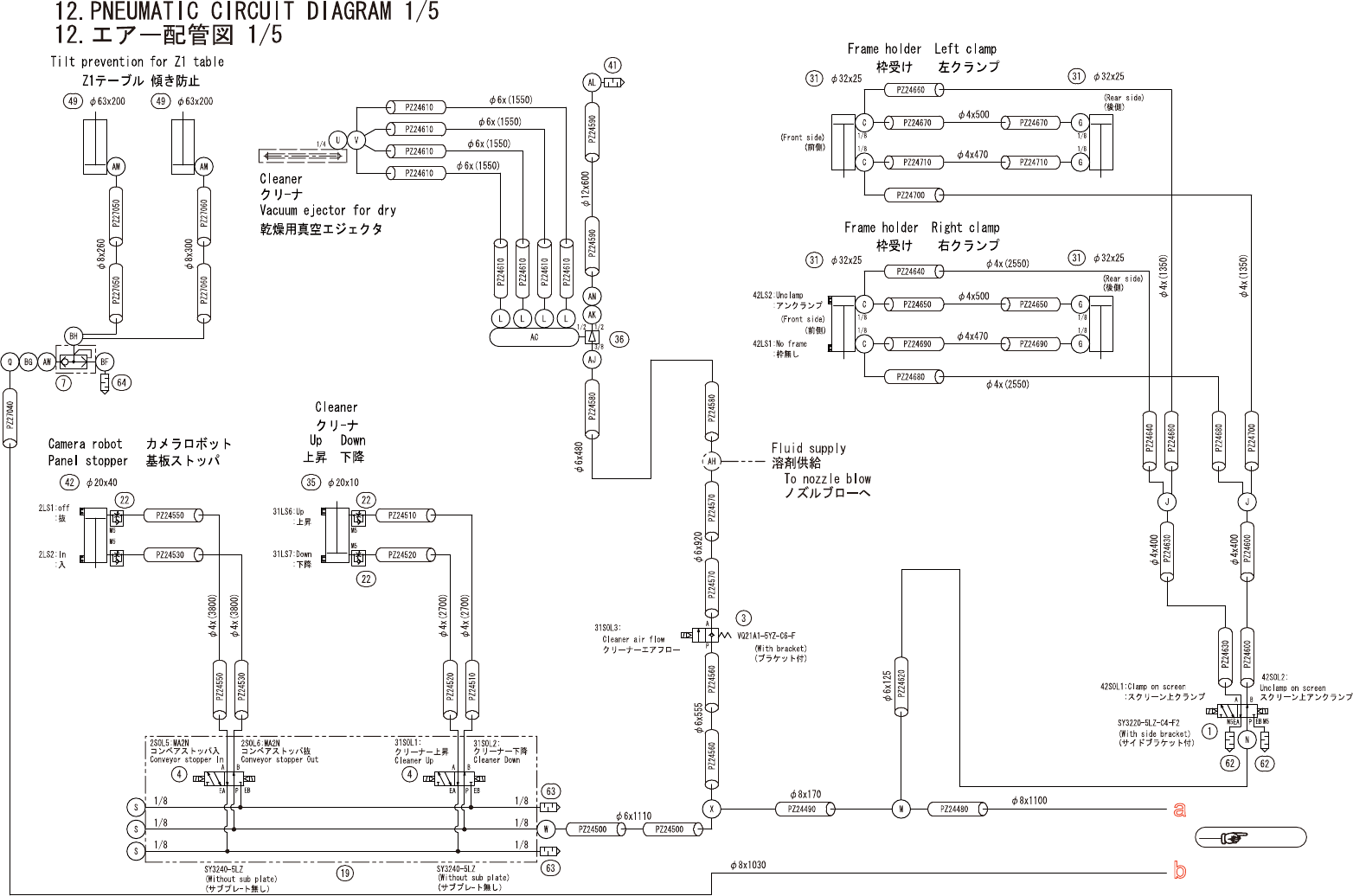

Ref.2/
a
b
