14.MULTIPLETRANSFORMER(OPTION)
14.マルチトランス(オプション)
UO01400
No. Drg.No.&CodeNo. QTY Description Rating Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 XT00280 1 TRANSFORMER トランス FKT04B-001UT_2KVA2tap OT
2 H5342A 4 BOLT,HEXSOCKET ボルト六角穴 M08X025 FE
3 W1025A 4 WASHER,LOCK ワッシャスプリング 8M/M FE
4 W1046A 4 WASHER,FLAT ワッシャ平 4W-8 FE
5 PB65862 1 BKT ＢＫＴ FE
6 H5323A 4 BOLT,HEXSOCKET ボルト六角穴 M06X018 FE
7 W1024A 4 WASHER,LOCK ワッシャスプリング 6M/M FE
8 W1045A 4 WASHER,FLAT ワッシャ平 4W-6 FE
9 H32440 1 BREAKER ブレーカ NSE100N15A3P(35730) OT
10 H5289A 2 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
11 W1011A 2 WASHER,CONICAL ワッシャ皿 M-4-L FE
12 PB65870 1 BKT ＢＫＴ FE
13 H5299A 3 BOLT,HEXSOCKET ボルト六角穴 M05X012 FE
14 W1023A 3 WASHER,LOCK ワッシャスプリング 5M/M FE
15 K10817 1 COVER,TERMINAL カバー端子 28034CUT(ｹｰﾌﾞﾙｱﾅｶｺｳﾋﾝ) OT 2pieces/set
131
PTS-GPX-04JE
1
7
2
2
2
8
9
10
11
12
13
14
17
18
18
18
19
20
21
22
23
14
15
16
2
4
5
6
3
24
UO01801
132
PTS-GPX-04JE

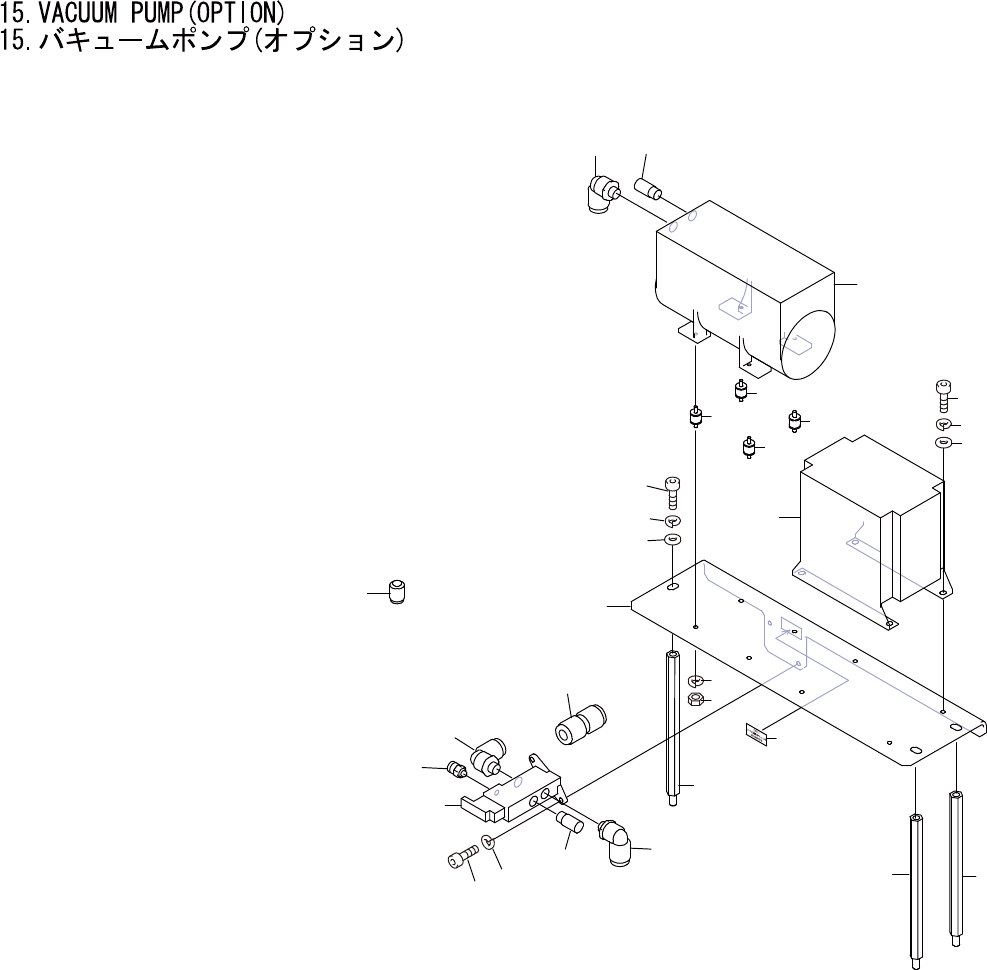

15.VACUUMPUMP(OPTION)
15.バキュームポンプ(オプション)
UO01801
No. Drg.No.&CodeNo. QTY Description Rating Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 H54471 1 PUMP,VACUUM ポンプバキューム DAP-12S OT
2 A10100 1 LEG,RUBBER 脚ゴム ME-10ﾄｸｶﾞﾀ OT
3 N1076A 4 NUT,HEX ナット六角 M3P=0.5 FE
4 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
5 Y3045B 1 UNION,ELBOW ユニオンエルボ KQ2L10-01S OT
6 S1056E 1 SILENCER サイレンサ AN103-01 OT
7 XA01040 1 INVERTER インバータ FRN0.4C1E-2J OT
8 H5288A 4 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
9 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
10 W1043A 4 WASHER,FLAT ワッシャ平 4W-4 FE
11 H11225 1 VALVE,SOL バルブＳＯＬ SYJ712R-5LOZ-01-F-X20 OT
12 H5288A 2 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
13 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
14 Y3045B 2 UNION,ELBOW ユニオンエルボ KQ2L10-01S OT
15 S1056E 1 SILENCER サイレンサ AN103-01 OT
16 Y30827 1 UNION,HALF ユニオンハーフ KQ2H06-M5 OT
17 PB68640 1 BKT ＢＫＴ FE
18 S2312E 3 SUPPORTCOLUMN 支柱 BSF-6150E OT
19 H5324A 3 BOLT,HEXSOCKET ボルト六角穴 M06X020 FE
20 W1024A 3 WASHER,LOCK ワッシャスプリング 6M/M FE
21 W1045A 3 WASHER,FLAT ワッシャ平 4W-6 FE
22 Y3069H 1 UNION ユニオン KQ2R06-08 OT
23 Y3068B 1 UNION ユニオン KQ2H10-12 OT
24 PX06430 1 NAMEPLATE,SOL 銘板ＳＯＬ PL
