Connection related parts option UO02600 UO01700 option 1 16 12 12 12 12 12 12 12 12 18 21 25 21.1 26 27 28 29 30 28 29 30 20 17 19 19 19 19.1 2 2 2 3 3 3 3 3 3 61 62 63 4 4 5 5 6 6 7 8 9 10 1 1 8 9 10 1 1 12 12 12 13 14 …
1.BED2/2
1.ベッド2/2
UB01013
No. Drg.No.&CodeNo. QTY Description Rating Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 XD00191 1 DUCT,WIRING ダクト配線 OT
2
K5174F
4 SCREW,WASHERASS'Y 小ネジ座金組込み M04X008P=3ｸﾛﾒｰﾄﾅﾍﾞｾﾑｽﾋﾞ FE
3 XD00181 1 DUCT,WIRING ダクト配線 OT
4
K5174F
2 SCREW,WASHERASS'Y 小ネジ座金組込み M04X008P=3ｸﾛﾒｰﾄﾅﾍﾞｾﾑｽﾋﾞ FE
5 XD00221 1 DUCT,WIRING ダクト配線 OT
6
K5174F
2 SCREW,WASHERASS'Y 小ネジ座金組込み M04X008P=3ｸﾛﾒｰﾄﾅﾍﾞｾﾑｽﾋﾞ FE
7 XD00202 1 DUCT,WIRING ダクト配線 OT
8
K5174F
3 SCREW,WASHERASS'Y 小ネジ座金組込み M04X008P=3ｸﾛﾒｰﾄﾅﾍﾞｾﾑｽﾋﾞ FE
9 XD00132 1 DUCT,WIRING ダクト配線 OT
10
K5174F
5 SCREW,WASHERASS'Y 小ネジ座金組込み M04X008P=3ｸﾛﾒｰﾄﾅﾍﾞｾﾑｽﾋﾞ FE
11 XD00171 1 DUCT,WIRING ダクト配線 OT
12
K5174F
2 SCREW,WASHERASS'Y 小ネジ座金組込み M04X008P=3ｸﾛﾒｰﾄﾅﾍﾞｾﾑｽﾋﾞ FE
13 XD00152 1 DUCT,WIRING ダクト配線 OT
14
K5174F
3 SCREW,WASHERASS'Y 小ネジ座金組込み M04X008P=3ｸﾛﾒｰﾄﾅﾍﾞｾﾑｽﾋﾞ FE
15 XD00141 1 DUCT,WIRING ダクト配線 OT
16
K5174F
2 SCREW,WASHERASS'Y 小ネジ座金組込み M04X008P=3ｸﾛﾒｰﾄﾅﾍﾞｾﾑｽﾋﾞ FE
17 XD00211 1 DUCT,WIRING ダクト配線 OT
18
K5174F
2 SCREW,WASHERASS'Y 小ネジ座金組込み M04X008P=3ｸﾛﾒｰﾄﾅﾍﾞｾﾑｽﾋﾞ FE
19 XD00240 1 DUCT,WIRING ダクト配線 OT
20 K5174F 2 SCREW,WASHERASS'Y 小ネジ座金組込み M04X008P=3ｸﾛﾒｰﾄﾅﾍﾞｾﾑｽﾋﾞ FE
13
PTS-GPX-04JE
Connection related parts option
UO02600
UO01700
option
1
16
12
12
12
12
12
12
12
12
18
21
25
21.1
26
27
28
29
30
28
29
30
20
17
19
19
19
19.1
2
2
2
3
3
3
3
3
3
61
62
63
4
4
5
5
6
6
7
8
9
10
11
8
9
10
11
12
12
12
13
14
15
13
64
77
78
65
79
80
81
82
66
67
74
70
71
72
73
68
69
75
76
14
15
22
23
24
22
23
24
34
40
41
42
43
43.1
44
45
46
47
47.1
48
49
35
36
160
161
162
37
37
37
38
39
38
39
37
38
39
37
38
39
50
51
52
53
54
55
56
57
60
59
58
56
57
60
59
58
83
84
85
97
96
86
101
102
87
88
89
90
93
94
93
94
91
91
92
92
89
90
100
95
98
98.1
98.2
98.3
98.4
98.5
98.6
99
104
104
105
106.1
106
107
107
105
103.1
108
112
113
114
115
115
113
110
111
111
109
109
103
116
116.1
119
120
121
124
126
127
128
130
131
132
133
134
134
133
135
137
137
129
125
122
123
132
133
134
134
133
135
137
137
138
139
139
139.1
139.1
140
141
142
143
144
145
141
142
143
144
145
146
154
155
156
156
156
157
158
149
151
152
153
150
147
148
19.1
19.1
3
3
61
62
63
117
118
116.1
164
165
166
167
168
169
170
169
170
164
159
163
UJ01308
14
PTS-GPX-04JE

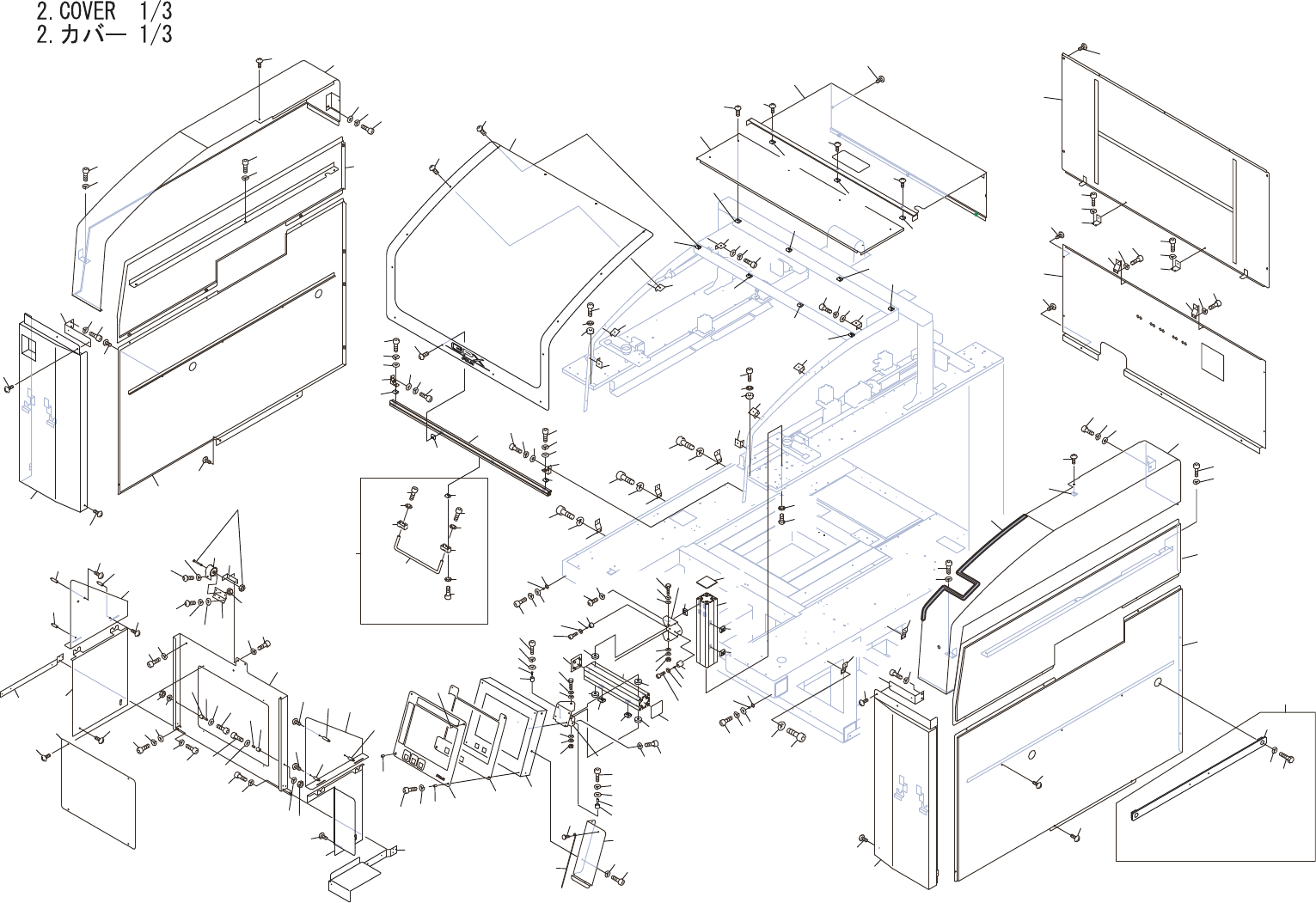

2.COVER1/3
2.カバー1/3
UJ01308
No. Drg.No.&CodeNo. QTY Description Rating Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1
AA3CS03
1 WINDOW 窓 OT
2 K5260A 14 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M05X008 FE
3
H32014
8 BKT ＢＫＴ HCBV5 OT
4 H5287A 16 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
5 W1022A 16 WASHER,LOCK ワッシャスプリング 4M/M FE
6 W1041A 16 WASHER,FLAT ワッシャ平 4M/MX0.8X9(1W-4) FE
7
H3260R
1 FRAME フレーム SFF-204BL=921 OT
8 H3202D 2 BKT ＢＫＴ SFJ-NO1 OT
9 H5299A 2 BOLT,HEXSOCKET ボルト六角穴 M05X012 FE
10 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
11 W1050A 2 WASHER,FLAT ワッシャ平 5M/MX1.0X10(1W-5) FE
12
N1002D
12 NUT ナット
SFN-TX5
OT
13 H5289A 2 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
14 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
15 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
16 PB54221 1 COVER,UPPER カバー上 FE
17 K5259T 6 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M05X006 FE
18 PB60621 1 COVER,UPPER カバー上 FE
19 K5214A 3 SCREW,C/RTRUSS 小ネジ十穴トラス M05X008ﾕﾆｸﾛﾒｯｷ FE
19.1 N1003L 3 NUT ナット SFB-001(M5) OT
20 K5208A 2 SCREW,C/RTRUSS 小ネジ十穴トラス M04X006ﾕﾆｸﾛﾒｯｷ FE
21
PB60632
1 COVER,END カバーエンド FE
21.1 K5208A 9 SCREW,C/RTRUSS 小ネジ十穴トラス M04X006ﾕﾆｸﾛﾒｯｷ FE
22 PB58150 2 BKT ＢＫＴ FE
23 H5288A 4 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
24 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
25
PB55543
1 COVER,END カバーエンド FE
26 K5208A 6 SCREW,C/RTRUSS 小ネジ十穴トラス M04X006ﾕﾆｸﾛﾒｯｷ FE
27 K5172R 3 SCREW,C/RTRUSS 小ネジ十穴トラス M06X008ﾕﾆｸﾛﾒｯｷｼﾛ FE
28 PB58290 2 BKT ＢＫＴ FE
29 H5288A 4 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
30 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
34 PB60601 1 COVER,SIDE カバーサイド FE
35 K5208A 7 SCREW,C/RTRUSS 小ネジ十穴トラス M04X006ﾕﾆｸﾛﾒｯｷ FE
36 K5172R 2 SCREW,C/RTRUSS 小ネジ十穴トラス M06X008ﾕﾆｸﾛﾒｯｷｼﾛ FE
37 PB58280 6 BKT ＢＫＴ FE
38 H5288A 12 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
15
