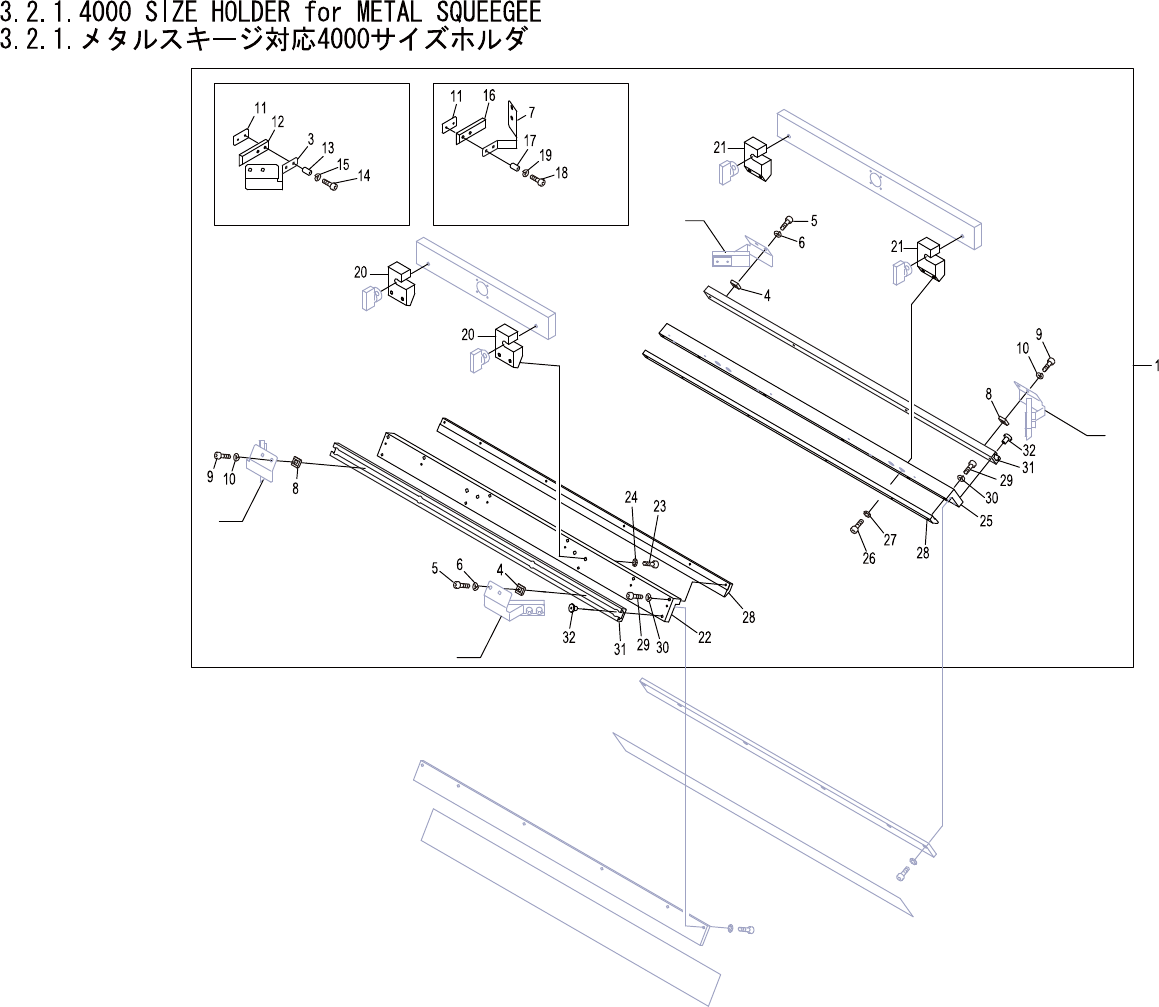

3.2.1.4000SIZEHOLDERforMETALSQUEEGEE
3.2.1.メタルスキージ対応4000サイズホルダ
AA3WB**
No. Drg.No.&CodeNo. QTY Description Rating Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA3WB03 1 SQUEEGEE スキージ OT
3 PB63351 2 BKT ＢＫＴ FE
4 N1003X 4 NUT ナット SFB-012(M4) OT
5 H5287A 4 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
6 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
7 PB63361 2 BKT ＢＫＴ FE
8 N1003X 4 NUT ナット SFB-012(M4) OT
9 H5287A 4 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
10 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
11 PB63370 4 PLATE プレート FE
12 PG03031 2 SQUEEGEE スキージ OT
13 S3060G 4 SPACER スペーサ CF-305ZE OT
14 H5276A 4 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
15 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
16 PG03041 2 SQUEEGEE スキージ OT
17 S3060G 4 SPACER スペーサ CF-305ZE OT
18 H5276A 4 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
19 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
20 PM97260 2 HANGER ハンガ AL
21 PM97270 2 HANGER ハンガ AL
22 PM97301 1 HOLDER ホルダ AL
23 H5289A 4 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
24 W1011A 4 WASHER,CONICAL ワッシャ皿 M-4-L FE
25 PM97311 1 HOLDER ホルダ AL
26 H5290A 4 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
27 W1011A 4 WASHER,CONICAL ワッシャ皿 M-4-L FE
28 PM97320 2 RETAINER 押え FE
29 H5280A 12 BOLT,HEXSOCKET ボルト六角穴 M03X020 FE
30 W1021A 12 WASHER,LOCK ワッシャスプリング 3M/M FE
31 PZ18012 2 RAIL レール OT
32 H5501W 8 BOLT ボルト CBSS4-6 OT
