3.2.4.3000SIZEHOLDERforURETHANESQUEEGEE 3. 2.4 .ウレ タンス キー ジ対応3 00 0サイ ズホ ルダ AA3WF** No. Drg.No.&CodeNo. QTY Description Rating Materials Remarks 番号 図番 &ｺ ｰﾄﾞ番号 個数 品名 規格 材質 備考 1 AA3WF03 1 SQUEEGEE ス キー ジ…
DETAIL
A
DETAIL
B
A
B
A
B
AA3WF**
42
PTS-GPX-04JE
3.2.4.3000SIZEHOLDERforURETHANESQUEEGEE
3.2.4.ウレタンスキージ対応3000サイズホルダ
AA3WF**
No. Drg.No.&CodeNo. QTY Description Rating Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA3WF03 1 SQUEEGEE スキージ OT
3 PB63351 2 BKT ＢＫＴ FE
4 N1003X 4 NUT ナット SFB-012(M4) OT
5 H5287A 4 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
6 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
7 PB63361 2 BKT ＢＫＴ FE
8 N1003X 4 NUT ナット SFB-012(M4) OT
9 H5287A 4 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
10 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
11 PB63370 4 PLATE プレート FE
12 PG03031 2 SQUEEGEE スキージ OT
13 S3060G 4 SPACER スペーサ CF-305ZE OT
14 H5276A 4 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
15 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
16 PG03041 2 SQUEEGEE スキージ OT
17 S3060G 4 SPACER スペーサ CF-305ZE OT
18 H5276A 4 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
19 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
20 PM97260 2 HANGER ハンガ AL
21 PM97270 2 HANGER ハンガ AL
22 PM97600 1 HOLDER ホルダ AL
23 H5292T 4 BOLT,HEXSOCKET ボルト六角穴 M04X022 FE
24 W1011A 4 WASHER,CONICAL ワッシャ皿 M-4-L FE
25 PM97611 1 HOLDER ホルダ AL
26 H5292T 4 BOLT,HEXSOCKET ボルト六角穴 M04X022 FE
27 W1011A 4 WASHER,CONICAL ワッシャ皿 M-4-L FE
28 PM97620 2 RETAINER 押え FE
29 H5280A 8 BOLT,HEXSOCKET ボルト六角穴 M03X020 FE
30 W1021A 8 WASHER,LOCK ワッシャスプリング 3M/M FE
31 PZ25440 2 RAIL レール OT
32 H5501W 8 BOLT ボルト CBSS4-6 OT
43
PTS-GPX-04JE
DETAIL
A
DETAIL
B
A
B
A
B
1
8
8
9
10
4
4
5
5
6
6
21
26
27
21
20
20
28
28
25
29
30
32
31
31
22
23
24
29
30
9
10
3
11
11
16
17
18
19
12
13
14
15
7
32

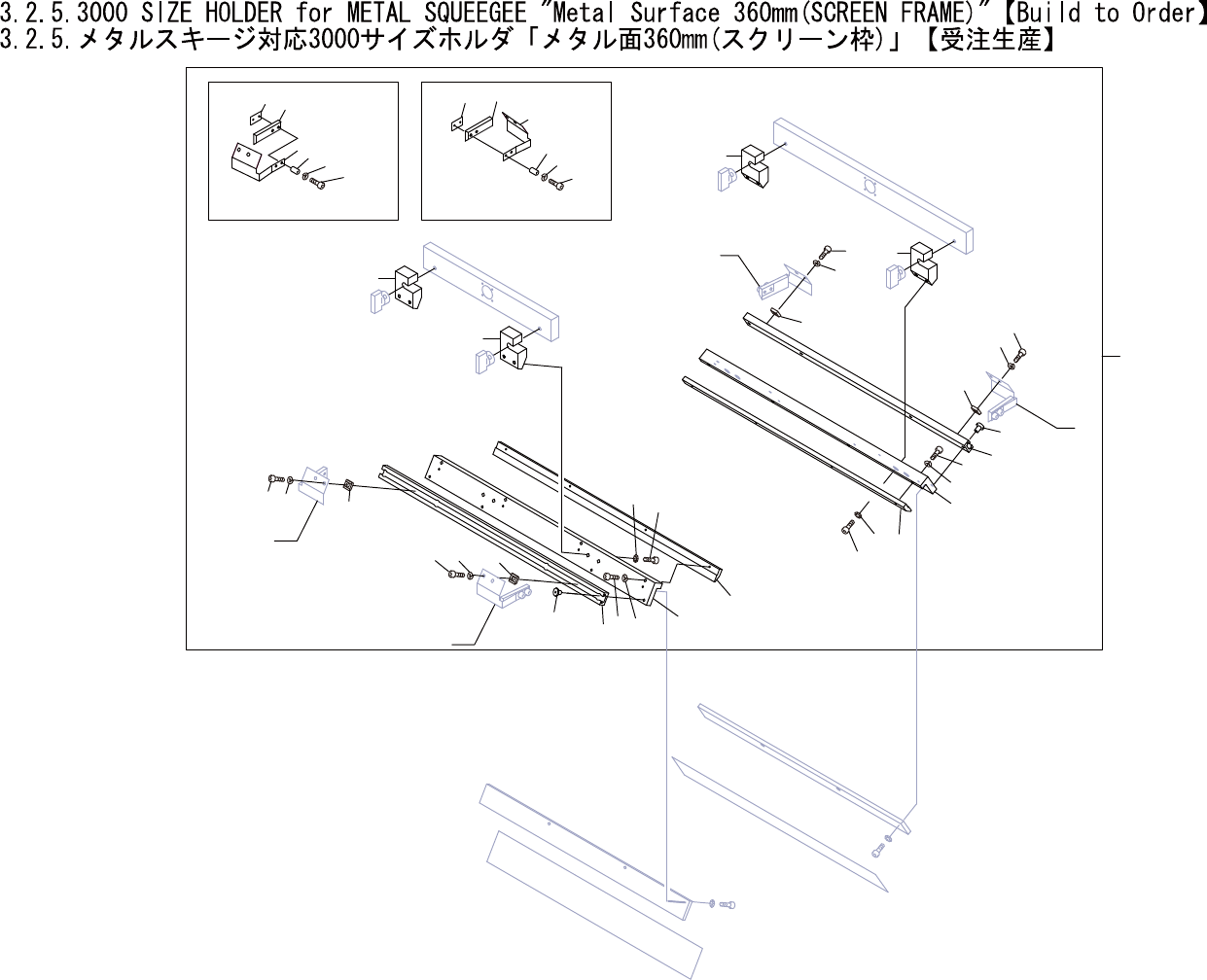

AA48Z**
