3.2.6.3000SIZEHOLDERforURETHANESQUEEGEE"MetalSurface360mm(SCREENFRAME)"【BuildtoOrder】

3.2.6.ウレタンスキージ対応3000サイズホルダ「メタル面360mm(スクリーン枠)」【受注生産】

AA4EX**

No. Drg.No.&CodeNo. QTY Description Rating Materials Remarks

番号図番&ｺｰﾄﾞ番号個数品名規格材質備考

1 AA4EX01 1 SQUEEGEE スキージ OT

3 PB70540 2 BKT ＢＫＴ FE

4 N1003X 4 NUT ナット SFB-012(M4) OT

5 H5287A 4 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE

6 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE

7 PB70550 2 BKT ＢＫＴ FE

8 N1003X 4 NUT ナット SFB-012(M4) OT

9 H5287A 4 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE

10 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE

11 PB70560 4 PLATE プレート FE

12 PG03220 2 SQUEEGEE スキージ OT

13 S3060G 4 SPACER スペーサ CF-305ZE OT

14 H5276A 4 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE

15 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE

16 PG03230 2 SQUEEGEE スキージ OT

17 S3060G 4 SPACER スペーサ CF-305ZE OT

18 H5276A 4 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE

19 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE

20 PM97260 2 HANGER ハンガ AL

21 PM97270 2 HANGER ハンガ AL

22 PM97600 1 HOLDER ホルダ AL

23 H5292T 4 BOLT,HEXSOCKET ボルト六角穴 M04X022 FE

24 W1011A 4 WASHER,CONICAL ワッシャ皿 M-4-L FE

25 PM97611 1 HOLDER ホルダ AL

26 H5292T 4 BOLT,HEXSOCKET ボルト六角穴 M04X022 FE

27 W1011A 4 WASHER,CONICAL ワッシャ皿 M-4-L FE

28 PM97620 2 RETAINER 押え FE

29 H5280A 8 BOLT,HEXSOCKET ボルト六角穴 M03X020 FE

30 W1021A 8 WASHER,LOCK ワッシャスプリング 3M/M FE

31 PZ25440 2 RAIL レール OT

32 H5501W 8 BOLT ボルト CBSS4-6 OT

PTS-GPX-04JE

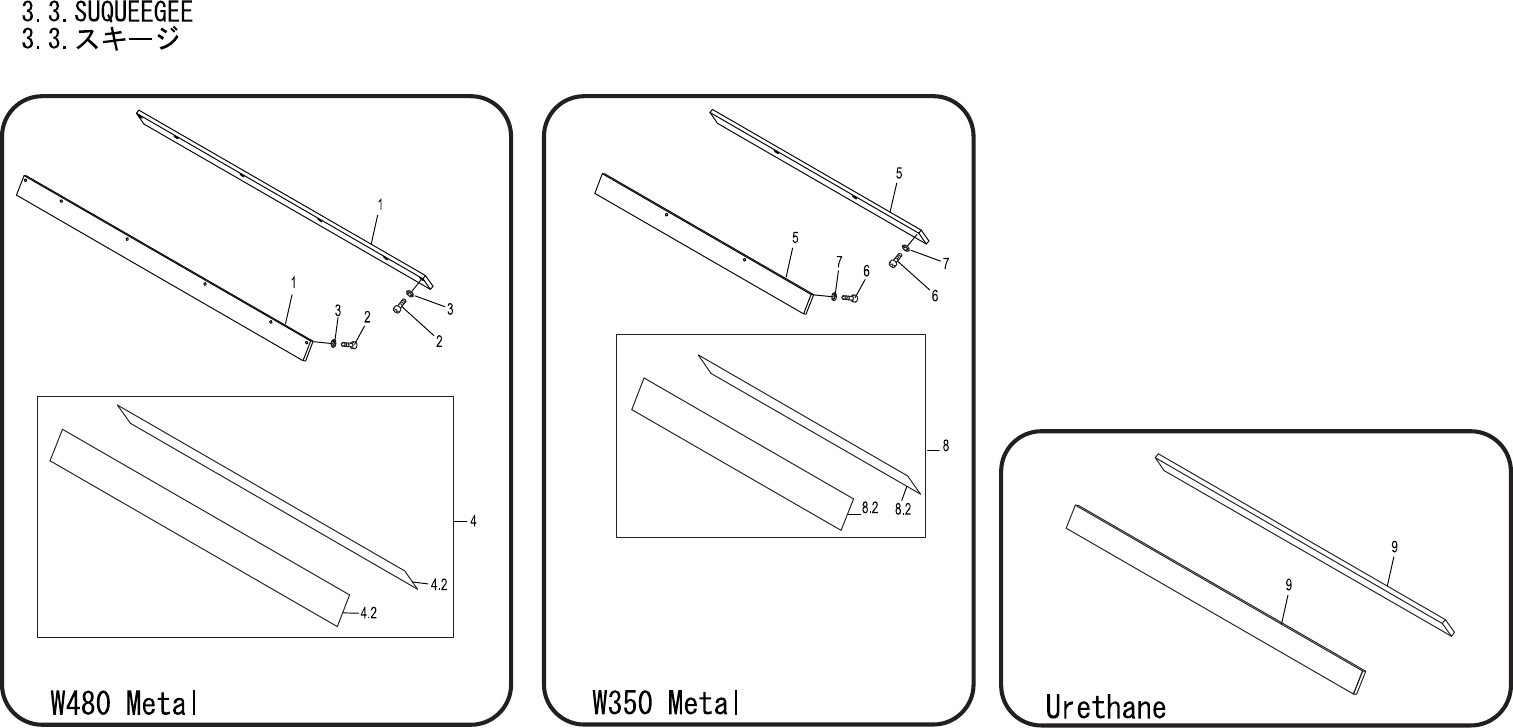

3.3.SQUEEGEE

3.3.スキージ

No. Drg.No.&CodeNo. QTY Description Rating Materials Remarks

番号図番&ｺｰﾄﾞ番号個数品名規格材質備考

1 PM97351 2 PLATE,BACKUP プレートバックアップ AL 480mmX31mmMETAL

2 H5276A 12 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE

3 W1010A 12 WASHER,CONICAL ワッシャ皿 M-3-L FE

4 AA4HX00 1set SQUEEGEE スキージ OT 480mmMETAL

4.2 XS02330 2 SQUEEGEE スキージ OT 480mmMETAL

5 PM00MK0 2 PLATE,BACKUP プレートバックアップ AL 350mmX31mmMETAL

6 H5276A 4 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE

7 W1010A 4 WASHER,CONICAL ワッシャ皿 M-3-L FE

8 AA4HY00 1set SQUEEGEE スキージ OT 350mmMETAL

8.2 XS02510 2 SQUEEGEE スキージ OT 350mmMETAL

9 BSFS3100 2 SQUEEGEE スキージ PL Urethane
