3.3.SQUEEGEE
3.3.スキージ
No. Drg.No.&CodeNo. QTY Description Rating Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM97351 2 PLATE,BACKUP プレートバックアップ AL 480mmX31mmMETAL
2 H5276A 12 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
3 W1010A 12 WASHER,CONICAL ワッシャ皿 M-3-L FE
4 AA4HX00 1set SQUEEGEE スキージ OT 480mmMETAL
4.2 XS02330 2 SQUEEGEE スキージ OT 480mmMETAL
5 PM00MK0 2 PLATE,BACKUP プレートバックアップ AL 350mmX31mmMETAL
6 H5276A 4 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
7 W1010A 4 WASHER,CONICAL ワッシャ皿 M-3-L FE
8 AA4HY00 1set SQUEEGEE スキージ OT 350mmMETAL
8.2 XS02510 2 SQUEEGEE スキージ OT 350mmMETAL
9 BSFS3100 2 SQUEEGEE スキージ PL Urethane
49
PTS-GPX-04JE
B
B
C
C
D
D
A
A
US01001
50
PTS-GPX-04JE

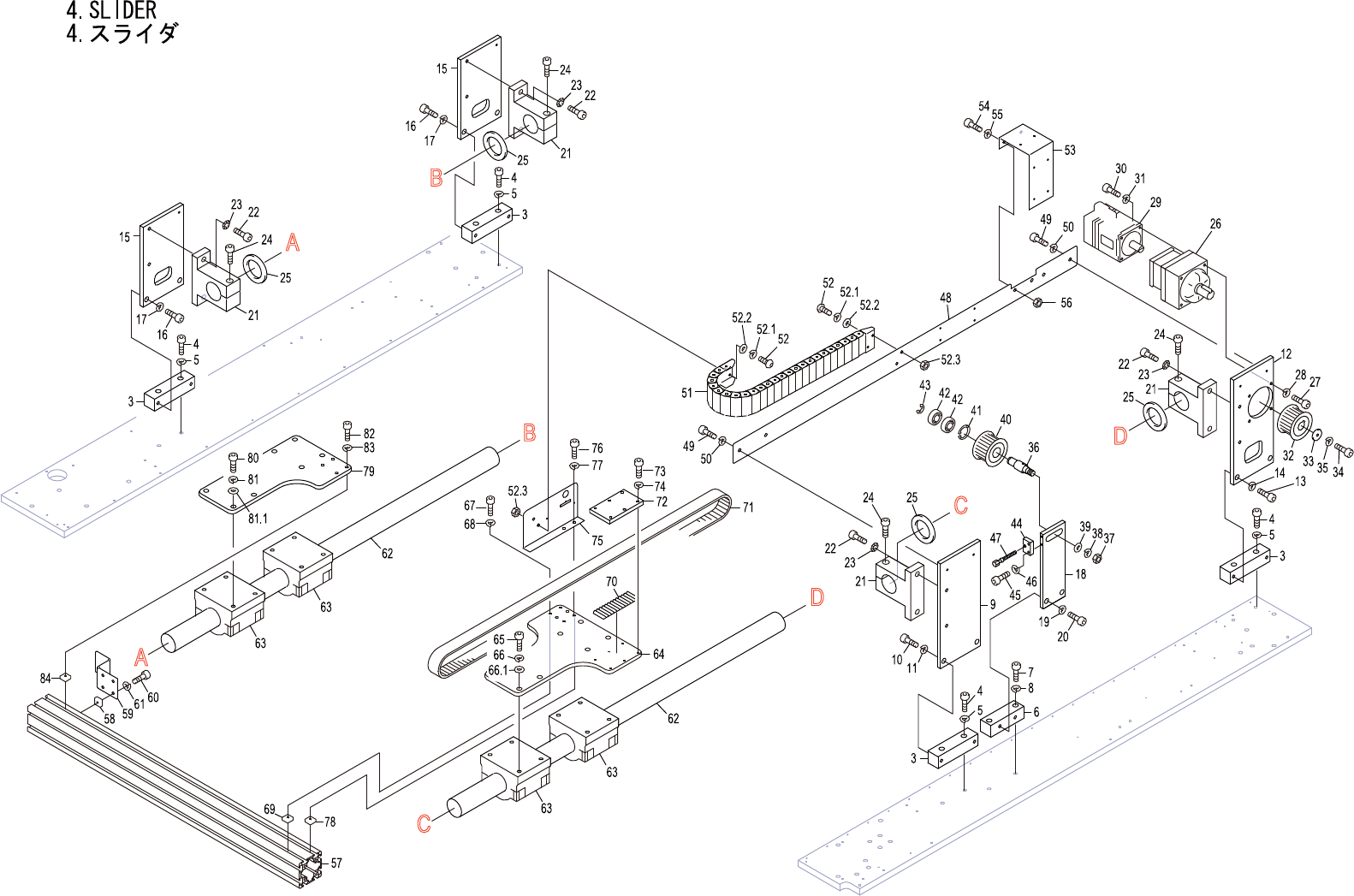

4.SLIDER
4.スライダ
US01001
No. Drg.No.&CodeNo. QTY Description Rating Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
3 PM82180 4 BKT,BASE ＢＫＴベース FE
4 H5364A 8 BOLT,HEXSOCKET ボルト六角穴 M10X045 FE
5 W1026A 8 WASHER,LOCK ワッシャスプリング 10M/M FE
6 PM82200 1 BKT ＢＫＴ FE
7 H5364A 2 BOLT,HEXSOCKET ボルト六角穴 M10X045 FE
8 W1026A 2 WASHER,LOCK ワッシャスプリング 10M/M FE
9 PB50481 1 BKT ＢＫＴ FE
10 H5361A 2 BOLT,HEXSOCKET ボルト六角穴 M10X030 FE
11 W1026A 2 WASHER,LOCK ワッシャスプリング 10M/M FE
12 PB50391 1 BKT,MOTOR ＢＫＴモータ FE
13 H5361A 2 BOLT,HEXSOCKET ボルト六角穴 M10X030 FE
14 W1026A 2 WASHER,LOCK ワッシャスプリング 10M/M FE
15 PB50452 2 BKT ＢＫＴ FE
16 H5361A 4 BOLT,HEXSOCKET ボルト六角穴 M10X030 FE
17 W1026A 4 WASHER,LOCK ワッシャスプリング 10M/M FE
18 PM82310 1 BKT ＢＫＴ FE
19 H5361A 2 BOLT,HEXSOCKET ボルト六角穴 M10X030 FE
20 W1026A 2 WASHER,LOCK ワッシャスプリング 10M/M FE
21 H3202S 4 BKT ＢＫＴ SK40 OT
22 H5361A 8 BOLT,HEXSOCKET ボルト六角穴 M10X030 FE
23 W1015A 8 WASHER,CONICAL ワッシャ皿 M-10-H FE
24 H5344A 4 BOLT,HEXSOCKET ボルト六角穴 M08X035 FE 21-ACC
25
S3274F
4 STOPPER ストッパ URWH60-40-5 OT
26 XG01000 1 REDUCTIONGEAR 減速機 VRSF-S9C-400-安川電機-SGMAS OT
27 H5324A 4 BOLT,HEXSOCKET ボルト六角穴 M06X020 FE
28 W1024A 4 WASHER,LOCK ワッシャスプリング 6M/M FE
29 XM00222 1 MOTOR,ACSERVO モータＡＣサーボ OT
30 H5300A 4 BOLT,HEXSOCKET ボルト六角穴 M05X015 FE
31 W1023A 4 WASHER,LOCK ワッシャスプリング 5M/M FE
32 XP01190 1 PULLEY プーリ OT
33 K11388 1 COLLAR カラー WSSB25-6-3 OT
34 H5324A 1 BOLT,HEXSOCKET ボルト六角穴 M06X020 FE
35 W1024A 1 WASHER,LOCK ワッシャスプリング 6M/M FE
36 PM82190 1 SHAFT シャフト FE
37 N1096A 1 NUT,HEX ナット六角 M12P=1.75 FE
38 W1027A 1 WASHER,LOCK ワッシャスプリング 12M/M FE
39 W1048A 1 WASHER,FLAT ワッシャ平 4W-12 FE
51
